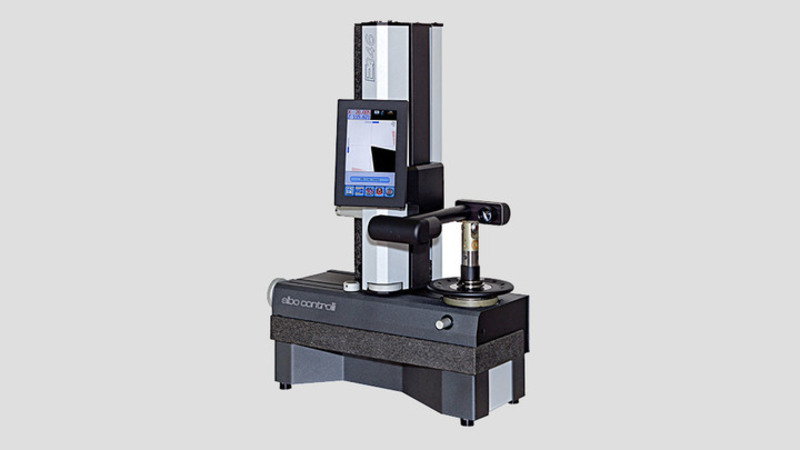

Le banc de préréglage d'outils E346i déplace la référence de préréglage d'outils « d'entrée de gamme » et constitue un ajout bienvenu à notre dernière génération de bancs de préréglage d'outils avancés.

Complètement repensée et dotée d'une mécanique et d'une électronique entièrement nouvelles, le banc de préréglage E346i présente une embase et une colonne en granit broyé, une structure en acier électrosoudée et détendue au design ergonomique.

  • Le système de broches de précision est entièrement interchangeable, et utilise une cartouche d'une seule pièce, ce qui élimine le besoin d'adaptateurs et les erreurs associées à leur utilisation.

  • En travaillant avec votre système DNC, le logiciel convertit les données d'outils mesurées en code CNC pour les transférer par l’intermédiaire de votre réseau dans la commande de la machine et dans les pages de correcteurs d'outils correspondantes.

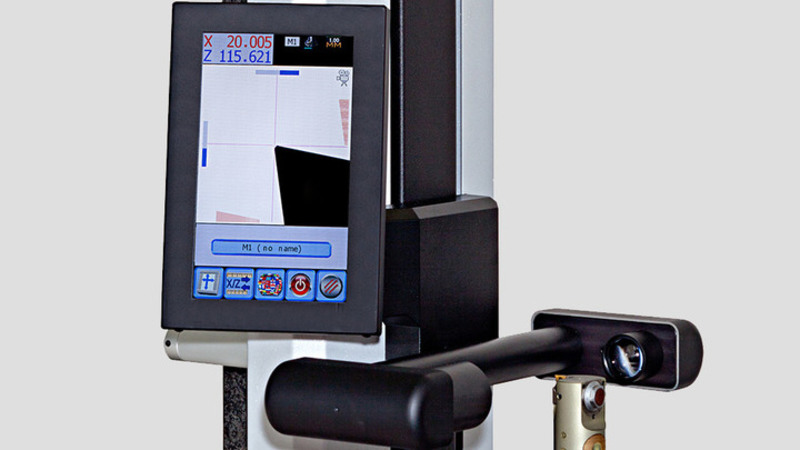

  • Comprend un nouvel écran tactile TFT LCD de 9 po qui fournit à l’opérateur un contrôle total via un système d’icônes intuitif qui garantit une simplicité fonctionnelle incomparable.

Paquet logiciel

Un paquet logiciel TD346 est également fourni avec le modèle E346i. En travaillant via votre système DNC, le logiciel convertit les données d'outils mesurées en code CNC pour les transférer via votre réseau dans la commande machine et les pages de correcteurs d'outils associées (les vingt premières utilisations du TD346 sont gratuites - un dongle supplémentaire est disponible en option).

DOCUMENTATION SUR E346i

(PDF - 954 KB)

Caractéristiques techniques

Plage de mesure : Axe X 180 mm (diamètre 360 mm).
Plage de mesure : Axe Z 460 mm.
Résolution de mesure : Axe X 0,001 mm.
Résolution de mesure : Axe Z 0,001 mm.
Micrologiciel ELBO CONTROLLI.
Capteur d’image C-MOS, résolution 0,001 mm.
Objectif télécentrique et illuminateur à DEL.
Zone d’image encadrée : 4,8 x 4,8 mm.
Grossissements : env. 25 X.
écran TFT LCD DEL couleur de 9 po (taille d’image de 110 x 200 mm).
Écran complètement tactile pour toutes les opérations du banc de préréglage.
Icônes intuitives et logiciel basé sur des menus.
Rayon d’affichage/diamètre, mm/po, abs/inscr.
Capacité de mesure par réticule plein écran.
Capacité de mesure par auto-ciblage plein écran.
Barres de commande basée sur les axes X et Z.
Cycle de calcul automatique du rayon et de l’angle.
Gestion d’origine de 9 machines numériques.
Gestion de 9 tables à outils numériques, chacune d’elles composée de 99 outils.
Stockage spécifique du correcteur d’outil de T, Lx, Lz, rayon d’insert.
Td346 (Données d’outil 346) pour gérer les fonctions de sauvegarde et de restauration, les moteurs de machines et les tables à outils.
Stockage des données sur une mémoire flash.
Port USB pour connexion avec un ordinateur (Windows).
Mise à jour du BIOS via port USB.
Alimentation externe de 24 V cc.

OPTIONS
-Imprimante d’étiquettes.
-Porte-broches et adaptateurs interchangeables ISO / BT / HSK / CAPTO / VDI.
-Support de machine : pour supporter le banc de préréglage E346 pour un travail plus facile. Trois pots pour les porte-broches ont été ajoutés sur une ligne latérale.

DIMENSIONS GLOBALES
-Longueur : 598 mm, hauteur : 901 mm, profondeur : 408 mm, poids : 77 kg.



E346i
Mesure de l’axe X (diamètre) 360
Mesure de l’axe Z (Longueur) 460
Embase et colonne en granit naturel
Cartouche de broches interchangeable
Axe C, affichage du corps de broche et de la cartouche de broches
Broche interchangeable, erreur de sortie maximale 4µm
Rotation automatique de la broche
Index des broches en quatre positions angulaires : 0°-90°-180°-270°
Frein à rotation de broche Manual
Reconnaissance du système d’identification de broche (NFC)
Système de serrage Manual
Fonction/capacité d’inspection de l’outil
Système de triple caméra Elbo Controlli NIKKEN (inspection de pointe)
Résolution du système de caméra principale 1µm
Plage de masure du système de caméra principal (zone d’image encadrée du capteur C-MOS) 4.8mm x 4.8mm
Plages de mesure du deuxième système de double caméra (zone d’image encadrée)
Grossissement de la caméra principale 25X
Grossissement du deuxième système de double caméra
Résolution des axes à échelle optique certifiée Elbo Controlli NIKKEN 1µm
Résolution des axes à échelle optique certifiée en « granit naturel » Elbo Controlli NIKKEN GS371
Système d’écran tactile (interface opérateur) TFT 9"
Clavier et souris
Électronique/Processeur RISC 32bit
Micrologiciel/Système d’exploitation Elbo NIKKEN
Stockage de données FLASH
Logiciel de gestion d’outils Elbo Controlli NIKKEN Td346
Gestion des jeux d'outils et génération universelle de post-processeurs
Importation et création de fichiers DXF
Lecture/écriture Balluff disponible (équipement Balluff requis) ?
TD Elbo Controlli NIKKEN prêt ?
TD32 Elbo Controlli NIKKEN prêt ?
« Solution intégrée » Elbo Controlli NIKKEN IS avec deux écrans et option de double système d’exploitation prêt ?
