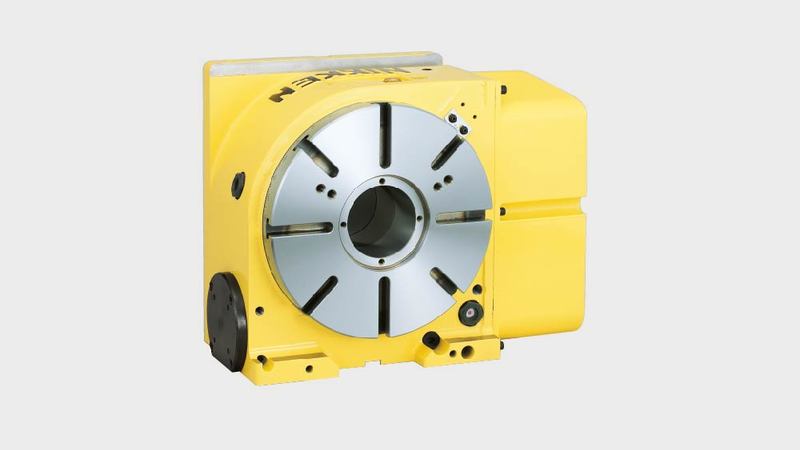

Le CNC260 est la table rotative la plus polyvalente jamais produite par NIKKEN. Cette table est couramment utilisée dans une grande variété de centres d’usinage verticaux pour fournir les capacités de 4e axe à des coûts minimum.

Cette table peut être installée avec un frein pneumatique standard ou peut être équipée d’un système de freinage hydraulique qui triple virtuellement le couple de serrage à une valeur massive de 1568 Nm.

Avec la possibilité d'être utilisée verticalement ou horizontalement, selon l'application, le CNC260 constitue une excellente solution pour maximiser l'utilisation de votre centre d'usinage.

Le CNCZ260 est équipée en standard d'un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement notable.

La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.

CNC260

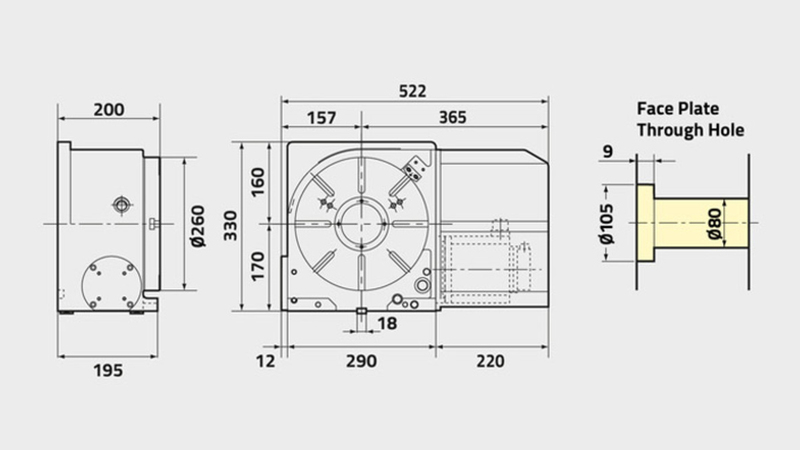

Diamètre du plateau [Ømm] 260
Type/gamme de table STANDARD
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 80
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 170
Hauteur d'axe [mm] 12
Système de blocage Air / Hydraulique
Couple de blocage [Nm] 588/1568
Inertie à l’arbre du moteur [Kg m2 x 103] 0.33
Servomoteur [min1] αiF4·3000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 25.0(50.0)
Rapport de réduction 1/120 (1/60)
Précision d’indexation [sec] 20
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 115
Charge verticale maximale sur le plateau [Kg] 175
Charge horizontale maximale sur le plateau [Kg] 350
Effort axiale horizontal maximale sur la table [Kg] 42480
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 1442
Effort axiale maximale sur la table [F x L Nm] 2320
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] 50
Inertie de travail maximum [Kg m2] 3.2 (1.6)
Couple d'entrainement [Nm] 192 (153)
