SOLUTIONS RENTABLES POUR PRODUCTIONS EN GRANDE CAPACITE

Une des applications des plus populaires serait le montage en berceau. Cela consiste à poser plusieurs emplacements de pièces à usiner sur une plaque. NIKKEN propose une large gamme de Table Rotative 4e et 5e axe combiné avec un Contre-pallier afin d’assurer les capacités et environnements d’usinages maximales d’une machine.

Les assemblages modulaires en tourillon standard NIKKEN sont disponibles en plusieurs capacités différentes (500mm, 750mm et 1000mm en standard). Fabriquées avec précision, nos berceaux sont en aluminium ou en acier et pouvant être installés sur quasiment tout type de machine. Nos berceaux ont été conçus pour être montés directement sur notre gamme de Tables Rotatives, entre autres, les NCT200, CNC202 et CNC260. Nous avons aussi un large choix de solutions de serrage qui peuvent s’adapter sur ces montages.

Une application qui nous est fréquemment demandée est de fournir un système de rail sur le berceau, permettant potentiellement un usinage sur 6 axes. Cette application augmente massivement la productivité. Toutes les pièces sont montées sur chaque côté du berceau. Grâce à ce procédé, les pièces peuvent être usinées sur 3 axes et faire de différents usinages sur chaque côté.

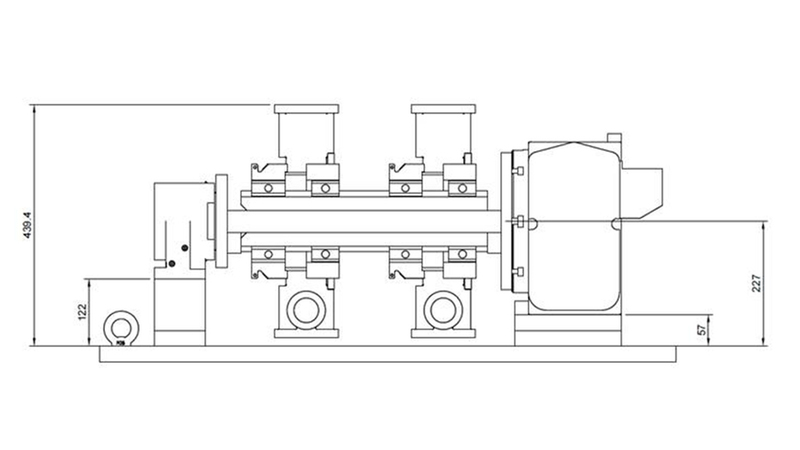

Exemple typique d’application. 4 pièces sont serrées et usinées ensemble et donc 2 pièces complètes sont finies en 1 seul cycle. De cette manière, la machine est utilisée en continu et l’opérateur peut se concentrer sur d’autres applications.

EXEMPLE D’APPLICATION

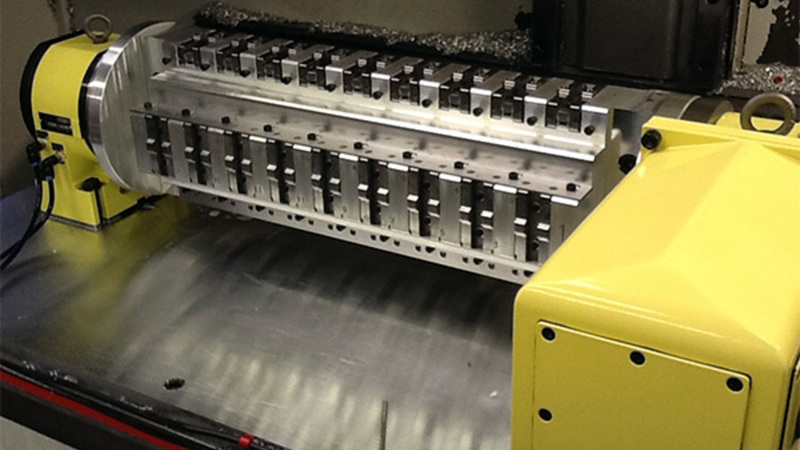

Cette installation chez la société TWM Technology montre parfaitement les bénéfices d’usinage en montant plusieurs pièces sur un berceau.
Avant de mettre en place ce genre de procédé, la machine sortait 28 pièces par jour. Depuis que TWM a choisi de changer vers la solution de montage berceau, la machine en sort 224 ! Cette solution lui a permis, non seulement d’augmenter la quantité de pièces fabriquées mais aussi d’éviter un coût important sur une éventuelle nouvelle machine.

Pour des pièces plus petites, NIKKEN propose une gamme complète de berceaux compactes multifaces. Un montage sur un 4e ou 5e axe ou voire même sur une Table Rotative multibroche (jusqu’à 4 broches) aidera considérablement à augmenter la productivité. Il est vrai que le temps de cycle augmente en utilisant des Tables Rotatives multibroche car la machine effectue plusieurs applications à la fois, mais le temps passé par pièce est réduit considérablement.

Nos Tables Rotatives et nos solutions d’usinage peuvent jouer un rôle important dans l’amélioration et l’efficacité de la production !

Toutes les centres d’usinage peuvent profiter d’un axe supplémentaire.
Une Table Rotative 4e axe (CNC) peut adapter plusieurs pièces afin qu’elles soient finies sans que la machine ne s’arrête pendant le cycle. En utilisant une Table Rotative 5e axes (5AX), un usinage sur 5 axes de la pièce peut être réalisé en 1 seule opération. Ces procédés réduisent les temps de préparation, contribuent à baisser les erreurs de montage et donc aussi de baisser le nombre de pièces mal usinées.
