TÊTE ANGULAIRE

Notre nouvelle gamme exclusive de têtes angulaires, développée et fabriquée en collaboration avec notre partenaire Alberti SRL, apporte à la broche de sortie d'une tête angulaire la précision et les performances du cône de broche à 8 degrés SK (Slim Chuck) de NIKKEN, de l'écrou à roulement TiN et de la pince de serrage de précision à 8 degrés. Avec une garantie d'écoulement de 5 µm à 4 x le diamètre, la solution offre des capacités considérablement accrues par rapport aux solutions similaires basées sur l'ER.

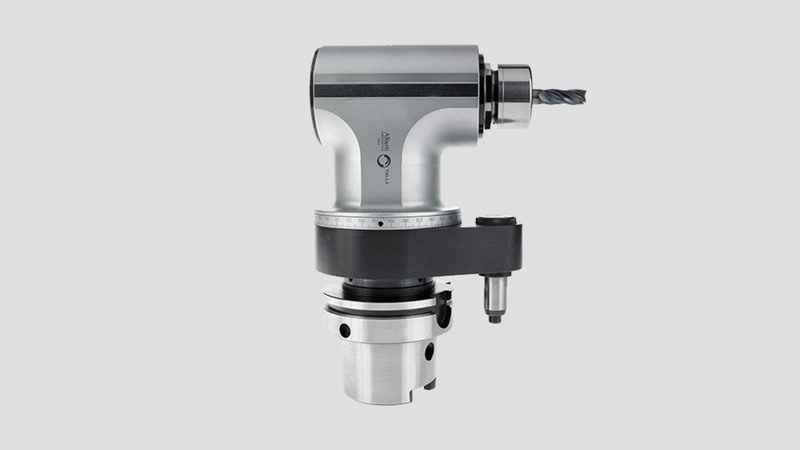

NIKKEN ALBERTI Angle Head

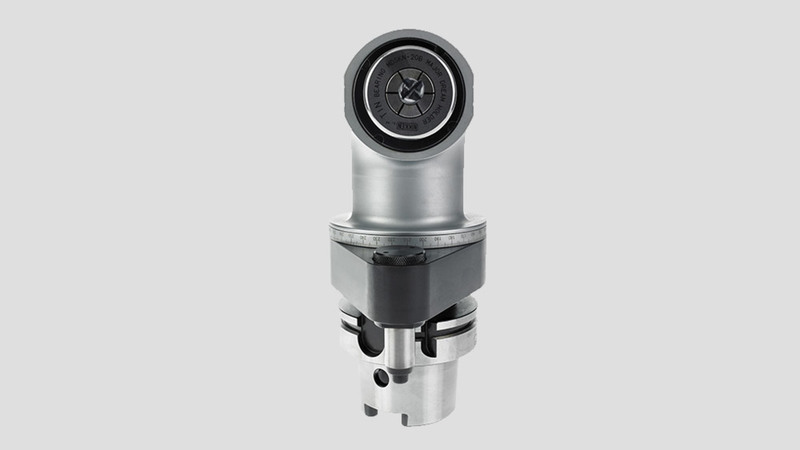

NIKKEN ALBERTI Angle Head

Fonctionnalité de la structure:

Broches d’entrée

Nos broches d'entrée sont entièrement fabriquées en une seule pièce d'acier trempé, ce qui augmente la résistance aux contraintes de flexion jusqu'à 25 %. Toutes les broches sont entièrement rectifiées et équilibrées individuellement selon G6.3 pour permettre des vitesses de rotation plus élevées sans risque de vibration.

Corps

Pour le corps principal, nous avons choisi de la fonte sphéroïdale stabilisée GS600 de haute qualité qui offre un meilleur amortissement et une meilleure absorption des vibrations. De par sa nature, dans une veine similaire à nos pièces moulées à table rotative, il fournit également une stabilité thermique et une rigidité accrues par rapport à d'autres matériaux tels que l'acier et l'aluminium. La pièce moulée est usinée à 100 % à l'intérieur et à l'extérieur et présente une finition extérieure chromée et des internes rectifiés pour les corps de palier. Le corps est également doté d'une surface de guidage unique à chevauchement qui permet un alignement droit vers l'avant lors de la mise en place de la tête dans la machine.

Broches de sortie

Nos broches de sortie, avec un cône interne NIKKEN SK de 8 degrés, sont fabriquées en alliage d’acier trempé avec un double joint à labyrinthe. Entièrement rectifiée sur chaque surface avec une tolérance de fabrication supérieure à 5 microns pour assurer la durée de vie et la longévité de l'outil de coupe.

Bride d’indexation (bras de positionnement)

Le bras à bride est de structure monobloc avec un axe de positionnement de précision intégré et préchargé pour permettre une augmentation de la rigidité et de la stabilité de l'ensemble de la structure pendant l'usinage. L'adoption d'une dimension de pas très précise permet une correspondance parfaite entre la goupille de positionnement cylindrique et la douille trempée dans notre bloc de positionnement standard (montage sur la broche de la machine).

Paliers

Toutes les têtes angulaires SK sont équipées de paliers de superprécision à contact oblique avec une précision ABEC 7 et neuf notations de précision. Précisément situé dans le logement du roulement rectifié du corps en fonte, ce choix de roulement assure une parfaite concentricité et stabilité entre toutes les pièces associées pendant tout le procédé d'usinage.

Engrenages

Nos engrenages sont fabriqués à partir d’un superalliage en acier. Ils sont solides, complètement moulis et traités à base de polissage isotropique. Ce procédé de polissage nous permet d'obtenir une rugosité de surface de 0,01 Ra, ce qui contribue à une réduction spectaculaire du frottement et des vibrations associées.

Joints et joints mécaniques

L’étanchéité est absolument importante pour la fiabilité et la performance de toute tête angulaire. Nous utilisons des systèmes de joints à la fois mécaniques et à faible friction dans nos têtes angulaires. Dans les deux cas, nous avons choisi d'étudier et de développer nos propres joints et matériaux spéciaux, plutôt que d'utiliser simplement une « solution prête à l'emploi », spécialement conçue pour répondre aux exigences des vitesses de rotation et des pressions de liquide de refroidissement plus élevées (jusqu'à 100 bars).

Notre gamme

Nous proposons une gamme étendue de têtes angulaires SK standard pour s'adapter à une grande variété de composants et d'exigences. À partir de SK6 (capacité de 0,5 mm à 6 mm) jusqu'à SK20 (capacité de 2 mm à 20 mm). La gamme comprend deux lignes spécifiques de produits :

LINEA Control

Conçue pour être utilisées sur des machines-outils équipées d’ATC (changeur automatique d’outils). Ces têtes angulaires sont positionnées dans la broche de la machine-outil à l'aide de notre bloc d'arrêt/positionnement standard et se bloquent lors d'un changement d'outil pour permettre leur remplacement automatique de la broche au carrousel/magasin d'outils.

LINEA Modular

Ces têtes angulaires sont spécialement conçues pour être directement montées sur l’avant de la broche de la machine à l’aide d’une bride d’adaptation. Elles sont fournies, en standard, avec une tige conique interchangeable (selon le type/la taille de la tige de la machine) et une bride universelle. Il est également possible d’adapter et d’augmenter la longueur totale à ’laide de notre gamme d’entretoises d’extension.
