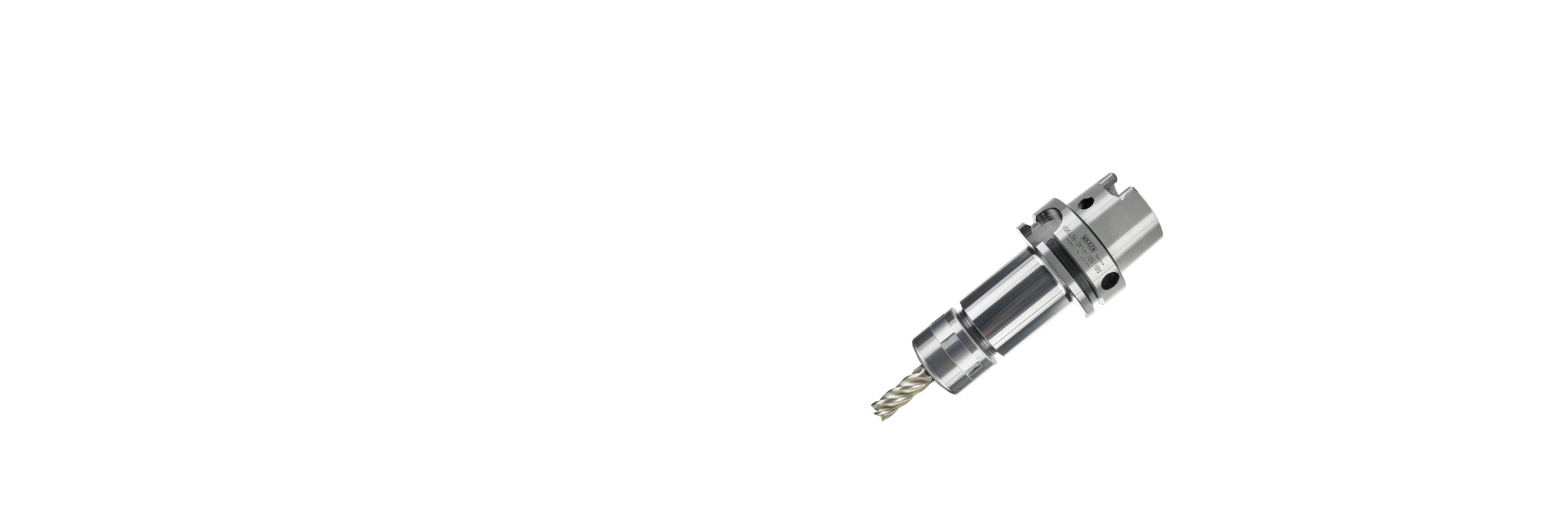

Le mandrin à pince Slim Chuck NIKKEN est notre solution standard haute précision.
Le mandrin SLIM CHUCK intègre la rondelle TiN qui sert à augmenter la puissance de serrage et sa précision sans endommager la pince ou l'outil.
Le SLIM CHUCK est toute une famille avec divers dimensions, longueurs et configurations possibles. 2 formes existent: cylindrique SK et conique SKT. Ces 2 modèles sont versatiles et répondent à la plupart des applications et exigences.
-
Garantie de sortie 5 µm à 4x le diamètre (3 µm avec des pinces de précision)
-
Rondelle TiN
-
Système de pince 8º
-
Pression sur épaulement de la pince
-
Options à grande vitesse disponibles, jusqu’à 40 000 tpm à G2.5
-
Arrosage JET disponible
Mandrin Slim Chuck
(PDF - 592 KB)
Voici la liste des articles standards livrables en 24/48heures. Nous recevons des arrivages de notre usine au Japon toutes les semaines. Si vous ne trouvez pas votre article, n'hésitez pas à nous consulter.
CATALOGUE GENERAL SYSTEMES D'OUTILLAGE
(PDF - 35.4 MB)
CODE ARTICLE | REFERENCE | CONE | LONG.’L’ | DIAMETRE ‘D’ | Envoyer votre demande |
---|---|---|---|---|---|
BT30-SK10-90P Moins de 10 en stock! |
SK10 | BT30 | 90 | 1.75-10.0 | Demande |
BT30-SK10-120 Moins de 10 en stock! |
SK10 | BT30 | 120 | 1.75-10.0 | Demande |
BT30-SK6-120 Moins de 10 en stock! |
SK6 | BT30 | 120 | 0.7-6.0 | Demande |
BT30-SK10-60P | SK10 | BT30 | 60 | 1.75-10.0 | Demande |
BT30-SK10-90 | SK10 | BT30 | 90 | 1.75-10.0 | Demande |
BT30-SK16-60P | SK16 | BT30 | 60 | 2.75-16.0 | Demande |
BT30-SK16-60 | SK16 | BT30 | 60 | 2.75-16.0 | Demande |
BT30-SK16-90 | SK16 | BT30 | 90 | 2.75-16.0 | Demande |
BT30-SK6-90 | SK6 | BT30 | 90 | 0.7-6.0 | Demande |
BT40-SK10-150 Moins de 10 en stock! |
SK10 | BT40 | 150 | 1.75-10.0 | Demande |
BT40-SK16-150 Moins de 10 en stock! |
SK16 | BT40 | 150 | 2.75-16.0 | Demande |
BT40-SK16-180 Moins de 10 en stock! |
SK16 | BT40 | 180 | 2.75-16.0 | Demande |
BT40-SK20-60 Moins de 10 en stock! |
SK20 | BT40 | 60 | 3.5-20.0 | Demande |
BT40-SK25-75 Moins de 10 en stock! |
SK25 | BT40 | 75 | 7.5-25.4 | Demande |
BT40-SK25-90 Moins de 10 en stock! |
SK25 | BT40 | 90 | 7.5-25.4 | Demande |
BT40-SK25-120 Moins de 10 en stock! |
SK25 | BT40 | 120 | 7.5-25.4 | Demande |
BT40-SK10-60 | SK10 | BT40 | 60 | 1.75-10.0 | Demande |
BT40-SK10-90 | SK10 | BT40 | 90 | 1.75-10.0 | Demande |
BT40-SK10-120 | SK10 | BT40 | 120 | 1.75-10.0 | Demande |
BT40-SK10-180 | SK10 | BT40 | 180 | 1.75-10.0 | Demande |
BT40-SK10-90P | SK10 | BT40 | 90P | 1.75-10.0 | Demande |
BT40-SK16-60 | SK16 | BT40 | 60 | 2.75-16.0 | Demande |
BT40-SK16-90 | SK16 | BT40 | 90 | 2.75-16.0 | Demande |
BT40-SK16-120 | SK16 | BT40 | 120 | 2.75-16.0 | Demande |
BT40-SK20-90 | SK20 | BT40 | 90 | 3.5-20.0 | Demande |
BT40-SK6-60 | SK6 | BT40 | 60 | 0.7-6.0 | Demande |
BT40-SK6-90 | SK6 | BT40 | 90 | 0.7-6.0 | Demande |
BT40-SK6-120 | SK6 | BT40 | 120 | 0.7-6.0 | Demande |
BT40-SK6-150 | SK6 | BT40 | 150 | 0.7-6.0 | Demande |
BT50-SK10-105 Moins de 10 en stock! |
SK10 | BT50 | 105 | 1.75-10.0 | Demande |
BT50-SK10-135 Moins de 10 en stock! |
SK10 | BT50 | 135 | 1.75-10.0 | Demande |
BT50-SK6-105 Moins de 10 en stock! |
SK6 | BT50 | 105 | 0.7-6.0 | Demande |
BT50-SK10-165 | SK10 | BT50 | 165 | 1.75-10.0 | Demande |
BT50-SK16-105 | SK16 | BT50 | 105 | 2.75-16.0 | Demande |
BT50-SK16-135 | SK16 | BT50 | 135 | 2.75-16.0 | Demande |
BT50-SK16-165 | SK16 | BT50 | 165 | 2.75-16.0 | Demande |
C6-SK10-60 Moins de 10 en stock! |
SK10 | C6 | 60 | 1.75-10.0 | Demande |
C6-SK10-120 Moins de 10 en stock! |
SK10 | C6 | 120 | 1.75-10.0 | Demande |
C6-SK16-120 Moins de 10 en stock! |
SK16 | C6 | 120 | 2.75-16.0 | Demande |
C6-SK10-90 | SK10 | C6 | 90 | 1.75-10.0 | Demande |
C6-SK6-90 | SK6 | C6 | 90 | 0.7-6.0 | Demande |
HSK100A-MDSK25-140 Moins de 10 en stock! |
MDSK25 | HSK100A | 140 | 7.5-25.4 | Demande |
HSK100A-SK16C-150 Moins de 10 en stock! |
SK16C | HSK100A | 150 | 2.75-16.0 | Demande |
HSK32E-SK10-60P | SK10 | HSK32E | 60 | 1.75-10.0 | Demande |
HSK32E-SK6-50P | SK6 | HSK32E | 50 | 0.7-6.0 | Demande |
HSK40A-SK6-60P Moins de 10 en stock! |
SK6 | HSK40A | 60 | 0.7-6.0 | Demande |
HSK40E-SK10-60P | SK10 | HSK40E | 60 | 1.75-10.0 | Demande |
HSK40E-SK6-60P | SK6 | HSK40E | 60 | 0.7-6.0 | Demande |
HSK50E-SK6C-80P | SK6C | HSK50E | 80 | 0.7-6.0 | Demande |
HSK63A-MDSK10-105P Moins de 10 en stock! |
MDSK10 | HSK63A | 105 | 1.75-10.0 | Demande |
NBT30-MDSK16-75P Moins de 10 en stock! |
MDSK16 | HSK63A | 75 | 2.75-16.0 | Demande |
HSK63A-MDSK16-105 Moins de 10 en stock! |
MDSK16 | HSK63A | 105 | 2.75-16.0 | Demande |
HSK63A-MDSK16-120 Moins de 10 en stock! |
MDSK16 | HSK63A | 120 | 2.75-16.0 | Demande |
HSK63A-SK16C-120 Moins de 10 en stock! |
SK16C | HSK63A | 120 | 2.75-16.0 | Demande |
HSK63A-SK10-60P | SK10 | HSK63A | 60 | 1.75-10.0 | Demande |
HSK63A-SK10C-105 | SK10C | HSK63A | 105 | 1.75-10.0 | Demande |
HSK63A-SK10C-105P | SK10C | HSK63A | 105 | 1.75-10.0 | Demande |
HSK63A-SK10C-120 | SK10C | HSK63A | 120 | 1.75-10.0 | Demande |
HSK63A-SK10C-120P | SK10C | HSK63A | 120 | 1.75-10.0 | Demande |
HSK63A-SK10C-150 | SK10C | HSK63A | 150 | 1.75-10.0 | Demande |
HSK63A-SK16-80 | SK16 | HSK63A | 80 | 2.75-16.0 | Demande |
HSK63A-SK16-80P | SK16 | HSK63A | 80 | 2.75-16.0 | Demande |
HSK63A-SK16-105 | SK16 | HSK63A | 105 | 2.75-16.0 | Demande |
HSK63A-SK16-105P | SK16 | HSK63A | 105 | 2.75-16.0 | Demande |
HSK63A-SK16C-120P | SK16C | HSK63A | 120 | 2.75-16.0 | Demande |
HSK63A-SK20-90P | SK20 | HSK63A | 90 | 3.5-20.0 | Demande |
HSK63A-SK6C-100 | SK6C | HSK63A | 100 | 0.7-6.0 | Demande |
HSK63A-SK6C-100P | SK6C | HSK63A | 100 | 0.7-6.0 | Demande |
HSK63A-SK6C-120 | SK6C | HSK63A | 120 | 0.7-6.0 | Demande |
HSK63A-SK6C-120P | SK6C | HSK63A | 120 | 0.7-6.0 | Demande |
HSK63A-SK6C-150 | SK6C | HSK63A | 150 | 0.7-6.0 | Demande |
IT40-SK10-60 Moins de 10 en stock! |
SK10 | IT40 | 60 | 1.75-10.0 | Demande |
IT40-SK10-180 Moins de 10 en stock! |
SK10 | IT40 | 180 | 1.75-10.0 | Demande |
IT40-SK16-180 Moins de 10 en stock! |
SK16 | IT40 | 180 | 2.75-16.0 | Demande |
IT40-SK6-90 Moins de 10 en stock! |
SK6 | IT40 | 90 | 0.7-6.0 | Demande |
IT40-SK10-90 | SK10 | IT40 | 90 | 1.75-10.0 | Demande |
IT40-SK10-120 | SK10 | IT40 | 120 | 1.75-10.0 | Demande |
IT40-SK10-150 | SK10 | IT40 | 150 | 1.75-10.0 | Demande |
IT40-SK16-90 | SK16 | IT40 | 90 | 2.75-16.0 | Demande |
IT40-SK16-120 | SK16 | IT40 | 120 | 2.75-16.0 | Demande |
IT40-SK6-120 | SK6 | IT40 | 120 | 0.7-6.0 | Demande |
IT40-SK6-150 | SK6 | IT40 | 150 | 0.7-6.0 | Demande |
IT40X-SK10-120P Moins de 10 en stock! |
SK10 | IT40X | 120 | 1.75-10.0 | Demande |
IT40X-SK16-60P Moins de 10 en stock! |
SK16 | IT40X | 60P | 2.75-16.0 | Demande |
IT40X-SK10-90P | SK10 | IT40X | 90 | 1.75-10.0 | Demande |
IT40X-SK16-90P | SK16 | IT40X | 90P | 2.75-16.0 | Demande |
IT50-SK16-135 Moins de 10 en stock! |
SK16 | IT50 | 135 | 2.75-16.0 | Demande |
IT50-SK10-105 | SK10 | IT50 | 105 | 1.75-10.0 | Demande |
IT50-SK10-135 | SK10 | IT50 | 135 | 1.75-10.0 | Demande |
IT50-SK10-165 | SK10 | IT50 | 165 | 1.75-10.0 | Demande |
IT50-SK16-105 | SK16 | IT50 | 105 | 2.75-16.0 | Demande |
IT50-SK16-165 | SK16 | IT50 | 165 | 2.75-16.0 | Demande |
IT50-SK25-105 | SK25 | IT50 | 105 | 7.5-25.4 | Demande |
IT50-SK25-165 | SK25 | IT50 | 165 | 7.5-25.4 | Demande |
K20-SK10-100 Moins de 10 en stock! |
SK10 | K20 | 100 | 1.75-10.0 | Demande |
K20-SK10-120 Moins de 10 en stock! |
SK10 | K20 | 120 | 1.75-10.0 | Demande |
K20-SK6-100 | SK6 | K20 | 100 | 0.7-6.0 | Demande |
K20-SK6-120 | SK6 | K20 | 120 | 0.7-6.0 | Demande |
K32-SK10-120 Moins de 10 en stock! |
SK10 | K32 | 120 | 1.75-10.0 | Demande |
K32-SK16-120 Moins de 10 en stock! |
SK16 | K32 | 120 | 2.75-16.0 | Demande |
K32-SK16-150 Moins de 10 en stock! |
SK16 | K32 | 150 | 2.75-16.0 | Demande |
K32-SK6-120 Moins de 10 en stock! |
SK6 | K32 | 120 | 0.7-6.0 | Demande |
K32-SK10-150 | SK10 | K32 | 150 | 1.75-10.0 | Demande |
K32-SK16-210 | SK16 | K32 | 210 | 2.75-16.0 | Demande |
NBT30-SKT10C-60P Moins de 10 en stock! |
SKT10 | NBT30 | 60 | 1.75-10.0 | Demande |
NBT30-SKT10C-90P | SKT10 | NBT30 | 90 | 1.75-10.0 | Demande |
NBT30-SKT6C-90P | SKT6 | NBT30 | 90 | 0.7-6.0 | Demande |
NBT40-MDSK10-90 Moins de 10 en stock! |
MDSK10 | NBT40 | 90 | 1.75-10.0 | Demande |
NBT40-MDSK16-75 Moins de 10 en stock! |
MDSK16 | NBT40 | 75 | 2.75-16.0 | Demande |
NBT40-MDSK16-90P Moins de 10 en stock! |
MDSK16 | NBT40 | 90 | 2.75-16.0 | Demande |
NBT40-MDSK20-90 Moins de 10 en stock! |
MDSK20 | NBT40 | 90 | 3.5-20.0 | Demande |
NBT40-MDSK20-90P Moins de 10 en stock! |
MDSK20 | NBT40 | 90 | 3.5-20.0 | Demande |
NBT40-SKT6C-90P Moins de 10 en stock! |
SKT6 | NBT40 | 90 | 0.7-6.0 | Demande |
NBT40-SKT6C-120P Moins de 10 en stock! |
SKT6 | NBT40 | 120 | 0.7-6.0 | Demande |
NBT40-MDSK16-90 | MDSK16 | NBT40 | 90 | 2.75-16.0 | Demande |
NBT40-SK10C-90 | SK10C | NBT40 | 90 | 1.75-10.0 | Demande |
NBT40-SK16C-60 | SK16C | NBT40 | 60 | 2.75-16.0 | Demande |
NBT40-SK16C-75P | SK16C | NBT40 | 75 | 2.75-16.0 | Demande |
NBT40-SK16C-90 | SK16C | NBT40 | 90 | 2.75-16.0 | Demande |
NBT50-MDSK20-135 Moins de 10 en stock! |
MDSK20 | NBT50 | 135 | 3.5-20.0 | Demande |
S25-SK10-250 | SK10 | S25 | 250 | 1.75-10.0 | Demande |
S25-SK10-300 | SK10 | S25 | 300 | 1.75-10.0 | Demande |
