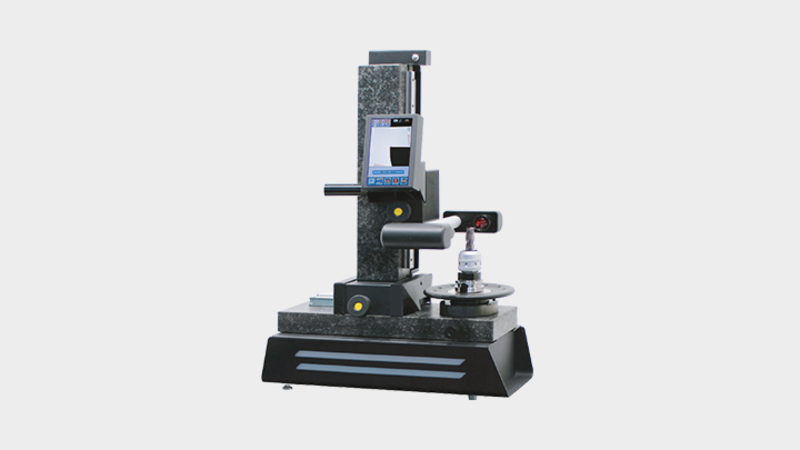

Le E236+ est le Banc de Préréglage de haute performance pour l'entrée de gamme de la nouvelle génération ELBO-CONTROLLI-NIKKEN.
Le E236+ a été conçu et développé pour garantir une plus grande précision des mesures, une meilleure stabilité dimensionnelle et une excellente fiabilité. La base et la colonne sont en Granite Naturel, un matériau de construction extrêmement approprié car il possède des caractéristiques physiques et mécaniques uniques.
Le nouvel écran LED tactile couleur 7'' rend l'expérience du pré-contrôle simple et complète.
-
La broche du E236+ est interchangeable. Ceci évite l'utilisation d'adaptateurs qui serait source d'erreurs.
-
Le nouveau système de positionnement des axes aide à visualiser les l'arrêtes de coupe de l'outil, à mesurer au centre de l'écran rapidement et facilement.
-
Base et colonne en Granite Naturel et nouvel écran tactile LED.
Système de broches
La broche du E236+ est interchangeable. Ceci évite l'utilisation d'adaptateurs qui serait source d'erreurs.
Paquet logiciel
Le Pack Logiciel TD236+ est inclus dans le E236+. A l'aide de votre système DNC, DPP convertit les données de mesure en code CNC pour qu'elles puissent être intégrées directement dans la machine.
Catalogue general
(PDF - 61.4 MB)
BROCHURE E236+
(PDF - 7.44 MB)
Banc de préréglage d’outils E236+
(PDF - 154 KB)
Informations Techniques:
Versions
- Broches INTERCHANGEABLES ISO/BT40, 50 / HSK / VDI.
Données Techniques
- Capacité de mesure: Diam. Maxi 260mm (130mm au rayon).
- Hauteur Maxi 360 mm.
- Résolution des axes: X = 1µm
- Résolution des axes: Z = 1µm
- Pilote électronique basé sur processeur RISC 32 bits et système de vision intégré.
- Capteur C-MOS image 5x5mm.
- Lentille télécentrique et illuminateur LED.
- Grossissement 20x.
- Ecran TFT couleur LCD 7'' en LED (Taille de limage 86x150mm).
- Totalité des opérations effectuées sur écran tactile.
- Icones intuitifs et arborescence facile du menu.
- Affichage Rayon/Dia. mm/pouce abs/incr analogique/digitale.
- Capacité de mesure via ciblage auto en plein écran.
- Mise au point sur axes X et Z pour barres de contrôle.
- Cycle de calcul automatique sur rayon et angles.
- Possibilité de gérer 9 machines.
- Possibilité de gérer 9 fichiers d'outils.
- Stockage spécifique du correcteur d'outils T, R ou Ø, L, Rayon Plaquette.
- Stockage des données sur carte Flash.
- Port USB pour connexion PC (Win).
- Mise à jour BIOS avec TD236+ via port USB.
- Alimentation DC 24V.
Logiciel TD236+ Données Post Processeur: gère les fonctions de sauvegarde et de restauration pour plus de 50 formats-machines/fichiers outils.
Options:
- Imprimante d'étiquette.
- Broches interchangeables ISO/ BT/ HSK/ VDI.
- Support pour le Banc.
Dimensions: L = 570 mm, H = 793 mm, P = 408 mm, Poids : 46 kg.
E236+ | |
---|---|
Mesure de l’axe X (diamètre) | 260 |
Mesure de l’axe Z (Longueur) | 360 |
Embase et colonne en granit naturel | ✓ |
Cartouche de broches interchangeable | ✓ |
Axe C, affichage du corps de broche et de la cartouche de broches | ✗ |
Broche interchangeable, erreur de sortie maximale | 2µm |
Rotation automatique de la broche | ✗ |
Spindle Index in four Angular Positions (0º, -90º, -180º, -270º) | ✗ |
Frein à rotation de broche | Manual |
Reconnaissance du système d’identification de broche (NFC) | ✗ |
Système de serrage | Manual |
Fonction/capacité d’inspection de l’outil | ✗ |
Système de triple caméra Elbo Controlli NIKKEN (inspection de pointe) | ✗ |
Résolution du système de caméra principale | 1µm |
Plage de masure du système de caméra principal (zone d’image encadrée du capteur C-MOS) | 5mm x 5mm |
Plages de mesure du deuxième système de double caméra (zone d’image encadrée) | ✗ |
Grossissement de la caméra principale | 20X |
Grossissement du deuxième système de double caméra | ✗ |
Résolution des axes à échelle optique certifiée Elbo Controlli NIKKEN | 1µm |
Résolution des axes à échelle optique certifiée en « granit naturel » Elbo Controlli NIKKEN GS371 | ✓ |
Système d’écran tactile (interface opérateur) | TFT 7" |
Clavier et souris | ✗ |
Électronique/Processeur | RISC 32bit |
Micrologiciel/Système d’exploitation | Elbo NIKKEN |
Stockage de données | FLASH |
Logiciel de gestion d’outils Elbo Controlli NIKKEN | TD236+ |
Gestion des jeux d'outils et génération universelle de post-processeurs | ✓ |
Importation et création de fichiers DXF | ✗ |
Lecture/écriture Balluff disponible (équipement Balluff requis) ? | ✗ |
TD Elbo Controlli NIKKEN prêt ? | ✗ |
TD32 Elbo Controlli NIKKEN prêt ? | ✗ |
« Solution intégrée » Elbo Controlli NIKKEN IS avec deux écrans et option de double système d’exploitation prêt ? | ✗ |
