Le tout récent E46LTWA introduit de nouvelles fonctions, unique en son genre.

Lorsque la mesure automatique est effectuée, la broche tourne à une vitesse qui est calculée en fonction du diamètre périphérique de l'outil pour s'assurer que l'arête de coupe est capturée avec le plus haut niveau de précision.

Le E346LTWA est équipée de 2 caméras tout comme le E46LA mais peut s'y ajouter une caméra secondaire pivotante de haute résolution (agrandissement x60 et zoom optique x2 et x4). Le sytème permet aux fabricants d’outils et affûteurs de contrôler et mesurer toutes les caractéristiques géométriques de l’outil.

En addition, lorsque le point le plus haut s'approche, le logiciel calcule la décelération et l'accélération de la broche afin de créer une mesure absolument précise de chaque arête de coupe. Ce système est unique, en comparaison aux Bancs qui ont une broche ayant une seule vitesse de rotation.

  • Structure de la machine en acier de construction de haute qualité pour fournir une rigidité accrue avec une plus grande précision et rigidité.

  • Dotée d'une fonction de mesure automatique avec un écran tactile capacitif de 22 po.

  • Colonne et base en granit solides pour garantir un maximum de précision.

Cadre principal et structure

Structure de la machine en acier de construction de haute qualité pour fournir une rigidité accrue avec une plus grande précision et rigidité. Colonne et embase en granit massif (dont la taille a été considérablement augmentée par rapport aux modèles de la génération précédente) pour garantir une précision maximale.

Système de broches

Une grande variété d’outils peut être préréglée à l’aide des cartouches de broches interchangeables plutôt que des adaptateurs. Cela réduit le nombre de connexion d’interface et fournit de la précision sur tous les types de broches.

Fonctions

Le banc E46LTW est équipé d’un écran tactile de 22”, installé à la verticale pour facilité la visualisation. La conception de cet écran est la suivante: La partie supérieure permet de visualiser l’image de l’outil et le profil actuel. La partie inférieur permet d’avoir accès à toutes les fonctions du logiciel en cours. Le fonctionnement est très intuitif et logique, ce qui permet à l’opérateur d’interagir avec la banc et le logiciel sans avoir eu une formation complexe.

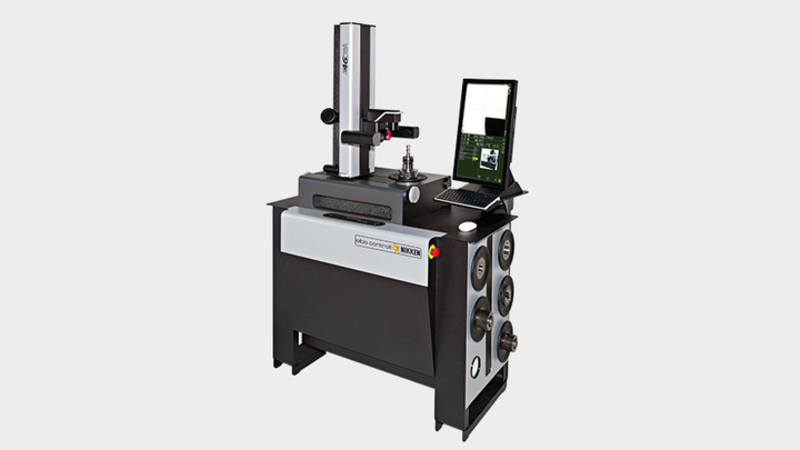

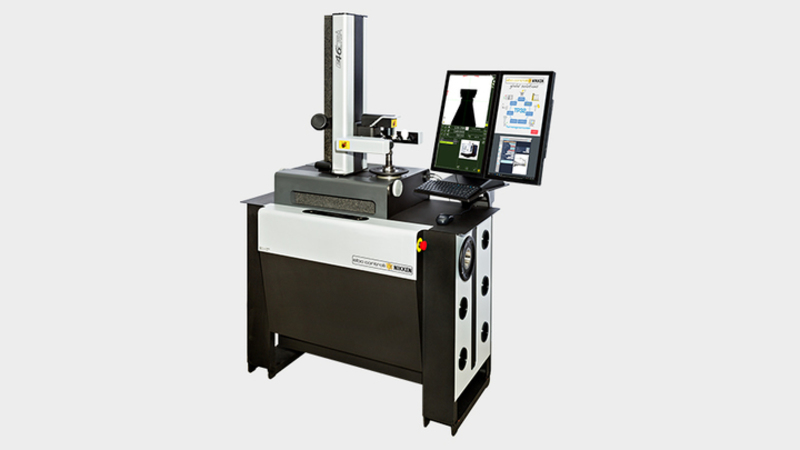

Banc de préréglage d’outils E46LTWA IS

Fiche Technique:

Capacité de mesure: diamètre maxi 320 mm (rayon 160 mm); hauteur maxi 600 mm. Structure machine en acier inoxydable à haute résistance mécanique et inaltérable dans le  temps, avec embase fixée au sol avec 3 supports fixes et 1 support réglable, équipé avec un clavier et support écran ajustable
Embase et colonne en granit naturel: erreur maxi de linéarité 2µm/m, certification avec Taylor Hobson res.1 µm/m
ISO/BT/HSK/VDI …... etc. broche rotative et  interchangeable avec erreur de repositionnement  < 2 µm
Position d'indexage de la broche: 0° - 90° - 180° - 270°
Axe C affiche le corps de broche et le mandrin
Moteur à rotation automatique de la broche avec système pneumatique des transmissions de mouvements pour un jeu zéro (système breveté)
Système d'identification des porte-broches (SP-ID) avec technologie NFC pour identifier automatiquement le porte-broche après chaque remplacement
Glissières prismatiques double: 2 glissières pour l’axe X, 1 glissière pour l’axe Z
Patins à double recirculation de billes, lubrifiées en permanence (3) (pré-charge patins/ glissières: classe P/H)
Gestion mécanique du système de clampage outil via software. (seulement les outils ISO/BT)
Blocage pneumo-mécanique pour la rotation de la broche
Spirale d’Archimède à charge constant (contre-réaction à la force de gravité de masses en mouvement

Système de vision pour mesure outil et inspection des arêtes de coupe:
Capteur C-MOS format image 10 x 10mm
Agrandissement x26
Lentille bi-télécentrique
Double lentille permettant de corriger l'erreur de netteté du cercle
Eclairage par système épiscopique pour voir les caractéristiques des outils

Dexième/Troisième caméra: contrôle de l'arête de coupe (épiscopique) avec mesure à l'écran:
Lentille bi-télécentrique
Possibilité de voir la partie supérieure (avant) ou de coté de l’outil. Support tournant de 90°, la caméra peut être retirée par le haut pour ne pas gêner les opérations de mesure
Agrandissement x60, zoom optique de x2 et x4 disponible
Capteur C-MOS 1,3 MegaPixels, USB 2.0 connection rapide
Format de l’image 4 x 4 mm (3,9μm/pixel)
Eclairage par système épiscopic pour voir les caractéristiques des outils

Interface opérateur-machine via :
Ecran tactile Full HD LCD 22"
Processeur Intel Core i3 Quatre cœurs
Système d'exploitation UBUNTU 14,04 LTS LINUX
Mémoire sur SSD
Gestion des blocages des axes X et Z avec contrôle maximum de la vitesse de translation 2mm/sec
4 ports USB
1 port LAN Ethernet et connection WLAN (Wi-Fi 802.11 150 Mbs

Logiciel standard :
Gestion des origines machine CNC et adaptateurs
Création des bibliothèques outils et/ou des outils simples
Mesure théorique et gestion des tolérances
Données outils et génération universel de Post Processor
Changement automatique des origines machine CNC allouées
Impression des rapports pour les données outils
Rotation de la broche avec mesure automatisée pour 1 ou plusieurs arêtes de coupe
Vitesse de rotation calculée et maitrisée suivant diamètre
Importation de schémas DXF et multi calque avec le profile outil en mesure
Export de profile d'outil en format DXF
Technologie TLA (Application Tool Link) pour transfert de données directement vers une mémoire numérique (DNC)
Préparé pour option TiD et Identification Outils par code Datamatrix
Préparation pour puce magnétique type Balluff (matériel non inclus)

ELBO CONTROLLI Transducers Linéaire en verre optique type SLIDE 371 certifié HP laser
Résolution des axes: X= 1 µm, Z= 1 µm
Protection anti-poussière fournie pour les cas de non utilisation.
Dimensions: Longueur = 1237 mm, Hauteur = 1874 mm, Largeur = 646 mm
Poids net : 265 kg

OPTIONS :
Imprimante d'étiquettes

E46LTWA
Mesure de l’axe X (diamètre) 320
Mesure de l’axe Z (Longueur) 600
Embase et colonne en granit naturel
Cartouche de broches interchangeable
Axe C, affichage du corps de broche et de la cartouche de broches
Broche interchangeable, erreur de sortie maximale 2µm
Rotation automatique de la broche
Index des broches en quatre positions angulaires : 0°-90°-180°-270°
Frein à rotation de broche Pneumatic
Reconnaissance du système d’identification de broche (NFC)
Système de serrage
Fonction/capacité d’inspection de l’outil
Système de triple caméra Elbo Controlli NIKKEN (inspection de pointe)
Résolution du système de caméra principale 1µm
Plage de masure du système de caméra principal (zone d’image encadrée du capteur C-MOS) 10mm x 10mm
Plages de mesure du deuxième système de double caméra (zone d’image encadrée) 4mm x 4mm
Grossissement de la caméra principale 26x
Grossissement du deuxième système de double caméra 60x
Résolution des axes à échelle optique certifiée Elbo Controlli NIKKEN 1µm
Résolution des axes à échelle optique certifiée en « granit naturel » Elbo Controlli NIKKEN GS371
Système d’écran tactile (interface opérateur) TFT 22" HD Portrait
Clavier et souris
Électronique/Processeur Intel i3 Quad Core Processor
Micrologiciel/Système d’exploitation Ubuntu Linux LTS
Stockage de données SSD
Logiciel de gestion d’outils Elbo Controlli NIKKEN E46L software
Gestion des jeux d'outils et génération universelle de post-processeurs
Importation et création de fichiers DXF
Lecture/écriture Balluff disponible (équipement Balluff requis) ?
TD Elbo Controlli NIKKEN prêt ?
TD32 Elbo Controlli NIKKEN prêt ?
« Solution intégrée » Elbo Controlli NIKKEN IS avec deux écrans et option de double système d’exploitation prêt ?
