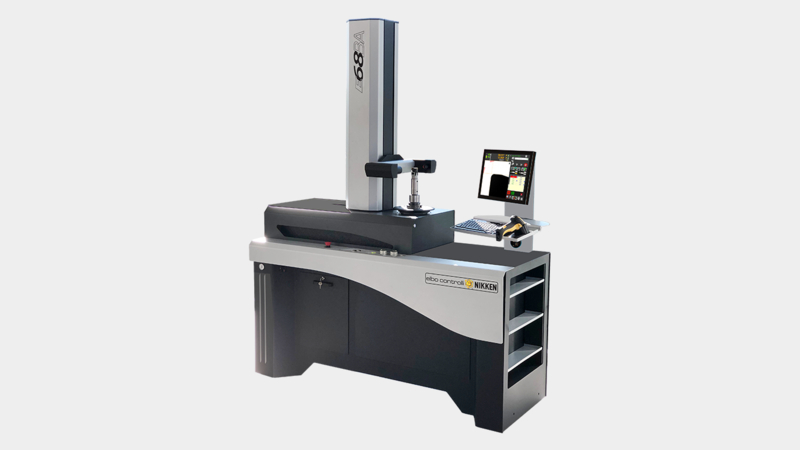

Notre banc de préréglage d’outils 68BA a été mis au point comme option d’entrée de gamme à hautes spécifications pour nos bancs de préréglage avancés. C’est également l’entrée de gamme de la 68 pour nos capacités de mesure automatique. Par rapport au reste de notre gamme de modèles de bancs de préréglage, la structure, la conception et les capacités offrent des avantages considérables.

Entièrement autonome sur sa propre embase intégrale, l’E68BA se caractérise par une construction en granit broyé et en acier inoxydable. Toutes les mesures sont effectuées par servomoteur, ce qui garantit une excellente précision. L’unique écran haute définition est connecté à un extraordinaire système de caméra doté de capacités de zoom numérique. Ce système emploie une architecture d’ordinateur industrielle qui fournit une simplicité opérationnelle et fonctionnelle facile à maîtriser ; il est même doté de capacités supplémentaires spécialement destinées à la géométrie.

  • Le système de broches est entièrement interchangeable et utilise une cartouche à une pièce.

  • Un système complet de gestion d’outils est intégré dans le nouveau paquet logiciel, ainsi qu’un port réseau.

Système de broches

Doté du dernier système de broches complètement interchangeables haute précision et utilisant une cartouche d'une seule pièce avec un serrage d'outil entièrement mécanique (système pneumatique) capable de serrer les tiges d'outil ISO/BT, HSK et Polygon/Capto ce qui élimine le besoin d'adaptateurs et les erreurs associées à leur utilisation. La construction de ce système s'apparente plus à une broche de machine-outil qu'à une broche de banc de préréglage d'outils !

Fonctionnalité

Un système complet de gestion d’outils est intégré dans le nouveau paquet logiciel, ainsi qu’un port réseau. En travaillant avec votre système DNC, il peut convertir les données d'outils mesurées en code CNC pour les charger directement dans la commande de votre machine et dans les pages de correcteurs d'outils correspondantes. Le système comprend également, en standard, une connectivité Wi-Fi intégrale.

Caractéristiques techniques :

Plage de mesure : diamètre max 600 mm (rayon 300 mm) hauteur max 800 mm
Structure de la machine monobloc en acier, montée au sol avec 4 supports réglables par amortisseur de vibrations
Base et colonne en granit naturel : erreur de linéarité max 2 µm/Certification Mt Taylor Hobson res. 1 µm/Niveau millimétrique électronique Mt
ISO/BT/HSK/VDI/CAPTO ......... etc. Porte-broche rotatif interchangeable (à préciser) erreur de battement maxi < 2 µm
Indexation de la broche en quatre positions angulaires : 0°-90°-180°-270°
Visualisation de l'axe C : position angulaire du porte-broche avec une résolution de 0,01°
Moteur assurant la rotation automatique de la broche avec engagement pneumatique de la transmission du mouvement pour un jeu nul (système breveté)
Système d'identification du porte-broche (SP-ID) pour le porte-broche supplémentaire, monté sur la broche interchangeable
Glissières prismatiques à double voûte en arc : n°2 glissières axe X, n°1 glissière axe Z
Patin à double recirculation de billes (quatre au total), lubrifiés à vie (glissières de précharge/glissières : Classe P/H)
Serrage universel motorisé des outils mécaniques (outils ISO/BT/HSK/CAPTO à préciser)
Freinage pneumatique de la rotation du porte-broche à 3 pistons à 120°.
Mouvements d'axes motorisés
Panneau de commande avec volants micrométriques et boutons à mouvement rapide (2,5 m/min)

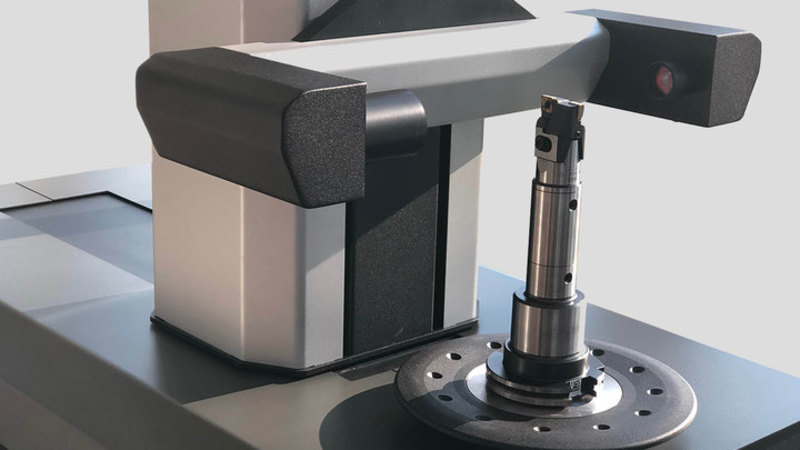

Système de vitesse pour la mesure de l’outil et l’inspection de la coupe comprenant :
- Capteur C-MOS - Zone d'image encadrée 5 x 5 mm
- Grossissements environ 38X
- Lentille bi-télécentrique
- Illuminateur épiscopique à lumière rouge avec lentille annulaire, illuminateur ponctuel à diascopique de lumière rouge

Interface opérateur-machine via :
- Écran tactile couleur TFT 15 pouces
- Carte mère industrielle avec processeur Intel
- Système d'exploitation UBUNTU LINUX LTS
- Stockage de données sur disque à l'état solide SSD
- 4 ports USB
- 1 port réseau LAN et connexion sans fil

Logiciel standard :
- Gestion de l'origine des machines CNC
- Liste de création d'outils et/ou outil unique
- Gestion des mesures théoriques et des tolérances
- Rapport d'ensemble d'outils imprimable
- Modification automatique de l'attribution de l'origine de la machine CNC
- Créateur universel de post-processeur TD SIX (Tool Data SIX)
- Rotation automatique du porte-broche avec cycles de mesure automatique de l'outil pour coupe simple ou coupe à plusieurs arêtes
- La vitesse périphérique de rotation de la broche est calculée et contrôlée en fonction du diamètre de l'outil en cours de mesure
- Prêt pour l'infrastructure TID pour l'identification des outils avec le code Datamatrix
- Prêt pour le porte-code de la puce magnétique (Balluff par exemple, matériel non inclus)
- Mise à jour gratuite du logiciel téléchargeable sur Internet

NOUVEAUX Transducteurs linéaires ELBO CONTROLLI en verre optique avec support en GRANIT BROYÉ type à PATINS GS371 certifié HP laser
- Résolution des axes : X= 1 µm, Z= 1 µm
Protection anti-poussière fournie pour les cas de non utilisation.
Dimensions globales : Longueur = 1700mm, Hauteur = 2300mm, Profondeur = 700mm
Poids net : ∼ 570 Kg

OPTIONS :
- Porte-broche supplémentaire ISO/BT/HSK/CAPTO... etc.
- Diamètre max 800 mm (rayon 400 mm), hauteur max 1000 mm
- Imprimante d'étiquettes Dymo

E68BA
Mesure de l’axe X (diamètre) 600
Mesure de l’axe Z (Longueur) 800
Embase et colonne en granit naturel
Cartouche de broches interchangeable
Axe C, affichage du corps de broche et de la cartouche de broches
Broche interchangeable, erreur de sortie maximale 2µm
Rotation automatique de la broche
Index des broches en quatre positions angulaires : 0°-90°-180°-270°
Frein à rotation de broche Pneumatic 3 pistons @ 120º
Reconnaissance du système d’identification de broche (NFC)
Système de serrage Mechanic
Fonction/capacité d’inspection de l’outil
Système de triple caméra Elbo Controlli NIKKEN (inspection de pointe)
Résolution du système de caméra principale
Plage de masure du système de caméra principal (zone d’image encadrée du capteur C-MOS) 5mm x 5mm
Plages de mesure du deuxième système de double caméra (zone d’image encadrée)
Grossissement de la caméra principale 38X
Grossissement du deuxième système de double caméra
Résolution des axes à échelle optique certifiée Elbo Controlli NIKKEN
Résolution des axes à échelle optique certifiée en « granit naturel » Elbo Controlli NIKKEN GS371 1µm
Système d’écran tactile (interface opérateur) TFT 15"
Clavier et souris
Électronique/Processeur Industrial Motherboard with Intel Processor
Micrologiciel/Système d’exploitation Ubuntu Linux LTS
Stockage de données SSD
Logiciel de gestion d’outils Elbo Controlli NIKKEN TdSIX
Gestion des jeux d'outils et génération universelle de post-processeurs
Importation et création de fichiers DXF
Lecture/écriture Balluff disponible (équipement Balluff requis) ?
TD Elbo Controlli NIKKEN prêt ?
TD32 Elbo Controlli NIKKEN prêt ?
« Solution intégrée » Elbo Controlli NIKKEN IS avec deux écrans et option de double système d’exploitation prêt ?
