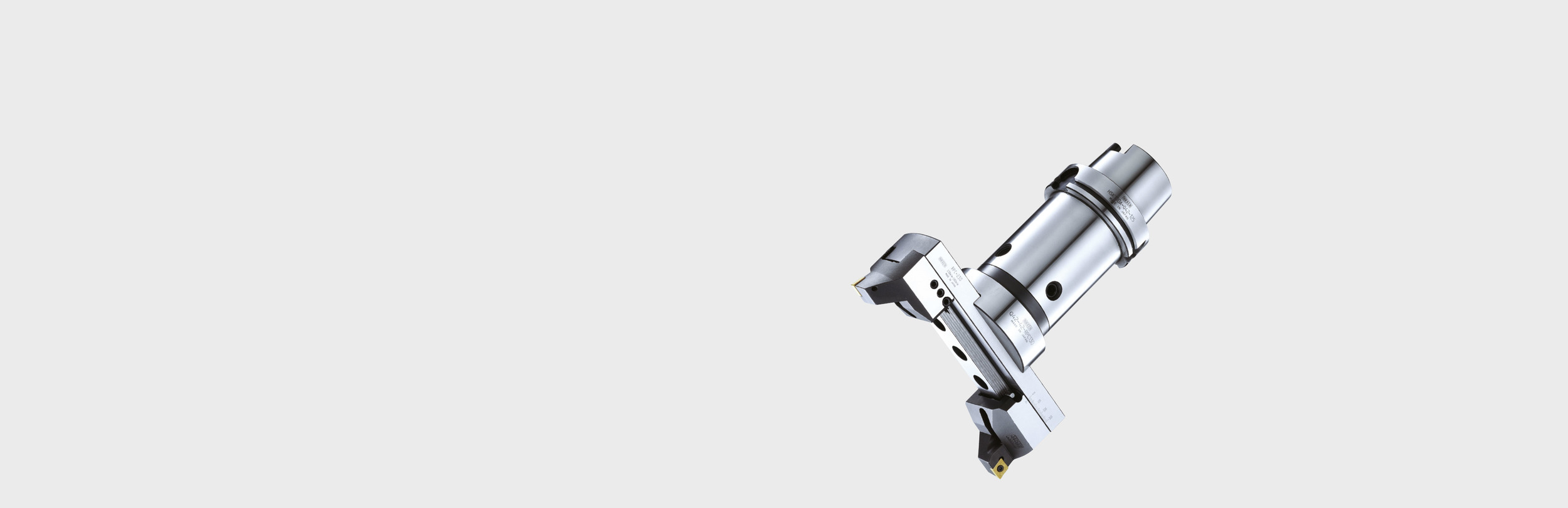

Nos solutions d’alésage uniques à coupe équilibrée BAC, RAC et BCB offrent une option efficace, stable et fiable pour tous les besoins d'alésage de grand diamètre.
Composé d'un support de base en une seule pièce, d'une lame symétrique de précision en combinaison avec une grande variété de cartouches d'alésage et de poids d'équilibrage, le système est à la fois polyvalent et configurable pour répondre à toute exigence ou à tout procédé.
Nos solutions à grand diamètre fournissent des capacités d’alésage en ébauche, semi-finition et finition affinée, à partir de diamètres de 130 mm jusqu’à un peu moins de 600 mm (env. 595 mm) en standard. Des longueurs et diamètres spéciaux sont également disponibles sur demande.
La gamme d’outils d’alésage de larges diamètres, en fonction de la tige d’outil, est disponible en quatre variétés distinctes :
- RAC - Système « Coupe équilibrée » pour systèmes d’alésage en ébauche à double cartouches RAC de diamètre allant de 130,0 à 580,0 mm.
- BAC - Système « Coupe équilibrée » pour finition à point unique ZMAC de diamètre allant de 130,0 à 595,0 mm.
- BCB - Système « Coupe équilibrée » pour finition à point unique BCB de diamètre allant de 130,0 à 595,0 mm.
- BCB-W - Système « Coupe équilibrée » pour finition à double cartouches BCB de diamètre allant de 130,0 à 595,0 mm.
NOUVEAU - Nous venons de lancer notre toute nouvelle gamme de Têtes d'alésage en acier allié léger et trempé RAC et BAC Alpha afin d'étendre la portée et l'application de nos solutions innovantes d'alésage de « grand diamètre ». Le système prévoit la possibilité de « renversement » unique à l’aide de cartouches inversables.
-
Système unique à cartouche et plaquettes précises
-
Alésage puissant et parfait
-
Capacité de double alésage
-
Capacité d'usinage équilibrée
-
Options avec arrosage centre
BROCHURE ALÉSAGE
(PDF - 70.4 MB)
CATALOGUE DES SOLUTIONS D’OUTILS À COMMANDE NUMÉRIQUE NIKKEN
(PDF - 36.2 MB)
QUEUE | CONE DE BASE | ENTRETOISE / RALLONGE | TETE/ CARTOUCHE / PLAQUETTE | DIAMÈTRE MIN. « D » | DIAM. « D » MAX | PROFONDEUR D’ALÉSAGE « H » | Insert | Utilisation | |
---|---|---|---|---|---|---|---|---|---|
BT40-RAK-130A + RPC-130 + MCCZ-130V + MCC-130B | BT40 | BT40-RAK-130A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 205.0 | 6MP | Finishing |
BT40-RAK-130A + RPC-180 + MCCZ-130V + MCC-130B | BT40 | BT40-RAK-130A | RPC-180 | MCCZ-130V + MCC-130B | 180.0 | 245.0 | 205.0 | 6MP | Finishing |
BT40-RAK-130A + RPC-180 + MCCZ-130V + MCC-130B | BT40 | BT40-RAK-130A | RPC-180 | MCCZ-130V + MCC-130B | 180.0 | 245.0 | 205.0 | 6MP | Finishing |
BT50-RAK-110A + RPC-130 + MCCZ-130V + MCC-130B | BT40 | BT40-RAK-130A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 205.0 | 6MP | Finishing |
BT50-RAK-110A + RPC-130 + MCCZ-130V + MCC-130B | BT50 | BT50-RAK-110A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 185.0 | 6MP | Finishing |
BT50-RAK-160A + RPC-130 + MCCZ-130V + MCC-130B | BT50 | BT50-RAK-160A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 235.0 | 6MP | Finishing |
HSK100A-RAK-110A + RPC-130 + MCCZ-130V + MCC-130B | HSK100A | HSK100A-RAK-110A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 185.0 | 6MP | Finishing |
HSK100A-RAK-160A + RPC-130 + MCCZ-130V + MCC-130B | HSK100A | HSK100A-RAK-160A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 235.0 | 6MP | Finishing |
HSK100A-RAK-210A + RPC-130 + MCCZ-130V + MCC-130B | HSK100A | HSK100A-RAK-210A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 285.0 | 6MP | Finishing |
HSK63A-RAK-130A + RPC-130 + BCB-130 + MCC-130B | HSK63A | HSK63A-RAK-130A | RPC-130 | BCB-130 + MCC-130B | 130.0 | 195.0 | 205.0 | 10MP | Finishing |
HSK63A-RAK-130A + RPC-130 + MCCZ-130V + MCC-130B | HSK63A | HSK63A-RAK-130A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 205.0 | 6MP | Finishing |
HSK63A-RAK-130A + RPC-180 + MCCZ-130V + MCC-130B | HSK63A | HSK63A-RAK-130A | RPC-180 | MCCZ-130V + MCC-130B | 180.0 | 245.0 | 205.0 | 6MP | Finishing |
IT40-RAK-130A + RPC-130 + MCCZ-130V + MCC-130B | IT40 | IT40-RAK-130A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 205.0 | 6MP | Finishing |
IT40-RAK-130A + RPC-180 + MCCZ-130V + MCC-130B | IT40 | IT40-RAK-130A | RPC-180 | MCCZ-130V + MCC-130B | 180.0 | 245.0 | 205.0 | 6MP | Finishing |
IT50-RAK-110A + RPC-130 + MCCZ-130V + MCC-130B | IT50 | IT50-RAK-110A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 185.0 | 6MP | Finishing |
IT50-RAK-160A + RPC-130 + MCCZ-130V + MCC-130B | IT50 | IT50-RAK-160A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 235.0 | 6MP | Finishing |
IT50-RAK-210A + RPC-130 + MCCZ-130V + MCC-130B | IT50 | IT50-RAK-210A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 285.0 | 6MP | Finishing |
MBT40-RAK-130A + RPC-130 + BCB-130 + MCC-130B | MBT40 | MBT40-RAK-130A | RPC-130 | BCB-130 + MCC-130B | 130.0 | 195.0 | 205.0 | 10MP | Finishing |
MBT40-RAK-130A + RPC-130 + MCCZ-130V + MCC-130B | MBT40 | MBT40-RAK-130A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 205.0 | 6MP | Finishing |
MBT40-RAK-130A + RPC-180 + MCCZ-130V + MCC-130B | MBT40 | MBT40-RAK-130A | RPC-180 | MCCZ-130V + MCC-130B | 180.0 | 245.0 | 205.0 | 6MP | Finishing |
MBT50-RAK-110A + RPC-180 + BCB-130 + MCC-130B | MBT50 | MBT50-RAK-110A | RPC-180 | BCB-130 + MCC-130B | 180.0 | 245.0 | 185.0 | 10MP | Roughing / finishing |
MBT50-RAK-360A + RPC-130 + BCB-130 + MCC-130B | MBT50 | MBT50-RAK-360A | RPC-130 | BCB-130 + MCC-130B | 130.0 | 195.0 | 435.0 | 10MP | Roughing / finishing |
MBT50-RAK-410A + RPC-130 + BCB-130 + MCC-130B | MBT50 | MBT50-RAK-410A | RPC-130 | BCB-130 + MCC-130B | 130.0 | 195.0 | 485.0 | 10MP | Roughing / finishing |
NBT40-RAK-130A + RPC-130 + BCB-130 + MCC-130B | NBT40 | NBT40-RAK-130A | RPC-130 | BCB-130 + MCC-130B | 130.0 | 195.0 | 205.0 | 10MP | Finishing |
NBT40-RAK-130A + RPC-130 + MCCZ-130V + MCC-130B | NBT40 | NBT40-RAK-130A | RPC-130 | MCCZ-130V + MCC-130B | 130.0 | 195.0 | 205.0 | 6MP | Finishing |
NBT40-RAK-130A + RPC-180 + MCCZ-130V + MCC-130B | NBT40 | NBT40-RAK-130A | RPC-180 | MCCZ-130V + MCC-130B | 180.0 | 245.0 | 205.0 | 6MP | Finishing |
NBT50-RAK-210A + RPC-130 + BCB-130 + MCC-130B | NBT50 | NBT50-RAK-210A | RPC-130 | BCB-130 + MCC-130B | 130.0 | 195.0 | 285.0 | 10MP | Finishing |
NBT50-RAK-260A + RPC-130 + BCB-130 + MCC-130B | NBT50 | NBT50-RAK-260A | RPC-130 | BCB-130 + MCC-130B | 130.0 | 195.0 | 335.0 | 10MP | Roughing / finishing |
NBT50-RAK-310A + RPC-130 + BCB-130 + MCC-130B | NBT50 | NBT50-RAK-310A | RPC-130 | BCB-130 + MCC-130B | 130.0 | 195.0 | 385.0 | 10MP | Roughing / finishing |
