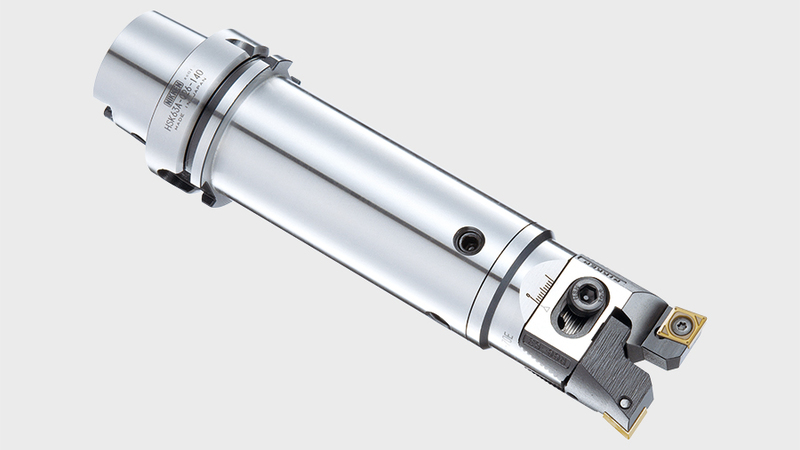

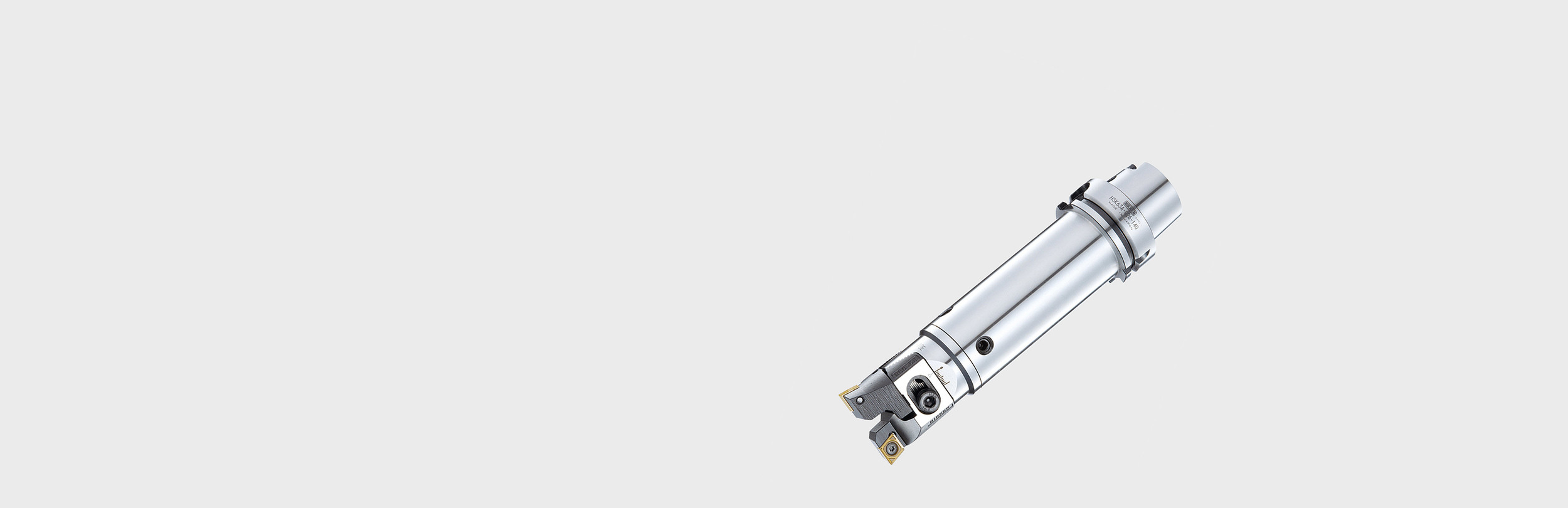

La solution d'alésage modulaire avancé RAC de NIKKEN est notre solution d'ébauche et de semi-finition à deux Têtes qui adopte des cartouches ou plaquettes interchangeables pour s'adapter à une large gamme de diamètres et d'exigences.
La conception du système d'alésage RAC comprend nos cartouches jumelées uniques de type « SCRAM », disponibles par paires, pour fournir une variété de formes et de géométries de plaquettes répondant à toute application, tout matériau ou toute exigence de procédé.
Les plaquettes elles-mêmes comportent une glissière innovante en forme de « V » et un plan de référence arrière qui, une fois accouplé avec le corps principal, signifie que chaque plaquette devient autoportante. Grâce à cette innovation, toutes les forces d'alésage importantes sont réparties de manière égale entre les épaulements arrière des plaquettes - le secret de la puissance!
Récement revu entièrement, pour optimiser la fabrication tout en améliorant davantage les capacités et les performances, le RAC est adapté à deux types de procédés :
- Double Tête, ce qui permet aux deux plaquettes d’effectuer un alésage de manière égale.
- Alésage étagée, une lame précède l'autre de 0,3 mm pour décaler la coupe et permettre une augmentation de la profondeur radiale appliquée (option - nous consulter).
Nos têtes d’alésage RAC modulaires sont disponibles en 6 tailles :
- RAC25 - du diamètre 25,0 mm à 32,0 mm.
- RAC32 - du diamètre 32,0 mm à 45,0 mm.
- RAC43 - du diamètre 43,0 mm à 55,0 mm.
- RAC53 - du diamètre 53,0 mm à 70,0 mm.
- RAC70 - du diamètre 70,0 mm à 100,0 mm.
- RAC100 - du diamètre 100,0 mm à 130,0 mm.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbElkIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--986e29092b7b6b145300a9179b456d0f00f66d3a/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/RAC-HSK-100.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBZ0VaIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--20c178a28bc13c4bd263e881d0a146352a293e63/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/HSK-RAC.jpg)
CATALOGUE DES SOLUTIONS D’OUTILS À COMMANDE NUMÉRIQUE NIKKEN
(PDF - 36.2 MB)
BROCHURE ALÉSAGE
(PDF - 70.4 MB)

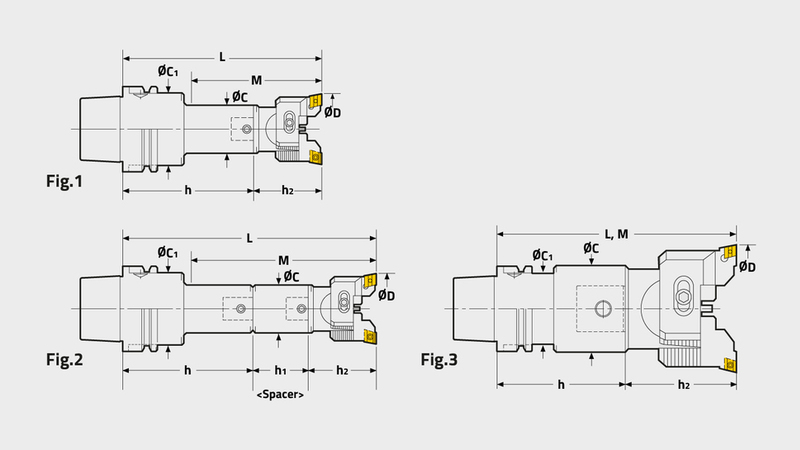

QUEUE | CONE DE BASE | ENTRETOISE / RALLONGE | TETE/ CARTOUCHE / PLAQUETTE | DIAMÈTRE MIN. « D » | DIAM. « D » MAX | PROFONDEUR D’ALÉSAGE « H » | INSERT | APPLICATION | |
---|---|---|---|---|---|---|---|---|---|
BT40-Q12-110 + ~ + 12-RAC25-55E | BT40 | BT40-Q12-110 | ~ | 12-RAC25-55E | 25.0 | 32.0 | 105.0 | CC07 | Roughing |
BT40-Q12-80 + ~ + 12-RAC25-55E | BT40 | BT40-Q12-80 | ~ | 12-RAC25-55E | 25.0 | 32.0 | 67.0 | CC07 | Roughing |
BT40-Q12-90 + SP12-12-45 + 12-RAC25-55E | BT40 | BT40-Q12-90 | SP12-12-45 | 12-RAC25-55E | 25.0 | 32.0 | 112.0 | CC07 | Roughing |
