Depuis les premiers jours, à l'origine pour permettre le maintien automatique des pièces pour les tables rotatives CNC utilisées sur nos lignes de production (avec notre arbre « New Century »), Nikken s'est toujours efforcé de fournir des solutions pour contrer les effets des vibrations tant pour le maintien des pièces que pour celui des outils.

Les vibrations sont malheureusement un mal nécessaire durant la majorité des processus d’usinage. Lorsqu’elles deviennent importantes, elles peuvent compromettre l'usinage des pièces, endommager la finition des surfaces et réduire la durée de vie de l’outil.
La conception et la fabrication de nos outils Nikken leur garantissent de manière standard des caractéristiques antivibratoires.

Le mandrin Multi-Lock (avec sa cage de guidage et ses rouleaux internes) et pratiquement tous nos systèmes à pince peuvent efficacement réduire à un certain niveau certains problèmes potentiels – et même, toutes les pinces elles-mêmes peuvent être considérées comme des ressorts trempés!

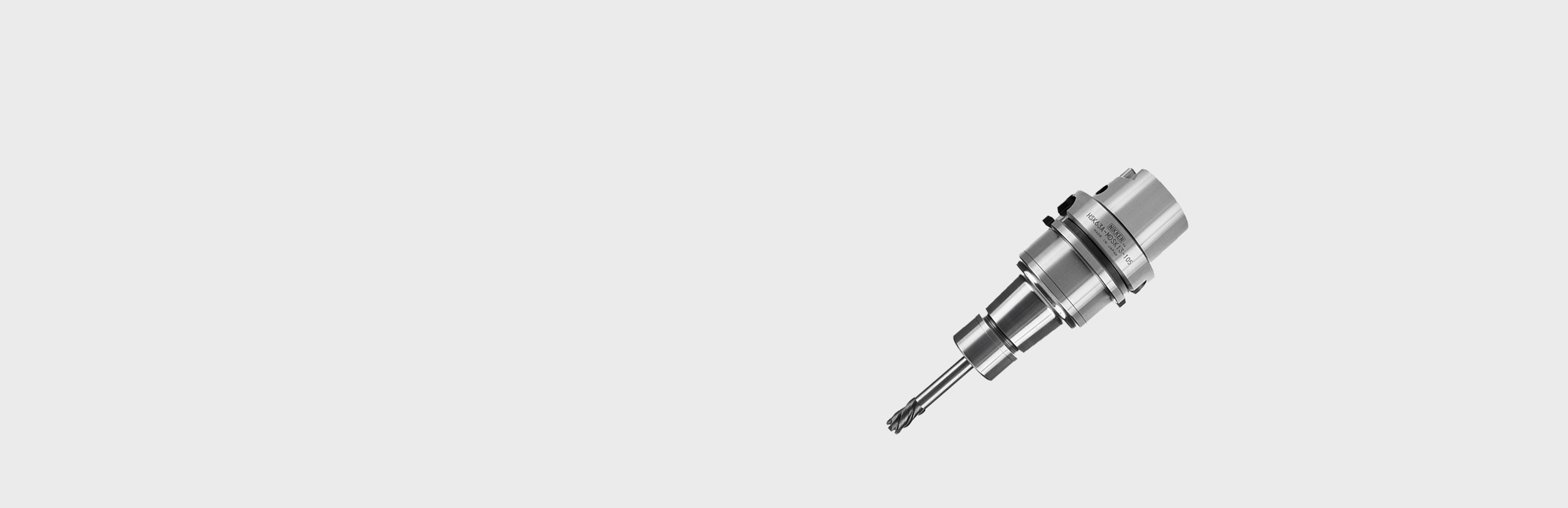

Le mandrin Major Dream de NIKKEN est différent. Son système interne et sa structure visent uniquement à réduire et à finalement éliminer toute vibration dans les processus.

Dans l’ensemble MDSK se trouve un cône en pré-contrainte qui, durant la fabrication est forcé vers l’avant sur des rondelles Belleville. Cela signifie que l’ensemble entier est en pré-contrainte, le résultat étant que le cône et les rondelles Belleville peuvent efficacement absorber toute vibration de l'usinage.

Les principaux avantages dans l’amortissement des vibrations dans le processus sont la protection de la broche de la machine, la prolongation de la durée de vie de l’outil et l’amélioration d'etats de surface.

  • Concentricité: 3 µm à 4x diamètre (avec une pince de type « A » recommandée)

  • Rondelle TiN

  • Sa structure interne unique offre un amortissement « intégré » et une protection anti-vibrations

  • Système de pince à 8º

  • Pression par épaulement carré

  • Options à grande vitesse disponibles jusqu’à 30 000 tr/min à G2.5

Comme le mandrin Slim Chuck, sur lequel il repose, le Major Dream est disponible pour répondre à tous les besoins de vos processus avec plusieurs tailles, longueurs et configurations de tiges disponibles.

Le porte-outils Major Dream est normalement doté d’une variante d’écrou « grande vitesse » qui est également pratique pour s’adapter à la clé spécialement conçues GH.

Le Major Dream est disponible en 6 tailles :

  • MDSK6 -diamètres de 3,0 mm à 6,0 mm.
  • MDSK10 - diamètres de 3,0 mm à 10,0 mm.
  • MDSK13 - diamètres de 3,0 mm à 13,0 mm.
  • MDSK16 - diamètres de 3,0 mm à 16,0 mm.
  • MDSK20 - diamètres de 4,0 mm à 20,0 mm.
  • MDSK25 - diamètres de 8,0 mm à 25,4 mm.

Notre porte-outil Major Dream reposant sur le Slim Chuck nécessite une pince. Cette pince doit d’abord être chargée dans l’écrou (le serrage direct n’est pas possible).

Le Major Dream a actuellement 2 types de pinces de 8 degrés disponibles au choix. Les voici :

  • La pince de fraisage - Exemple SK16-16A (nominal, concentricité 3 microns).
  • NOUVELLE pince pour arrosage centre directe - Exemple SK16-16AC (conçue pour des scies-emporte-pièce avec arrosage. nominal, concentricité de 3 microns).

Les deux pinces SK peuvent également être utilisées en association avec notre système JET pour un meilleur arrosage - en fonction du type d’applications.

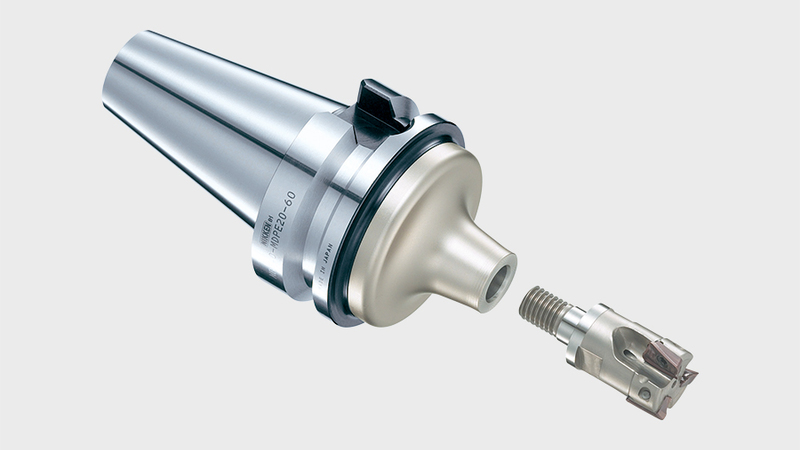

Porte Fraise à plaquettes anti-vibratoire MDPE disponible

NIKKEN MAJOR DREAM EN ACTION

Voir maintenant

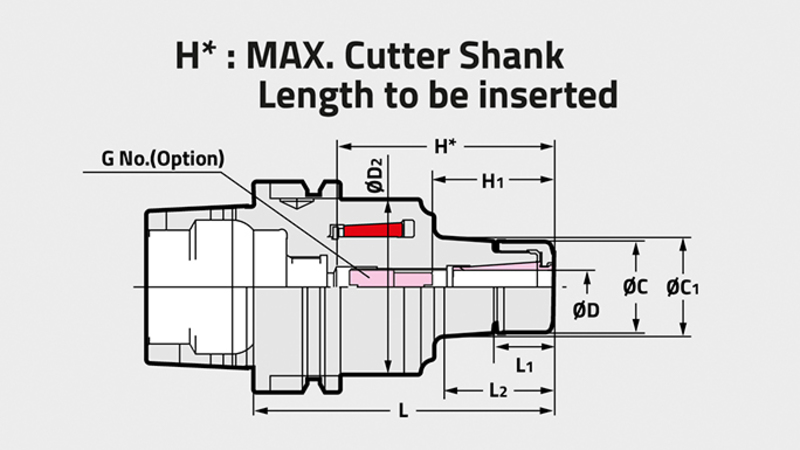

DIAMETRE ‘D’ REFERENCE LONG.’H’ LONG.’L’ DIAM.ECROU’D1’ CONE
HSK100A-MDSK10-110 3.0-10.0 MDSK10 30-50 110 27.5 HSK100A
HSK100A-MDSK10-125 3.0-10.0 MDSK10 30-50 125 27.5 HSK100A
HSK100A-MDSK10-140 3.0-10.0 MDSK10 30-50 140 27.5 HSK100A
HSK100A-MDSK10-165 3.0-10.0 MDSK10 30-50 165 27.5 HSK100A
HSK100A-MDSK13-110 3.0-13.0 MDSK13 31-52 110 33 HSK100A
HSK100A-MDSK13-125 3.0-13.0 MDSK13 31-54 125 33 HSK100A
HSK100A-MDSK13-140 3.0-13.0 MDSK13 31-54 140 33 HSK100A
HSK100A-MDSK13-165 3.0-13.0 MDSK13 31-54 165 33 HSK100A
HSK100A-MDSK16-125 3.0-16.0 MDSK16 45-65 125 40 HSK100A
HSK100A-MDSK16-140 3.0-16.0 MDSK16 45-70 140 40 HSK100A
HSK100A-MDSK16-165 3.0-16.0 MDSK16 40-70 165 40 HSK100A
HSK100A-MDSK20-140 4.0-20.0 MDSK20 47-70 140 48 HSK100A
HSK100A-MDSK20-165 4.0-20.0 MDSK20 47-80 165 48 HSK100A
HSK100A-MDSK25-140 8.0-25.4 MDSK25 55-75 140 55 HSK100A
HSK100A-MDSK25-165 8.0-25.4 MDSK25 55-85 165 55 HSK100A
HSK100A-MDSK6-110 3.0-6.0 MDSK6 21-35 110 19.5 HSK100A
HSK100A-MDSK6-125 3.0-6.0 MDSK6 21-35 125 19.5 HSK100A
HSK100A-MDSK6-140 3.0-6.0 MDSK6 21-35 140 19.5 HSK100A
HSK100A-MDSK6-165 3.0-6.0 MDSK6 21-35 165 19.5 HSK100A
HSK50A-MDSK10-70 3.0-10.0 MDSK10 46 70 27.5 HSK50A
HSK50A-MDSK10-90 3.0-10.0 MDSK10 35-41 90 27.5 HSK50A
HSK50A-MDSK13-90 3.0-13.0 MDSK13 66 90 33 HSK50A
HSK50A-MDSK16-115 3.0-16.0 MDSK16 45-70 115 40 HSK50A
HSK50A-MDSK6-70 3.0-6.0 MDSK6 48 70 19.5 HSK50A
HSK50A-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 HSK50A
HSK63A-MDSK10-105 3.0-10.0 MDSK10 31-50 105 27.5 HSK63A
HSK63A-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 HSK63A
HSK63A-MDSK10-135 3.0-10.0 MDSK10 30-50 135 27.5 HSK63A
HSK63A-MDSK10-75 3.0-10.0 MDSK10 49 75 27.5 HSK63A
HSK63A-MDSK10-90 3.0-10.0 MDSK10 31-40 90 27.5 HSK63A
HSK63A-MDSK13-105 3.0-13.0 MDSK13 31-54 105 33 HSK63A
HSK63A-MDSK13-120 3.0-13.0 MDSK13 31-54 120 33 HSK63A
HSK63A-MDSK13-135 3.0-13.0 MDSK13 31-54 135 33 HSK63A
HSK63A-MDSK13-80 3.0-13.0 MDSK13 54 80 33 HSK63A
HSK63A-MDSK13-90 3.0-13.0 MDSK13 64 90 33 HSK63A
HSK63A-MDSK16-105 3.0-16.0 MDSK16 45-60 105 40 HSK63A
HSK63A-MDSK16-120 3.0-16.0 MDSK16 45-60 120 40 HSK63A
HSK63A-MDSK16-135 3.0-16.0 MDSK16 45-60 135 40 HSK63A
HSK63A-MDSK16-80 3.0-16.0 MDSK16 54 80 40 HSK63A
HSK63A-MDSK16-90 3.0-16.0 MDSK16 64 90 40 HSK63A
HSK63A-MDSK20-105 4.0-20.0 MDSK20 79 105 48 HSK63A
HSK63A-MDSK20-120 4.0-20.0 MDSK20 47-70 120 48 HSK63A
HSK63A-MDSK20-135 4.0-20.0 MDSK20 47-70 135 48 HSK63A
HSK63A-MDSK20-90 4.0-20.0 MDSK20 64 90 48 HSK63A
HSK63A-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 HSK63A
HSK63A-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 HSK63A
HSK63A-MDSK6-75 3.0-6.0 MDSK6 21-28 75 19.5 HSK63A
HSK63A-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 HSK63A
NBT30-MDSK10-50 3.0-10.0 MDSK10 30-50 50 27.5 NBT30
NBT30-MDSK10-60 3.0-10.0 MDSK10 30-50 60 27.5 NBT30
NBT30-MDSK10-75 3.0-10.0 MDSK10 30-50 75 27.5 NBT30
NBT30-MDSK10-90 3.0-10.0 MDSK10 30-50 90 27.5 NBT30
NBT30-MDSK13-60 3.0-13.0 MDSK13 31-43 60 33 NBT30
NBT30-MDSK13-75 3.0-13.0 MDSK13 31-60 75 33 NBT30
NBT30-MDSK13-90 3.0-13.0 MDSK13 31-60 90 33 NBT30
NBT30-MDSK16-75 3.0-16.0 MDSK16 45-70 75 40 NBT30
NBT30-MDSK16-75 3.0-16.0 MDSK16 45-60 75 40 NBT30
NBT30-MDSK6-50 3.0-6.0 MDSK6 21-35 50 19.5 NBT30
NBT30-MDSK6-60 3.0-6.0 MDSK6 21-35 60 19.5 NBT30
NBT30-MDSK6-75 3.0-6.0 MDSK6 21-35 75 19.5 NBT30
NBT30-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 NBT30
NBT40-MDSK10-105 3.0-10.0 MDSK10 30-50 105 27.5 NBT40
NBT40-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 NBT40
NBT40-MDSK10-150 3.0-10.0 MDSK10 30-50 150 27.5 NBT40
NBT40-MDSK10-60 3.0-10.0 MDSK10 30-50 60 27.5 NBT40
NBT40-MDSK10-75 3.0-10.0 MDSK10 30-50 75 27.5 NBT40
NBT40-MDSK10-90 3.0-10.0 MDSK10 30-50 90 27.5 NBT40
NBT40-MDSK13-105 3.0-13.0 MDSK13 31-60 105 33 NBT40
NBT40-MDSK13-120 3.0-13.0 MDSK13 31-60 120 33 NBT40
NBT40-MDSK13-15 3.0-13.0 MDSK13 31-60 150 33 NBT40
NBT40-MDSK13-180 3.0-13.0 MDSK13 31-60 180 33 NBT40
NBT40-MDSK13-65 3.0-13.0 MDSK13 31-60 65 33 NBT40
NBT40-MDSK13-75 3.0-13.0 MDSK13 31-60 75 33 NBT40
NBT40-MDSK13-90 3.0-13.0 MDSK13 31-60 90 33 NBT40
NBT40-MDSK16-105 3.0-16.0 MDSK16 45-70 105 40 NBT40
NBT40-MDSK16-120 3.0-16.0 MDSK16 45-70 120 40 NBT40
NBT40-MDSK16-150 3.0-16.0 MDSK16 45-70 150 40 NBT40
NBT40-MDSK16-65 3.0-16.0 MDSK16 45-60 65 40 NBT40
NBT40-MDSK16-75 3.0-16.0 MDSK16 45-70 75 40 NBT40
NBT40-MDSK16-90 3.0-16.0 MDSK16 45-70 90 40 NBT40
NBT40-MDSK20-105 4.0-20.0 MDSK20 50-73 105 48 NBT40
NBT40-MDSK20-120 4.0-20.0 MDSK20 50-73 120 48 NBT40
NBT40-MDSK20-75 4.0-20.0 MDSK20 50-73 75 48 NBT40
NBT40-MDSK20-90 4.0-20.0 MDSK20 50-73 90 48 NBT40
NBT40-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 NBT40
NBT40-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 NBT40
NBT40-MDSK6-60 3.0-6.0 MDSK6 21-35 60 19.5 NBT40
NBT40-MDSK6-75 3.0-6.0 MDSK6 21-35 75 19.5 NBT40
NBT40-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 NBT40
NBT50-MDSK10-105 3.0-10.0 MDSK10 30-50 105 27.5 NBT50
NBT50-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 NBT50
NBT50-MDSK10-135 3.0-10.0 MDSK10 30-50 135 27.5 NBT50
NBT50-MDSK10-165 3.0-10.0 MDSK10 30-50 165 27.5 NBT50
NBT50-MDSK10-195 3.0-10.0 MDSK10 30-50 195 27.5 NBT50
NBT50-MDSK13-105 3.0-13.0 MDSK13 31-60 105 33 NBT50
NBT50-MDSK13-120 3.0-13.0 MDSK13 31-60 120 33 NBT50
NBT50-MDSK13-135 3.0-13.0 MDSK13 31-60 135 33 NBT50
NBT50-MDSK13-165 3.0-13.0 MDSK13 31-60 165 33 NBT50
NBT50-MDSK13-195 3.0-13.0 MDSK13 31-60 195 33 NBT50
NBT50-MDSK16-105 3.0-16.0 MDSK16 45-70 105 40 NBT50
NBT50-MDSK16-120 3.0-16.0 MDSK16 45-70 120 40 NBT50
NBT50-MDSK16-135 3.0-16.0 MDSK16 45-70 135 40 NBT50
NBT50-MDSK16-165 3.0-16.0 MDSK16 45-70 165 40 NBT50
NBT50-MDSK16-195 3.0-16.0 MDSK16 45-70 195 40 NBT50
NBT50-MDSK20-105 4.0-20.0 MDSK20 47-80 105 48 NBT50
NBT50-MDSK20-135 4.0-20.0 MDSK20 47-80 135 48 NBT50
NBT50-MDSK20-165 4.0-20.0 MDSK20 47-80 165 48 NBT50
NBT50-MDSK20-195 4.0-20.0 MDSK20 47-80 195 48 NBT50
NBT50-MDSK25-105 8.0-25.4 MDSK25 55-85 105 55 NBT50
NBT50-MDSK25-135 8.0-25.4 MDSK25 55-85 135 55 NBT50
NBT50-MDSK25-165 8.0-25.4 MDSK25 55-85 165 55 NBT50
NBT50-MDSK25-195 8.0-25.4 MDSK25 55-85 195 55 NBT50
NBT50-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 NBT50
NBT50-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 NBT50
NIT40N-MDSK10-105 3.0-10.0 MDSK10 30-50 105 27.5 NIT40N
NIT40N-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 NIT40N
NIT40N-MDSK10-150 3.0-10.0 MDSK10 30-50 150 27.5 NIT40N
NIT40N-MDSK10-180 3.0-10.0 MDSK10 30-50 180 27.5 NIT40N
NIT40N-MDSK10-60 3.0-10.0 MDSK10 30-50 60 27.5 NIT40N
NIT40N-MDSK10-75 3.0-10.0 MDSK10 30-50 75 27.5 NIT40N
NIT40N-MDSK10-90 3.0-10.0 MDSK10 30-50 90 27.5 NIT40N
NIT40N-MDSK13-105 3.0-13.0 MDSK13 31-60 105 33 NIT40N
NIT40N-MDSK13-120 3.0-13.0 MDSK13 31-60 120 33 NIT40N
NIT40N-MDSK13-150 3.0-13.0 MDSK13 31-60 150 33 NIT40N
NIT40N-MDSK13-180 3.0-13.0 MDSK13 31-60 180 33 NIT40N
NIT40N-MDSK13-65 3.0-13.0 MDSK13 31-60 65 33 NIT40N
NIT40N-MDSK13-75 3.0-13.0 MDSK13 31-60 75 33 NIT40N
NIT40N-MDSK13-90 3.0-13.0 MDSK13 31-60 90 33 NIT40N
NIT40N-MDSK16-105 3.0-16.0 MDSK16 45-70 105 45-70 NIT40N
NIT40N-MDSK16-120 3.0-16.0 MDSK16 45-70 120 40 NIT40N
NIT40N-MDSK16-150 3.0-16.0 MDSK16 45-70 150 40 NIT40N
NIT40N-MDSK16-180 3.0-16.0 MDSK16 45-70 180 40 NIT40N
NIT40N-MDSK16-65 3.0-16.0 MDSK16 45-60 65 40 NIT40N
NIT40N-MDSK16-75 3.0-16.0 MDSK16 45-70 75 40 NIT40N
NIT40N-MDSK16-90 3.0-16.0 MDSK16 45-70 90 40 NIT40N
NIT40N-MDSK20-105 4.0-20.0 MDSK20 50-73 105 48 NIT40N
NIT40N-MDSK20-120 4.0-20.0 MDSK20 50-73 120 48 NIT40N
NIT40N-MDSK20-75 4.0-20.0 MDSK20 50-73 75 48 NIT40N
NIT40N-MDSK20-90 4.0-20.0 MDSK20 50-73 90 48 NIT40N
NIT40N-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 NIT40N
NIT40N-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 NIT40N
NIT40N-MDSK6-60 3.0-6.0 MDSK6 21-35 60 19.5 NIT40N
NIT40N-MDSK6-75 3.0-6.0 MDSK6 21-35 75 19.5 NIT40N
NIT40N-MDSK6-90 3.0-6.0 MDSK6 21-35 90 19.5 NIT40N
NIT50-MDSK10-105 3.0-10.0 MDSK10 30-50 105 27.5 NIT50
NIT50-MDSK10-120 3.0-10.0 MDSK10 30-50 120 27.5 NIT50
NIT50-MDSK10-135 3.0-10.0 MDSK10 30-50 135 27.5 NIT50
NIT50-MDSK10-165 3.0-10.0 MDSK10 30-50 165 27.5 NIT50
NIT50-MDSK10-195 3.0-10.0 MDSK10 30-50 195 27.5 NIT50
NIT50-MDSK13-105 3.0-13.0 MDSK13 31-60 105 33 NIT50
NIT50-MDSK13-120 3.0-13.0 MDSK13 31-60 120 33 NIT50
NIT50-MDSK13-135 3.0-13.0 MDSK13 31-60 135 33 NIT50
NIT50-MDSK13-165 3.0-13.0 MDSK13 31-60 165 33 NIT50
NIT50-MDSK13-195 3.0-13.0 MDSK13 31-60 195 33 NIT50
NIT50-MDSK16-105 3.0-16.0 MDSK16 45-70 105 40 NIT50
NIT50-MDSK16-120 3.0-16.0 MDSK16 45-70 120 40 NIT50
NIT50-MDSK16-135 3.0-16.0 MDSK16 45-70 135 40 NIT50
NIT50-MDSK16-165 3.0-16.0 MDSK16 45-70 165 40 NIT50
NIT50-MDSK16-195 3.0-16.0 MDSK16 45-70 195 40 NIT50
NIT50-MDSK20-105 4.0-20.0 MDSK20 47-80 105 48 NIT50
NIT50-MDSK20-135 4.0-20.0 MDSK20 47-80 135 48 NIT50
NIT50-MDSK20-165 4.0-20.0 MDSK20 47-80 165 48 NIT50
NIT50-MDSK20-195 4.0-20.0 MDSK20 47-80 195 48 NIT50
NIT50-MDSK25-105 8.0-25.4 MDSK25 55-85 105 55 NIT50
NIT50-MDSK25-135 8.0-25.4 MDSK25 55-85 135 55 NIT50
NIT50-MDSK25-165 8.0-25.4 MDSK25 55-85 165 55 NIT50
NIT50-MDSK25-195 8.0-25.4 MDSK25 55-85 195 55 NIT50
NIT50-MDSK6-105 3.0-6.0 MDSK6 21-35 105 19.5 NIT50
NIT50-MDSK6-120 3.0-6.0 MDSK6 21-35 120 19.5 NIT50
NIT50-MDSK6-135 3.0-6.0 MDSK6 21-35 135 19.5 NIT50
