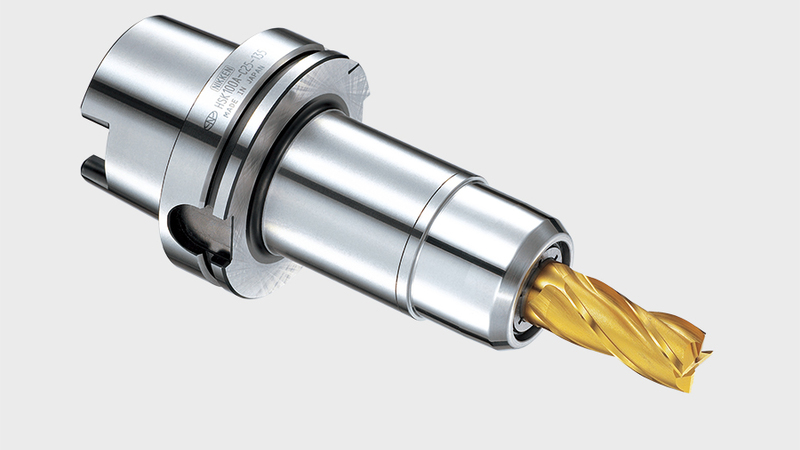

Mandrin de fraisage Multi-Lock

Le mandrin Multi-Lock de NIKKEN est le tout « dernier mandrin mécanique » !

La structure se compose en deux parties - le corps principal est traitée et utlise le procédé cryogénique « sub zéro », un alésage précis avec rainures. Une bague de serrage externe fabriqué séparément vient se serrer avec grande précision.

A l'intérieur de l’ensemble, se trouve une cage à aiguille en acier contenant des centaines d'aiguilles en acier trempé et enduit ainsi qu'une série de circlips, de joints et d'entretoises - Complexe mais puissant une fois que tout est combiné !

Son utilisation est très simple mais extrêmement efficace. L'outil est inserré directement dans ou à l'aide d'une pince dans le corps du mandrin et l'écrou sera serré jusqu'à sa butée.

Le serrage de l'écrou se fait d'abord manuellement puis par la clé appropriée. Cela entraîne la « remontée » de l'écrou sur le corps principal. La déformation qui écrase l'alésage principal fendu autour de la queue de l'outil en la saisissant sur toute sa longueur.

Il est nécessaire que l'écrou soit en contact avec la face du corps du porte-outils. L'outil de coupe est retenu par la force et de la friction appliquée à la tige de l'outil lorsque la partie intérieure comprimée. La puissance de serrage du Multi-Lock NIKKEN est imbattable et est au moins 3 à 4 fois supérieure à celle des autres produits comparables sur le marché ! Force de préhension absolue et précise !

Concernant toutes les solutions d’outillage NIKKEN, pour répondre aux exigences des clients/des procédés et des outils de machines, le Multi-Lock dispose de plusieurs dimensions et d’options.

Le Multi-Lock standard est doté d'un écrou pour être serré avec une clé. Il existe aussi en type UGV qui nécessite la clé à roulements « GH » exclusive pour le serrage.

Le Multi-Lock est plus efficace en cas de « serrage direct » (quand la capacité du Multi-Lock est égale au diamètre de queue de l’outil de coupe). Pour une polyvalence accrue, nous fournissons également notre gamme de pinces cylindriques de précision KM.

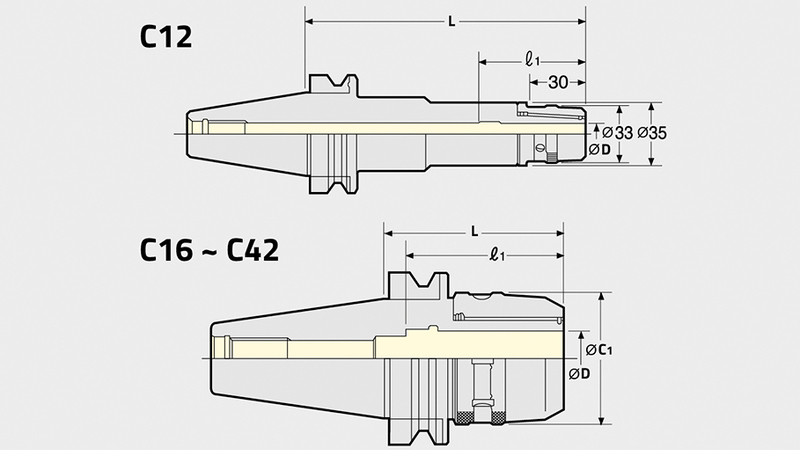

Le Multi-Lock, en fonction du diamètre de l'outil, est disponible en 6 tailles standards :

• C12 - Serrage direct de 12 mm, ou avec une pince correspondant aux diamètres de 2,0 à 10,0 mm.
• C16 - Serrage direct de 16 mm, ou avec une pince correspondant aux diamètres de 2,0 à 12,0 mm.
• C20 - Serrage direct de 20 mm, ou avec une pince correspondant aux diamètres de 2,0 à 16,0 mm.
• C25 - Serrage direct de 25 mm, ou avec une pince correspondant aux diamètres de 3,0 à 22,0 mm.
• C32 - Serrage direct de 32 mm, ou avec une pince correspondant aux diamètres de 3,0 à 30,0 mm.
• C42 - Serrage direct de 42 mm, ou avec une pince correspondant aux diamètres de 3,0 à 40,0 mm.

Il est également possible d'être utilisé avec arrosage centre en utilisant nos pinces filetées de précision avec une coiffe CKFN.
