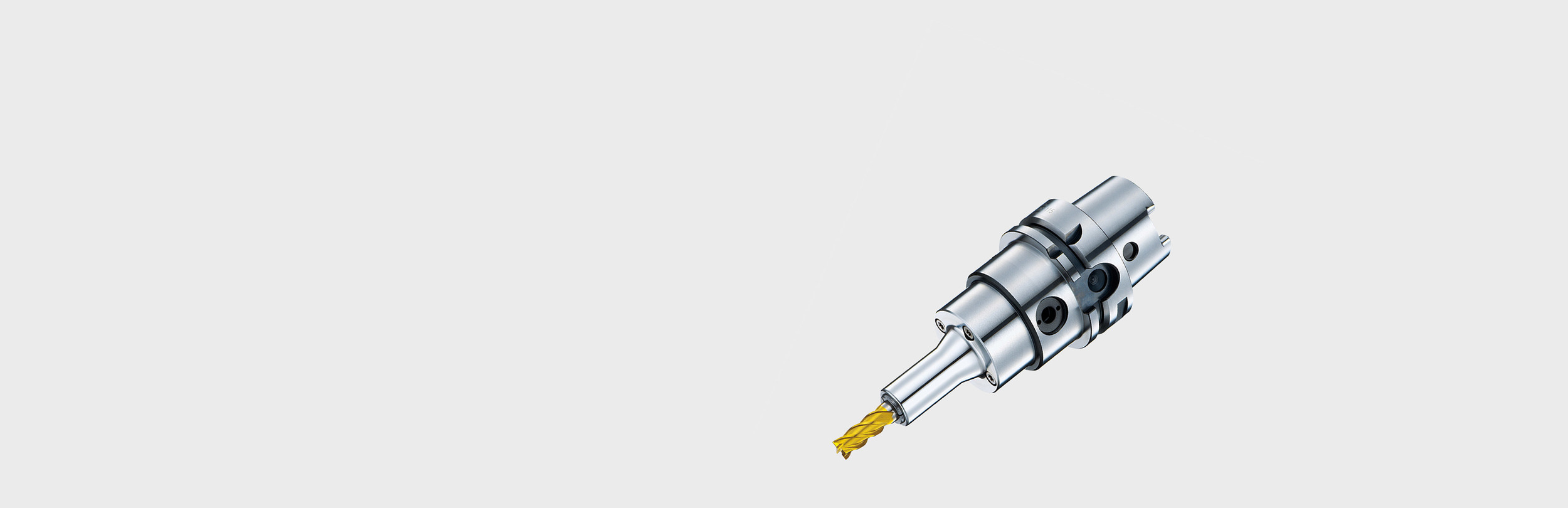

Le Mini-Mini Advanced Alpha de NIKKEN est la dernière génération des mandrins Mini-Mini.

Complètement reconçu récemment, ce système, tout comme les porte-fraises Slim Chuck et Major Dream, repose sur un système de pince à 8 degrés. Le Mini-Mini est différent par sa structure en adaptant une pince qui est étendue et qui est doté d’un diamètre de positionnement « pilote » avec un alésage fileté à l’arrière.

Une fois qu’elle est chargée dans le porte-outil, la pince se fixe par le biais d’une barre de traction interne est activée sur le côté. Celle-ci à l’aide d’engrenages internes, tire la pince vers l’arrière pour la serrer. Ce concept élimine complètement le besoin d’un écrou de serrage externe et permet au Mini-Mini d’être l’un des systèmes de pince les plus efficaces et les plus compacts sur le marché.

L’avantage principal de cette conception est que, du fait de l’élimination de l’écrou externe et de son filetage, le diamètre de l’embout avant peut être considérablement plus compact. Cela fournit au client un excellent accès et un espace adéquat pour les zones exigeantes et difficiles à atteindre sur certaines pièces et certains composants.

  • Garantie de sortie 3 µm à 4 x Diamètre

  • Rondelle TiN - NOUVEAU pour le Mini-Mini Advanced Alpha - Système de double palier TiN

  • Système de pince à 8º avec extension de longueur et positionnement pilote arrière pour une rigidité améliorée

  • Conception compacte

  • Standard grande vitesse jusqu’à 30 000 tr/min à G2.5

  • Option Système d'arrosage JET disponibles

Le Mini-Mini Advanced Alpha est disponible en deux conceptions : La version standard « AA », qui effectue le serrage à l’aide de deux engrenages coniques. Le premier engrenage « d’entraînement » est accessible avec la clé de serrage à partir du côté du porte-outils, et le second, qui est actionné par l’engrenage d’entraînement et intégré à la barre de traction, tire et serre la pince. En tant qu’alternative, la solution « AT » est maintenant disponible. Cette conception, principalement pour les cônes HSK, présente une structure beaucoup plus simple avec un serrage direct à l’aide d’une barre de traction à « vissage direct » interne. La clé de serrage est étendue et atteint la barre de traction à partir de l’arrière du cône pour directement serrer la pince.

Toujours surveiller cet espace pour notre NOUVEAU Mini-Mini Master’ range. Élargir l’envergure et les capacités de notre solution Mini-Mini en fournissant deux nouvelles tailles de capacité plus importante parfaitement adaptées aux procédés de fraisage trochoïdal et de fabrication en aérospatiale. Notre nouvelle solution NEW Hybrid Shrink-Fit est également disponible au lancement. Cette solution se charge directement dans le porte-outils Mini-Mini Master pour fournir une alternative polyvalente et économique aux Shrink-Fit standards.

Comme pour les autres solutions de pinces NIKKEN, le Mini-Mini présente une envergure large et variée. Des options sont disponibles pour s’adapter à tous les choix de procédés par rapport à la taille, à la longueur et à la configuration de la tige. Le Mini-Mini est fabriqué en version grande vitesse et peut également être fourni dans les variantes à longueur étendue et à tige droite pour des capacités d’application accrues.

Tous les mandrins Mini-Mini utilisent de simples clés à laine pour le serrage de la pince qui est normalement incluse comme un accessoire standard.

Le Mini-Mini est disponible en 3 tailles :

  • MMC4 -correspondant aux diamètres de 1,0 mm à 4,0 mm.
  • MMC8 -correspondant aux diamètres de 2,0 mm à 8,0 mm.
  • MMC12 -correspondant aux diamètres de 4,0 mm à 12,0 mm.

Pour le choix des pinces, lors de l’utilisation de l’option de mandrin Mini-Mini de type « entièrement central », deux options principales sont possibles. Une pince à fixation mécanique (VMK) pour les outils de coupe qui comportent un orifice pour l'arrosage au centre et également une pince alternative de type « JET » (VMK-J) comportant trois rainures en forme de « V » dans l'alésage principal pour amener le liquide de refroidissement à l'extérieur de l'outil de coupe. Bien sûr, les deux sont très efficaces dans le retrait des copeaux et l’introduction du liquide de refroidissement aux endroits appropriés !

MINI-MINI AT avec serrage arrière pour HSK disponible

DIAMETRE ‘D’ REFERENCE LONG.’H’ LONG.’L’ DIAM.ECROU’C’ CONE
BT30-MMC12-105 4.0-12.0 MMC12 20.0-31.0 105 30 BT30
BT30-MMC4-105 1.0-4.0 MMC4 5.5-15.0 105 15 BT30
BT30-MMC8-105 2.0-8.0 MMC8 9.4-15.0 105 20 BT30
BT40-MMC12-120 4.0-12.0 MMC12 20.0-31.0 120 30 BT40
BT40-MMC12-150 4.0-12.0 MMC12 20.0-31.0 150 30 BT40
BT40-MMC12-90 4.0-12.0 MMC12 20.0-31.0 90 30 BT40
BT40-MMC4-90 1.0-4.0 MMC4 5.5-15.0 90 15 BT40
BT40-MMC8-120 2.0-8.0 MMC8 9.4-15.0 120 20 BT40
BT40-MMC8-150 2.0-8.0 MMC8 9.4-15.0 150 20 BT40
BT40-MMC8-90 2.0-8.0 MMC8 9.4-15.0 90 20 BT40
BT50-MMC12-105 4.0-12.0 MMC12 20.0-31.0 105 30 BT50
BT50-MMC12-135 4.0-12.0 MMC12 20.0-31.0 135 30 BT50
BT50-MMC12-135 4.0-12.0 MMC12 20.0-31.0 135 30 BT50
BT50-MMC12-165 4.0-12.0 MMC12 20.0-31.0 165 30 BT50
BT50-MMC12-195 4.0-12.0 MMC12 20.0-31.0 195 30 BT50
BT50-MMC4-105 1.0-4.0 MMC4 5.5-15.0 105 15 BT50
BT50-MMC8-105 2.0-8.0 MMC8 9.4-15.0 105 20 BT50
BT50-MMC8-135 2.0-8.0 MMC8 9.4-15.0 135 20 BT50
BT50-MMC8-165 2.0-8.0 MMC8 9.4-15.0 165 20 BT50
BT50-MMC8-195 2.0-8.0 MMC8 9.4-15.0 195 20 BT50
HSK100A-MMC12C-120-AT 4.0-12.0 MMC12C 20.0-31.0 120-AT 30 HSK100A
HSK100A-MMC12C-130 4.0-12.0 MMC12C 20.0-31.0 130 30 HSK100A
HSK100A-MMC12C- 145-AT 4.0-12.0 MMC12C 20.0-31.0 145-AT 30 HSK100A
HSK100A-MMC12C-160 4.0-12.0 MMC12C 20.0-31.0 160 30 HSK100A
HSK100A-MMC12C-190 4.0-12.0 MMC12C 20.0-31.0 190 30 HSK100A
HSK100A-MMC4-131 1.0-4.0 MMC4 5.5-15.0 131 15 HSK100A
HSK100A-MMC8C-117-AT 2.0-8.0 MMC8C 9.4-15.0 117-AT 20 HSK100A
HSK100A-MMC8C-130 2.0-8.0 MMC8C 9.4-15.0 130 20 HSK100A
HSK100A-MMC8C- 145-AT 2.0-8.0 MMC8C 9.4-15.0 145-AT 20 HSK100A
HSK100A-MMC8C-160 2.0-8.0 MMC8C 9.4-15.0 160 20 HSK100A
HSK100A-MMC8C-190 2.0-8.0 MMC8C 9.4-15.0 190 20 HSK100A
HSK25EN-MMC4-60-AT 1.0-4.0 MMC4 5.5-15.0 60-AT 15 HSK25EN
HSK32EN-MMC4-65-AT 1.0-4.0 MMC4 5.5-15.0 65-AT 15 HSK32EN
HSK40AN-MMC4-65-AT 1.0-4.0 MMC4 5.5-15.0 65-AT 15 HSK40AN
HSK40EN-MMC4-65-AT 1.0-4.0 MMC4 5.5-15.0 65-AT 15 HSK40EN
HSK50A-MMC12C-129 4.0-12.0 MMC12C 20.0-31.0 129 30 HSK50A
HSK50A-MMC12C-159 4.0-12.0 MMC12C 20.0-31.0 159 30 HSK50A
HSK50A-MMC12C-189 4.0-12.0 MMC12C 20.0-31.0 189 30 HSK50A
HSK50A-MMC4-128 1.0-4.0 MMC4 5.5-15.0 128 15 HSK50A
HSK50A-MMC4-70-AT 1.0-4.0 MMC4 5.5-15.0 70-AT 15 HSK50A
HSK50A-MMC8C-127 2.0-8.0 MMC8C 9.4-15.0 127 20 HSK50A
HSK50A-MMC8C-157 2.0-8.0 MMC8C 9.4-15.0 157 20 HSK50A
HSK50A-MMC8C-187 2.0-8.0 MMC8C 9.4-15.0 187 20 HSK50A
HSK50E-MMC12C-129 4.0-12.0 MMC12C 20.0-31.0 129 30 HSK50E
HSK50E-MMC4-128 1.0-4.0 MMC4 5.5-15.0 128 15 HSK50E
HSK50E-MMC4-70-AT 1.0-4.0 MMC4 5.5-15.0 70-AT 15 HSK50E
HSK50E-MMC8C-127 2.0-8.0 MMC8C 9.4-15.0 127 20 HSK50E
HSK63A-MMC12C-110-AT 4.0-12.0 MMC12C 20.0-31.0 110-AT 30 HSK63A
HSK63A-MMC12C-117 4.0-12.0 MMC12C 20.0-31.0 117 30 HSK63A
HSK63A-MMC12C- 135-AT 4.0-12.0 MMC12C 20.0-31.0 135-AT 30 HSK63A
HSK63A-MMC12C-147 4.0-12.0 MMC12C 20.0-31.0 147 30 HSK63A
HSK63A-MMC12C-177 4.0-12.0 MMC12C 20.0-31.0 177 30 HSK63A
HSK63A-MMC4-116 1.0-4.0 MMC4 5.5-15.0 116 15 HSK63A
HSK63A-MMC8C-107-AT 2.0-8.0 MMC8C 9.4-15.0 107-AT 20 HSK63A
HSK63A-MMC8C-115 2.0-8.0 MMC8C 9.4-15.0 115 20 HSK63A
HSK63A-MMC8C- 135-AT 2.0-8.0 MMC8C 9.4-15.0 135-AT 20 HSK63A
HSK63A-MMC8C-145 2.0-8.0 MMC8C 9.4-15.0 145 20 HSK63A
HSK63A-MMC8C-175 2.0-8.0 MMC8C 9.4-15.0 175 20 HSK63A
HSK63E-MMC12C-110-AT 4.0-12.0 MMC12C 20.0-31.0 110-AT 30 HSK63E
HSK63E-MMC12C-117 4.0-12.0 MMC12C 20.0-31.0 117 30 HSK63E
HSK63E-MMC12C- 135-AT 4.0-12.0 MMC12C 20.0-31.0 135-AT 30 HSK63E
HSK63E-MMC4-116 1.0-4.0 MMC4 5.5-15.0 116 15 HSK63E
HSK63E-MMC8C-107-AT 2.0-8.0 MMC8C 9.4-15.0 107-AT 20 HSK63E
HSK63E-MMC8C-115 2.0-8.0 MMC8C 9.4-15.0 115 20 HSK63E
HSK63E-MMC8C- 135-AT 2.0-8.0 MMC8C 9.4-15.0 135-AT 20 HSK63E
HSK63F-MMC12C-129 4.0-12.0 MMC12C 20.0-31.0 129 30 HSK63F
HSK63F-MMC4-128 1.0-4.0 MMC4 5.5-15.0 128 15 HSK63F
HSK63F-MMC4-70-AT 1.0-4.0 MMC4 5.5-15.0 70-AT 15 HSK63F
HSK63F-MMC8C-127 2.0-8.0 MMC8C 9.4-15.0 127 20 HSK63F
IT40-MMC12-120 4.0-12.0 MMC12 20.0-31.0 120 30 IT40
IT40-MMC12-90 4.0-12.0 MMC12 20.0-31.0 90 30 IT40
IT40-MMC4-90 1.0-4.0 MMC4 5.5-15.0 90 15 IT40
IT40-MMC8-120 2.0-8.0 MMC8 9.4-15.0 120 20 IT40
IT40-MMC8-90 2.0-8.0 MMC8 9.4-15.0 90 20 IT40
IT50-MMC12-105 4.0-12.0 MMC12 20.0-31.0 105 30 IT50
IT50-MMC12-135 4.0-12.0 MMC12 20.0-31.0 135 30 IT50
IT50-MMC12-165 4.0-12.0 MMC12 20.0-31.0 165 30 IT50
IT50-MMC4-105 1.0-4.0 MMC4 5.5-15.0 105 15 IT50
IT50-MMC8-105 2.0-8.0 MMC8 9.4-15.0 105 20 IT50
IT50-MMC8-135 2.0-8.0 MMC8 9.4-15.0 135 20 IT50
IT50-MMC8-165 2.0-8.0 MMC8 9.4-15.0 165 20 IT50
MBT40-MMC12-120 4.0-12.0 MMC12 20.0-31.0 120 30 MBT40
MBT40-MMC12-90 4.0-12.0 MMC12 20.0-31.0 90 30 MBT40
MBT40-MMC4-90 1.0-4.0 MMC4 5.5-15.0 90 15 MBT40
MBT40-MMC8-120 2.0-8.0 MMC8 9.4-15.0 120 20 MBT40
MBT40-MMC8-90 2.0-8.0 MMC8 9.4-15.0 90 20 MBT40
MBT50-MMC12-105 4.0-12.0 MMC12 20.0-31.0 105 30 MBT50
MBT50-MMC12-135 4.0-12.0 MMC12 20.0-31.0 135 30 MBT50
MBT50-MMC12-165 4.0-12.0 MMC12 20.0-31.0 165 30 MBT50
MBT50-MMC4-105 1.0-4.0 MMC4 5.5-15.0 105 15 MBT50
MBT50-MMC8-105 2.0-8.0 MMC8 9.4-15.0 105 20 MBT50
MBT50-MMC8-135 2.0-8.0 MMC8 9.4-15.0 135 20 MBT50
MBT50-MMC8-165 2.0-8.0 MMC8 9.4-15.0 165 20 MBT50
MIT40-MMC12-120 4.0-12.0 MMC12 20.0-31.0 120 30 MIT40
MIT40-MMC12-90 4.0-12.0 MMC12 20.0-31.0 90 30 MIT40
MIT40-MMC8-120 2.0-8.0 MMC8 9.4-15.0 120 20 MIT40
MIT40-MMC8-90 2.0-8.0 MMC8 9.4-15.0 90 20 MIT40
MIT50-MMC12-105 4.0-12.0 MMC12 20.0-31.0 105 30 MIT50
MIT50-MMC12-135 4.0-12.0 MMC12 20.0-31.0 135 30 MIT50
MIT50-MMC12-165 4.0-12.0 MMC12 20.0-31.0 165 30 MIT50
MIT50-MMC8-105 2.0-8.0 MMC8 9.4-15.0 105 20 MIT50
MIT50-MMC8-135 2.0-8.0 MMC8 9.4-15.0 135 20 MIT50
MIT50-MMC8-165 2.0-8.0 MMC8 9.4-15.0 165 20 MIT50
NBT30-MMC12-105 4.0-12.0 MMC12 20.0-31.0 105 30 NBT30
NBT30-MMC4-105 1.0-4.0 MMC4 5.5-15.0 105 15 NBT30
NBT30-MMC8-105 2.0-8.0 MMC8 9.4-15.0 105 20 NBT30
NBT40-MMC12-120 4.0-12.0 MMC12 20.0-31.0 120 30 NBT40
NBT40-MMC12-150 4.0-12.0 MMC12 20.0-31.0 150 30 NBT40
NBT40-MMC12-90 4.0-12.0 MMC12 20.0-31.0 90 30 NBT40
NBT40-MMC4-90 1.0-4.0 MMC4 5.5-15.0 90 15 NBT40
NBT40-MMC8-120 2.0-8.0 MMC8 9.4-15.0 120 20 NBT40
NBT40-MMC8-150 2.0-8.0 MMC8 9.4-15.0 150 20 NBT40
NBT40-MMC8-90 2.0-8.0 MMC8 9.4-15.0 90 20 NBT40
NBT50-MMC12-105 4.0-12.0 MMC12 20.0-31.0 105 30 NBT50
NBT50-MMC12-135 4.0-12.0 MMC12 20.0-31.0 135 30 NBT50
NBT50-MMC12-165 4.0-12.0 MMC12 20.0-31.0 165 30 NBT50
NBT50-MMC12-195 4.0-12.0 MMC12 20.0-31.0 195 30 NBT50
NBT50-MMC4-105 1.0-4.0 MMC4 5.5-15.0 105 15 NBT50
NBT50-MMC8-105 2.0-8.0 MMC8 9.4-15.0 105 20 NBT50
NBT50-MMC8-135 2.0-8.0 MMC8 9.4-15.0 135 20 NBT50
NBT50-MMC8-165 2.0-8.0 MMC8 9.4-15.0 165 20 NBT50
NBT50-MMC8-195 2.0-8.0 MMC8 9.4-15.0 195 20 NBT50
NIT40-MMC12-120 4.0-12.0 MMC12 20.0-31.0 120 30 NIT40
NIT40-MMC12-90 4.0-12.0 MMC12 20.0-31.0 90 30 NIT40
NIT40-MMC8-120 2.0-8.0 MMC8 9.4-15.0 120 20 NIT40
NIT40-MMC8-90 2.0-8.0 MMC8 9.4-15.0 90 20 NIT40
NIT50-MMC12-105 4.0-12.0 MMC12 20.0-31.0 105 30 NIT50
NIT50-MMC12-135 4.0-12.0 MMC12 20.0-31.0 135 30 NIT50
NIT50-MMC12-165 4.0-12.0 MMC12 20.0-31.0 165 30 NIT50
NIT50-MMC8-105 2.0-8.0 MMC8 9.4-15.0 105 20 NIT50
NIT50-MMC8-135 2.0-8.0 MMC8 9.4-15.0 135 20 NIT50
NIT50-MMC8-165 2.0-8.0 MMC8 9.4-15.0 165 20 NIT50
