Mandrin Porte-Pince MICRO VC
Le nouveau mandrin MICRO VC:
Le NOUVEAU Mandrin porte-pinces NIKKEN "MICRO VC", disponible en monobloc pour les broches compactes à grande vitesse et en queues cylindrique, est une solution innovante pour améliorer les processus d'usinage de faibles diamètres et pour les broches de dernière génération à haute vitesse. Pour cela, un mandrin équilibré avec fort serrage de l'outil est impératif. Disponible en configurations cylindrique (MVH) et conique (MVHT), la NOUVELLE gamme de porte-outils MVH est optimisée pour les broches HSK à grande vitesse et, en offrant une précision et une fiabilité suprêmes grâce à la pince à 8 degrés de NIKKEN, se dédie parfaitement aux pièces et procédés normalement appliqués à ce type de plateforme compacte. Les composants de faible volume, très détaillés et souvent coûteux peuvent exiger une précision supérieure, un dégagement optimal et un accès ultime - Le MVH a été conçu exactement pour ces pièces!
NOUVEAU HSK-E - :
Le nouveau mandrin Micro VC a été principalement conçu pour les broches HSK-E. Contrairement aux mandrins HSK-A plus courants, la forme du cône est conçue et optimisée pour une rotation à grande vitesse et est donc entièrement symétrique, sans fentes d'entraînement ou trou d'outillage.

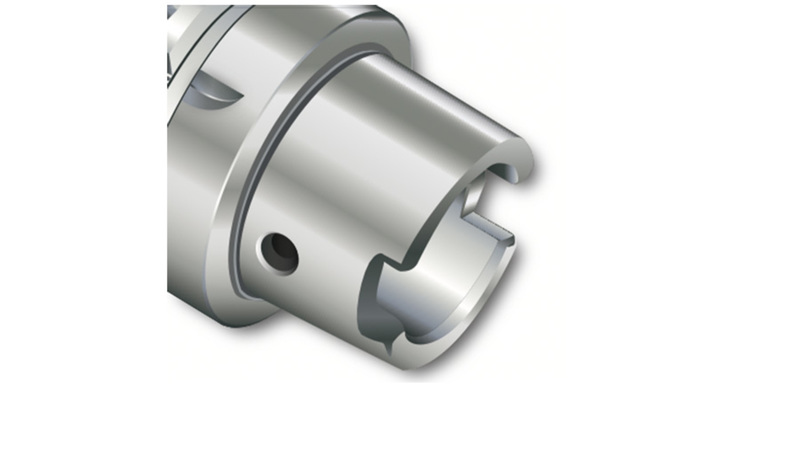

HSK-A

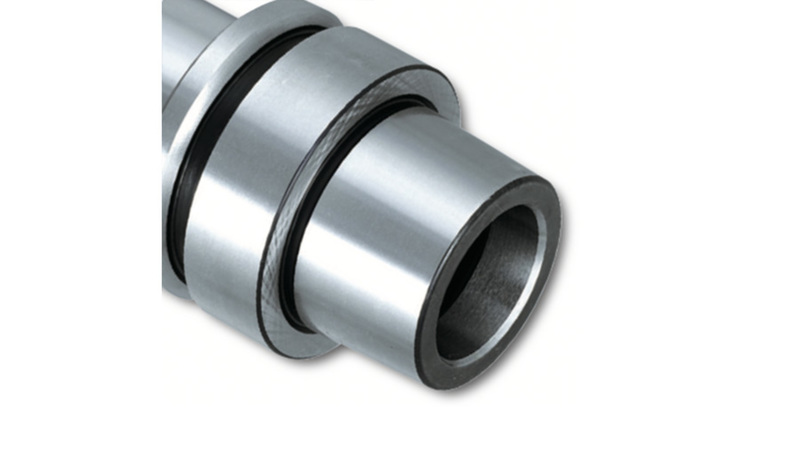

HSK-E
-
Concentricité : 3μm à 3x Diamètre
-
Haute vitesse : MAX. 50 000 min-1
-
Pinces coniques 8° : Serrage Supérieur
-
Chargement rapide et facile
NOUVEAU Queue cylindrique Micro VC :
Cette extension polyvalente à queue cylindrique MVH offre une utilisation plus efficace des outils de coupe de longueur standard. Disponible en deux diamètres, ce choix supplémentaire élimine le besoin d'outils de coupe coûteux sur toute la longueur. Lorsqu'une longueur spéciale est requise, des économies significatives et une fiabilité sont acquises sur ces processus complexes. En utilisant des outils de coupe standards, en conjonction avec un mandrin à pince approprié, la solution MVH à queue cylindrique simplifie les opérations, réduit les stocks d'outils, diminue les coûts et minimise la complexité d'usinage.
DIAMETRE ‘D’ | REFERENCE | LONG.’L’ | DIAM.ECROU’C’ | CONE | |
---|---|---|---|---|---|
HSK20E-MVH4-33 | 3.0-4.0 | MVH4 | 33 | 12 | HSK20E |
HSK20E-MVH6-35 | 3.0-6.0 | MVH6 | 35 | 14 | HSK20E |
HSK25E-MVH4-45 | 3.0-4.0 | MVH4 | 45 | 12 | HSK25E |
HSK25E-MVH6-45 | 3.0-6.0 | MVH6 | 45 | 14 | HSK25E |
HSK25E-MVHT4-45 | 3.0-4.0 | MVHT4 | 45 | 12 | HSK32E |
HSK25E-MVHT6-45 | 3.0-6.0 | MVHT6 | 45 | 14 | HSK32E |
HSK32E-MVHT4-45 | 3.0-4.0 | MVHT4 | 45 | 12 | HSK32E |
HSK32E-MVHT4-60 | 3.0-4.0 | MVHT4 | 60 | 12 | HSK32E |
HSK32E-MVHT6-45 | 3.0-6.0 | MVHT6 | 45 | 14 | HSK32E |
HSK32E-MVHT6-60 | 3.0-6.0 | MVHT6 | 60 | 14 | HSK32E |
HSK40E-MVH4-45 | 3.0-4.0 | MVH4 | 45 | 12 | HSK40E |
HSK40E-MVHT4-60 | 3.0-4.0 | MVHT4 | 60 | 12 | HSK40E |
HSK40E-MVHT6-60 | 3.0-6.0 | MVHT6 | 60 | 14 | HSK40E |
HSK50E-MVH4-50 | 3.0-4.0 | MVH4 | 50 | 12 | HSK50E |
HSK50E-MVH6-55 | 3.0-6.0 | MVH6 | 55 | 14 | HSK50E |
HSK50E-MVHT4-80 | 3.0-4.0 | MVHT4 | 80 | 12 | HSK50E |
HSK50E-MVHT6-80 | 3.0-6.0 | MVHT6 | 80 | 14 | HSK50E |
S12-MVH4-130 | 3.0-4.0 | MVH4 | 130 | 12 | 12mm |
S13-MVH6-160 | 3.0-6.0 | MVH6 | 160 | 14 | 13mm |
