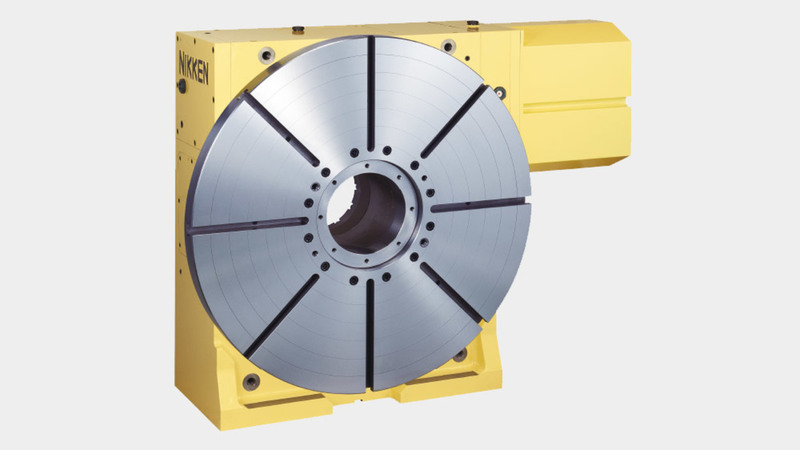

Offrant une haute précision et une durabilité inégalée, la table rotative standard CNC1003 est la solution idéale pour la coupe profonde de matériaux très rigides et pour la division et la coupe au plomb de pièces de grande taille.

Avec un grand trou traversant et un puissant système de serrage, la CNC1003 maintient une précision et des performances élevées même après une utilisation à long terme ; elle offre une grande résistance et une grande rigidité.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

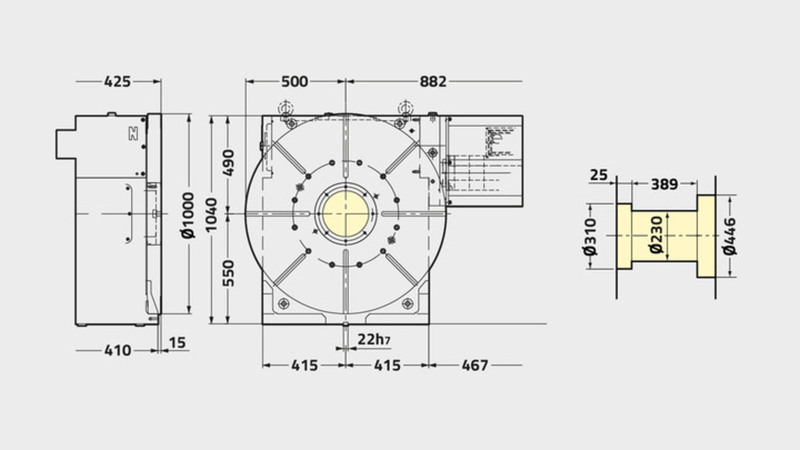

CNC1003
Diamètre du plateau [Ømm] 1000
Type/gamme de table EXTRA LARGE
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 230
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 550
Hauteur d'axe [mm] 22 (Optionnell)
Système de blocage Hydraulique
Couple de blocage [Nm] 7000
Inertie à l’arbre du moteur [Kg m2 x 103] 6.3
Servomoteur [min1] αiF30·2000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 5.5
Rapport de réduction 1/360
Précision d’indexation [sec] 15
Précision d’indexation, ultra précision [sec] -
Poids net [Kg] 2210
Charge verticale maximale sur le plateau [Kg] 2000
Charge horizontale maximale sur le plateau [Kg] 4000
Effort axiale horizontal maximale sur la table [Kg] 281250
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 20067
Effort axiale maximale sur la table [F x L Nm] 42190
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] 300
Inertie de travail maximum [Kg m2] 234
Couple d'entrainement [Nm] 3168
