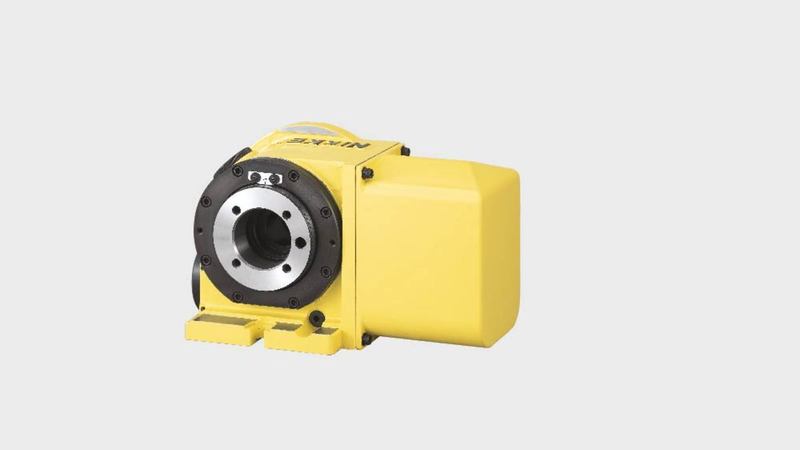

Le CNC-105 est la plus petite table rotative CNC fabriquée par NIKKEN. Malgré sa taille, le CNC-105 offre une précision, une rigidité et une durabilité inégalées, ce qui fait de cette table rotative une solution idéale. Avec le serrage pneumatique, cette table rotative est utilisée par un grand nombre de clients sur leurs petits centres d'usinage verticaux pour offrir des capacités de quatrième axe à un prix abordable.

Cette table rotative polyvalente est disponible avec des moteurs à gauche et à droite et convient à l'indexation et à la découpe de pièces de petites dimensions.

Le CNCZ105 est équipée en standard d'un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement.

La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre au mieux à vos besoins particuliers - voir la section Téléchargements ou bien vouloir nous contacter pour plus d’informations.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

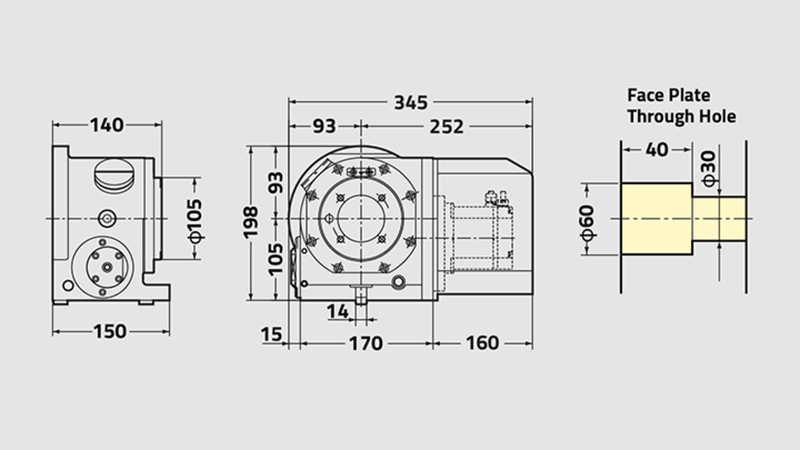

CNC(Z)105
Diamètre du plateau [Ømm] 105
Type/gamme de table COMPACT
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 60
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 105
Système de blocage AIR
Couple de blocage [Nm] 205
Inertie à l’arbre du moteur [Kg m2 x 103] 0.06
Servomoteur [min1] αiF1·3000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 33.3 (66.6)
Rapport de réduction 1/90 (1/45)
Précision d’indexation [sec] ±30
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 32
Charge verticale maximale sur le plateau [Kg] 30
Charge horizontale maximale sur le plateau [Kg] 60
Effort axiale horizontal maximale sur la table [Kg] 8800
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 275
Effort axiale maximale sur la table [F x L Nm] 220
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] N/A
Inertie de travail maximum [Kg m2] 0.04 (0.02)
Couple d'entrainement [Nm] 36 (27)
