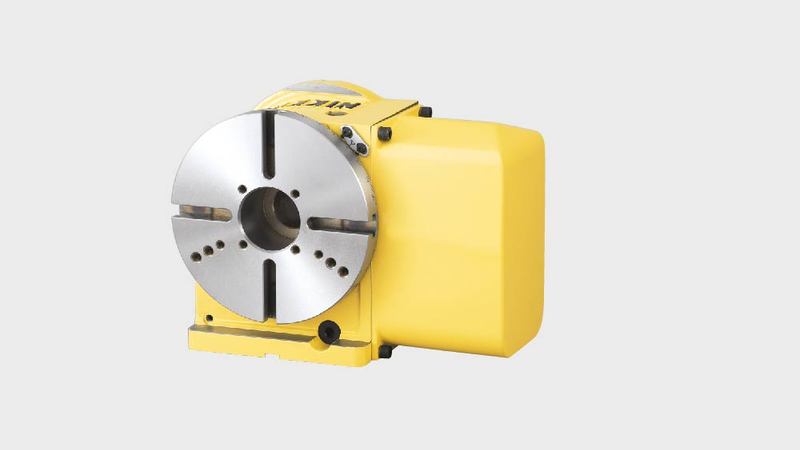

La table rotative NIKKEN CNC202 est une des plus populaires des fabricants de centres d’usinage verticaux. Ce classique de NIKKEN offre des performances exceptionnelles pour une table rotative à serrage pneumatique.
Avec un faible encombrement, il pourrait s'avérer être exactement la solution dont vous avez besoin pour transformer votre centre d'usinage existant en une machine à quatre axes offrant un retour sur investissement substantiel tout en vous permettant de prendre en charge une myriade de nouveaux travaux qui étaient auparavant « hors de portée ».
Le CNCZ202 est équipée en standard d'un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement notable.
La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.
CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019
(PDF - 62.5 MB)

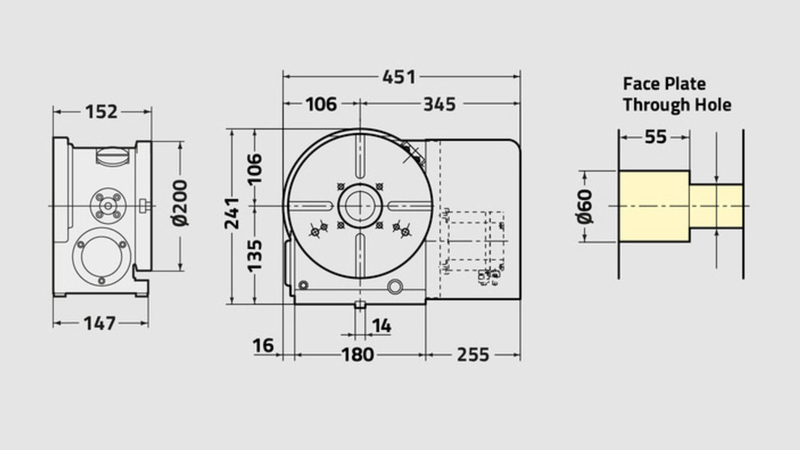

CNC(Z)202 | |
---|---|
Diamètre du plateau [Ømm] | 200 |
Type/gamme de table | COMPACT |
Orientation du moteur standard (Option à gauche disponibles) | Vue du côté droit |
Diamètre de broche [Ømm H7] | 60 |
Nombre de broches x pas [mm] | 1 |
Hauteur d'axe [mm] | 135 |
Hauteur d'axe [mm] | 12 |
Système de blocage | AIR |
Couple de blocage [Nm] | 303 |
Inertie à l’arbre du moteur [Kg m2 x 103] | 0.09 |
Servomoteur [min1] | αiF4·3000 |
Incrément minimum [Degrés] | 0.001 |
Vitesse de rotation [min1] | 33.3 (66.6) |
Rapport de réduction | 1/90 (1/45) |
Précision d’indexation [sec] | ±20 |
Précision d’indexation, ultra précision [sec] | N/A |
Poids net [Kg] | 55 |
Charge verticale maximale sur le plateau [Kg] | 100 |
Charge horizontale maximale sur le plateau [Kg] | 200 |
Effort axiale horizontal maximale sur la table [Kg] | 18000 |
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] | 542 |
Effort axiale maximale sur la table [F x L Nm] | 690 |
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] | 50 |
Inertie de travail maximum [Kg m2] | 1.0 (0.5) |
Couple d'entrainement [Nm] | 114 (115) |
