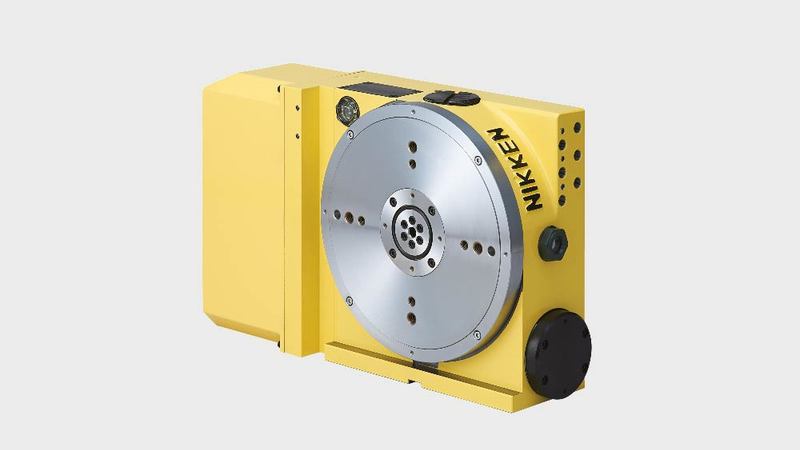

Le CNC205 est une table rotative CNC compacte ultra mince conçue pour les applications de tourillon.
Avec une épaisseur de corps de 98 mm, soit 54 mm plus mince que les modèles précédents, le CNC205 offre une puissance de serrage extraordinaire de 380 Nm pour maximiser l’espace d’usinage tout en maintenant une qualité supérieure.
Pour les machines sans source d'énergie hydraulique, une unité hydro- pneumatique est fournie en standard pour assurer une puissante fonction d'alimentation hydraulique en utilisant uniquement de l'air.
Une table d’appui ultra-mince est également disponible pour davantage étendre la zone d’usinage.
Le CNCZ105 est équipée en standard d'un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement notable.
La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre au mieux à vos besoins particuliers - voir la section Téléchargements ou bien vouloir nous contacter pour plus d’informations.


CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019
(PDF - 62.5 MB)

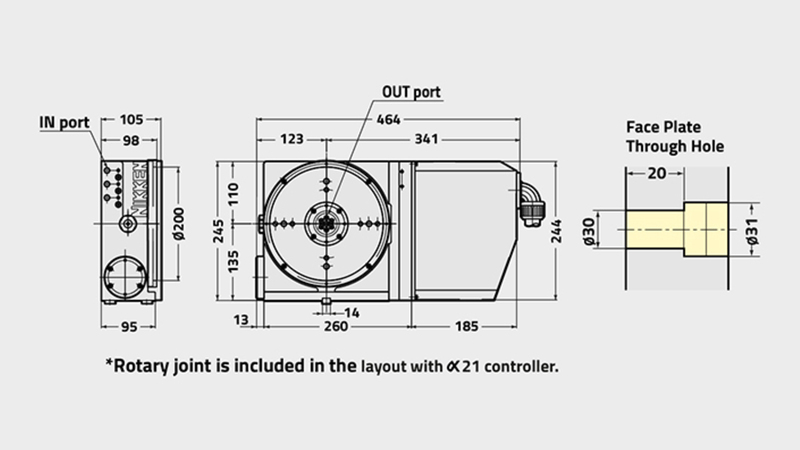

CNC(Z)205 | |
---|---|
Diamètre du plateau [Ømm] | 200 |
Type/gamme de table | COMPACT |
Orientation du moteur standard (Option à gauche disponibles) | Vue du côté droit |
Diamètre de broche [Ømm H7] | 30 |
Nombre de broches x pas [mm] | 1 |
Hauteur d'axe [mm] | 135 |
Hauteur d'axe [mm] | |
Système de blocage | AIR |
Couple de blocage [Nm] | 380 |
Inertie à l’arbre du moteur [Kg m2 x 103] | 0.08 |
Servomoteur [min1] | αiF2·3000 |
Incrément minimum [Degrés] | 0.001 |
Vitesse de rotation [min1] | 33.3 (66.6) |
Rapport de réduction | 1/90 (1/45) |
Précision d’indexation [sec] | ±20 |
Précision d’indexation, ultra précision [sec] | N/A |
Poids net [Kg] | 45 |
Charge verticale maximale sur le plateau [Kg] | 100 |
Charge horizontale maximale sur le plateau [Kg] | N/A |
Effort axiale horizontal maximale sur la table [Kg] | 670 |
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] | N/A |
Effort axiale maximale sur la table [F x L Nm] | 690 |
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] | 30 |
Inertie de travail maximum [Kg m2] | 0.4 |
Couple d'entrainement [Nm] | 72 |
