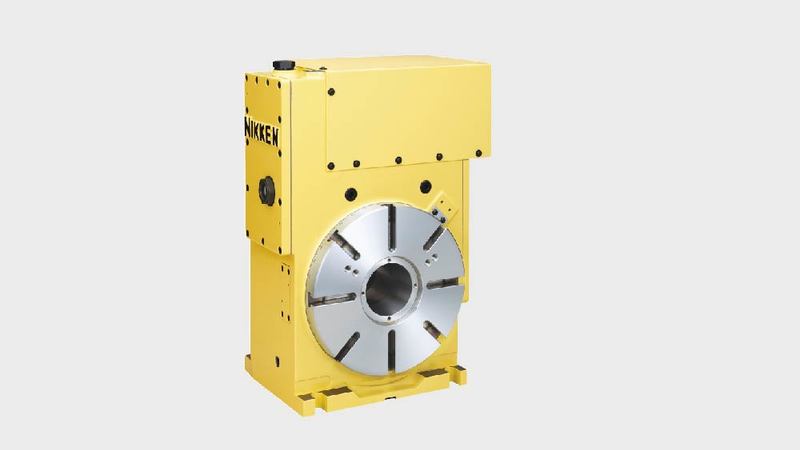

Le CNC260T est la table rotative la plus polyvalente jamais produite par NIKKEN. Cette table est couramment utilisée dans une grande variété de centres d’usinage verticaux pour fournir les capacités de 4e axe à des coûts minimum.
Cette table peut être installée avec un frein pneumatique standard ou peut être équipée d’un système de freinage hydraulique qui triple virtuellement le couple de serrage à une valeur massive de 1568 Nm.
Avec la possibilité d'être utilisée verticalement ou horizontalement, selon l'application, le CNC260 constitue une excellente solution pour maximiser l'utilisation de votre centre d'usinage.
Le moteur de la table rotative NIKKEN CNC260T est monté sur la partie supérieure de celle-ci. Nous fournissons également des modèles avec moteur monté à gauche ou à droite - la CNC260 et la CNC60B.
Le CNCZ260B est équipée en standard d'un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement notable.
La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.
CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019
(PDF - 62.5 MB)

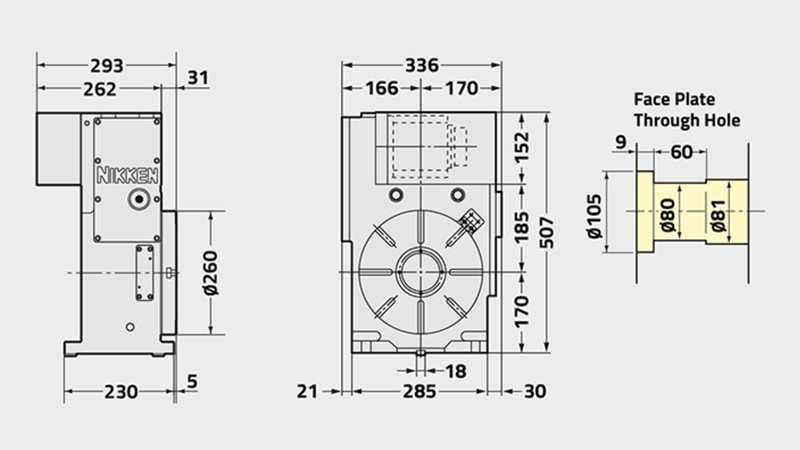

CNC260T | |
---|---|
Diamètre du plateau [Ømm] | 260 |
Type/gamme de table | STANDARD |
Orientation du moteur standard (Option à gauche disponibles) | Montage sur la partie supérieure |
Diamètre de broche [Ømm H7] | 80 |
Nombre de broches x pas [mm] | 1 |
Hauteur d'axe [mm] | 170 |
Hauteur d'axe [mm] | 12 |
Système de blocage | Air/Hydraulique |
Couple de blocage [Nm] | 588/1568 |
Inertie à l’arbre du moteur [Kg m2 x 103] | 1.5 |
Servomoteur [min1] | αiF4·3000 |
Incrément minimum [Degrés] | 0.001 |
Vitesse de rotation [min1] | 25.0(50.0) |
Rapport de réduction | 1/120 (1/60) |
Précision d’indexation [sec] | 20 |
Précision d’indexation, ultra précision [sec] | N/A |
Poids net [Kg] | 160 |
Charge verticale maximale sur le plateau [Kg] | 175 |
Charge horizontale maximale sur le plateau [Kg] | |
Effort axiale horizontal maximale sur la table [Kg] | 42480 |
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] | 1442 |
Effort axiale maximale sur la table [F x L Nm] | 2320 |
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] | 50 |
Inertie de travail maximum [Kg m2] | 3.2 (1.6) |
Couple d'entrainement [Nm] | 192 (153) |
