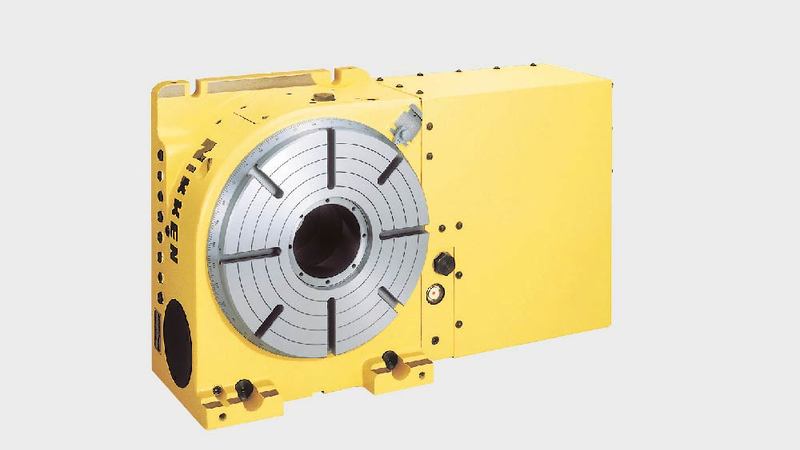

La table rotative NIKKEN CNC321 est dotée d’un serrage hydraulique pour un couple de serrage de 1760 Nm avec une moyenne de 22,2 TR/MIN.

Avec la possibilité d'être utilisée verticalement ou horizontalement, selon l'application, le CNC321 constitue une excellente solution pour maximiser l'utilisation de votre centre d'usinage.

Le CNCZ321 est équipée en standard d'un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement notable.

La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

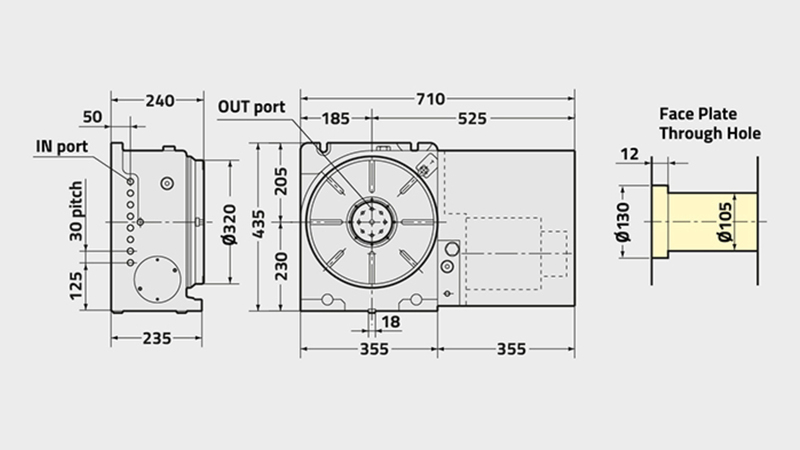

CNC(Z)321
Diamètre du plateau [Ømm] 320
Type/gamme de table STANDARD
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 105
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 230
Hauteur d'axe [mm] 12
Système de blocage Hydraulique
Couple de blocage [Nm] 1760
Inertie à l’arbre du moteur [Kg m2 x 103] 2.8
Servomoteur [min1] αiF12·2000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 22.2 (44.4)
Rapport de réduction 1/90 (1/45)
Précision d’indexation [sec] 15
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 200
Charge verticale maximale sur le plateau [Kg] 250
Charge horizontale maximale sur le plateau [Kg] 500
Effort axiale horizontal maximale sur la table [Kg] 53100
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 2648
Effort axiale maximale sur la table [F x L Nm] 3840
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] 100
Inertie de travail maximum [Kg m2] 6.4 (3.4)
Couple d'entrainement [Nm] 432 (345)
