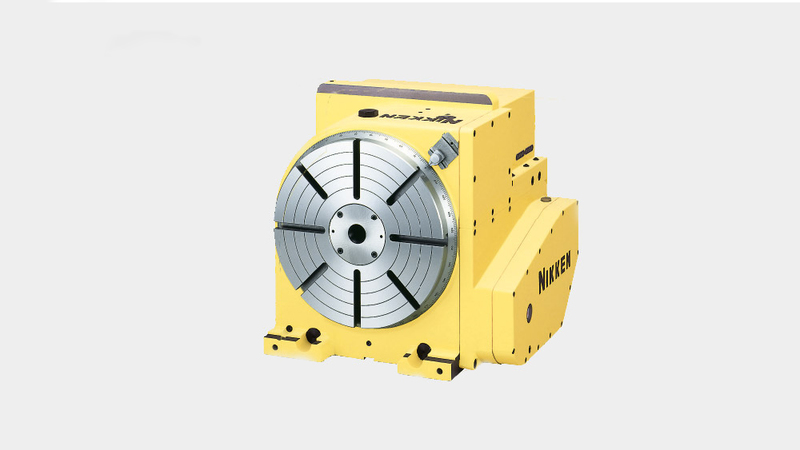

La table rotative NIKKEN CNC321 est dotée d’un serrage hydraulique pour un couple de serrage de 1760 Nm avec une moyenne de 22,2 TR/MIN.

Cette différence entre le CNC321 et le CNC321B réside dans le fait que le moteur est monté à l'arrière de la table rotative plutôt qu'à gauche ou à droite, ce qui la rend parfaite pour les machines qui n'ont pas beaucoup d'espace pour l'axe Y.

Le CNCZ321 est équipée en standard d'un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement notable.

La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

CNC(Z)321B
Diamètre du plateau [Ømm] 320
Type/gamme de table STANDARD
Orientation du moteur standard (Option à gauche disponibles) Arrière
Diamètre de broche [Ømm H7] 105
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 230
Hauteur d'axe [mm] 12
Système de blocage Hydraulique
Couple de blocage [Nm] 1760
Inertie à l’arbre du moteur [Kg m2 x 103] 7
Servomoteur [min1] αiF12·2000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 22.2 (44.4)
Rapport de réduction 1/90 (1/45)
Précision d’indexation [sec] 15
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 240
Charge verticale maximale sur le plateau [Kg] 250
Charge horizontale maximale sur le plateau [Kg] N/A
Effort axiale horizontal maximale sur la table [Kg] 53100
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 2648
Effort axiale maximale sur la table [F x L Nm] 3840
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] 100
Inertie de travail maximum [Kg m2] 6.4 (3.4)
Couple d'entrainement [Nm] 432 (345)
