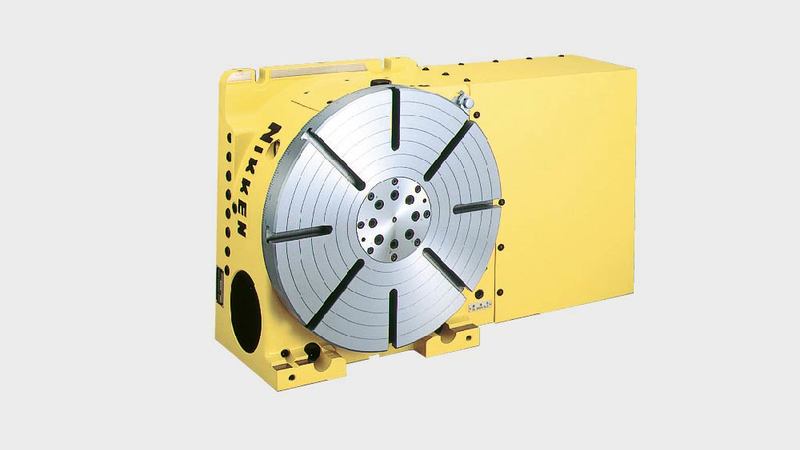

La table rotative NIKKEN CNC401 est dotée d’un serrage hydraulique pour un couple de serrage de 1760 Nm avec une moyenne de 22,2 TR/MIN.

Le CNC401, comme toutes les tables rotatives CNC NIKKEN, offre une haute précision, une grande rigidité et une durabilité inégalées.

Avec le serrage pneumatique, cette table rotative est utilisée par un grand nombre de clients sur leurs centres d'usinage moyens pour offrir des capacités de quatrième axe.

La CNCZ401 est équipée en standard d'un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement notable.

La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

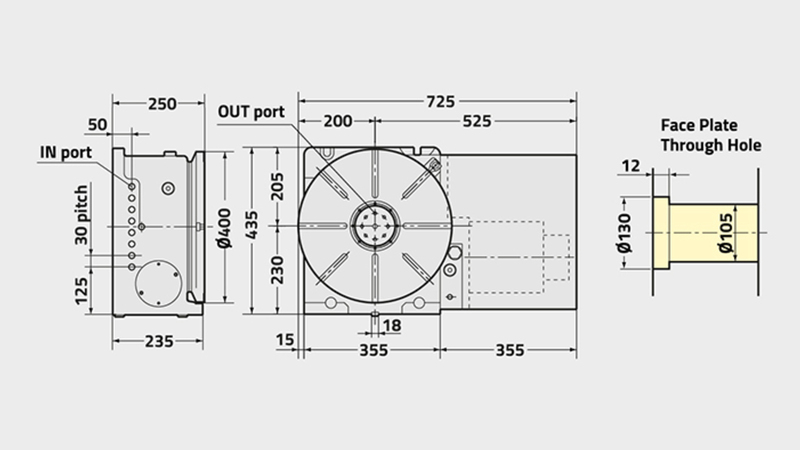

CNC(Z)401
Diamètre du plateau [Ømm] 400
Type/gamme de table STANDARD
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 105
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 230
Hauteur d'axe [mm] 14
Système de blocage Hydraulique
Couple de blocage [Nm] 1760
Inertie à l’arbre du moteur [Kg m2 x 103] 2.8
Servomoteur [min1] αiF12·2000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 22.2 (44.4)
Rapport de réduction 1/90 (1/45)
Précision d’indexation [sec] 15
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 230
Charge verticale maximale sur le plateau [Kg] 250
Charge horizontale maximale sur le plateau [Kg] 500
Effort axiale horizontal maximale sur la table [Kg] 53100
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 2648
Effort axiale maximale sur la table [F x L Nm] 3840
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] 100
Inertie de travail maximum [Kg m2] 6.4 (3.4)
Couple d'entrainement [Nm] 432 (345)
