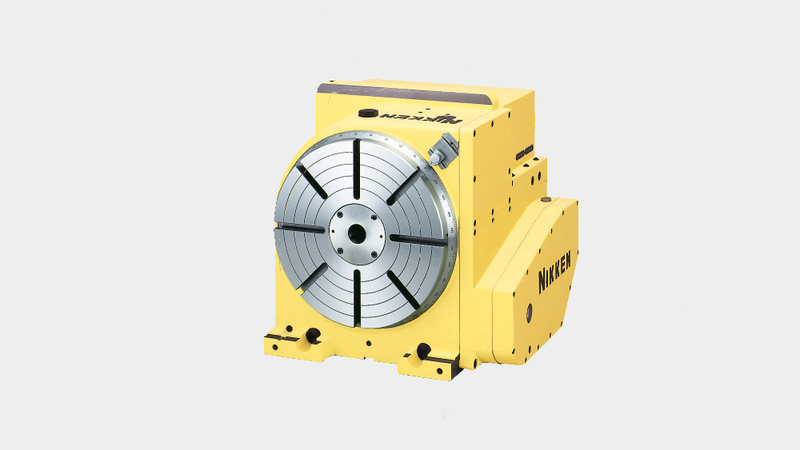

La table rotative NIKKEN CNC401 est dotée d’un serrage hydraulique pour un couple de serrage de 1760 Nm avec une moyenne de 22,2 TR/MIN.
La CNC401, comme toutes les tables rotatives CNC NIKKEN, offre une haute précision, une grande rigidité et une durabilité inégalées.
Avec le serrage pneumatique, cette table rotative est utilisée par un grand nombre de clients sur leurs centres d'usinage moyens pour offrir des capacités de quatrième axe.
Cette différence entre la CNC401 et la CNC401B réside dans le fait que le moteur est monté à l'arrière de la table rotative plutôt qu'à gauche ou à droite, ce qui la rend parfaite pour les machines qui n'ont pas beaucoup d'espace pour l'axe Y.
La CNCZ401 est équipée en standard d'un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement notable.
La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.
CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019
(PDF - 62.5 MB)

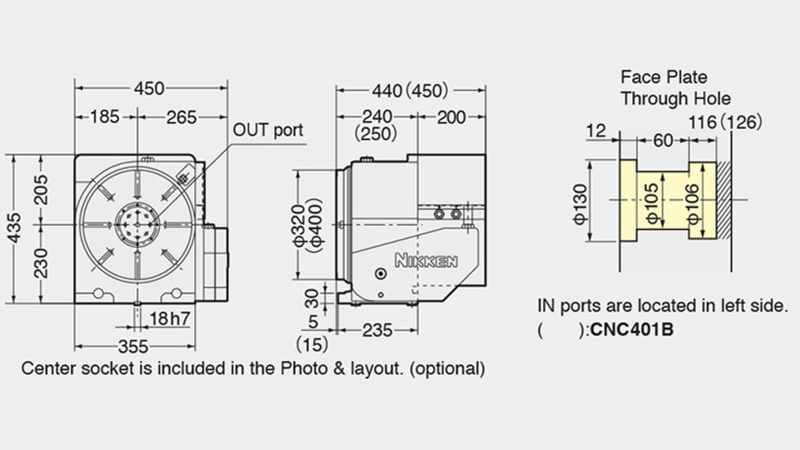

CNC(Z)401 | |
---|---|
Diamètre du plateau [Ømm] | 400 |
Type/gamme de table | STANDARD |
Orientation du moteur standard (Option à gauche disponibles) | Arrière |
Diamètre de broche [Ømm H7] | 105 |
Nombre de broches x pas [mm] | 1 |
Hauteur d'axe [mm] | 230 |
Hauteur d'axe [mm] | 14 |
Système de blocage | Hydraulique |
Couple de blocage [Nm] | 1760 |
Inertie à l’arbre du moteur [Kg m2 x 103] | 7 |
Servomoteur [min1] | αiF12·2000 |
Incrément minimum [Degrés] | 0.001 |
Vitesse de rotation [min1] | 22.2 (44.4) |
Rapport de réduction | 1/90 (1/45) |
Précision d’indexation [sec] | 15 |
Précision d’indexation, ultra précision [sec] | N/A |
Poids net [Kg] | 270 |
Charge verticale maximale sur le plateau [Kg] | 250 |
Charge horizontale maximale sur le plateau [Kg] | N/A |
Effort axiale horizontal maximale sur la table [Kg] | 53100 |
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] | 2648 |
Effort axiale maximale sur la table [F x L Nm] | 3840 |
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] | 100 |
Inertie de travail maximum [Kg m2] | 6.4 (3.2) |
Couple d'entrainement [Nm] | 432 (345) |
