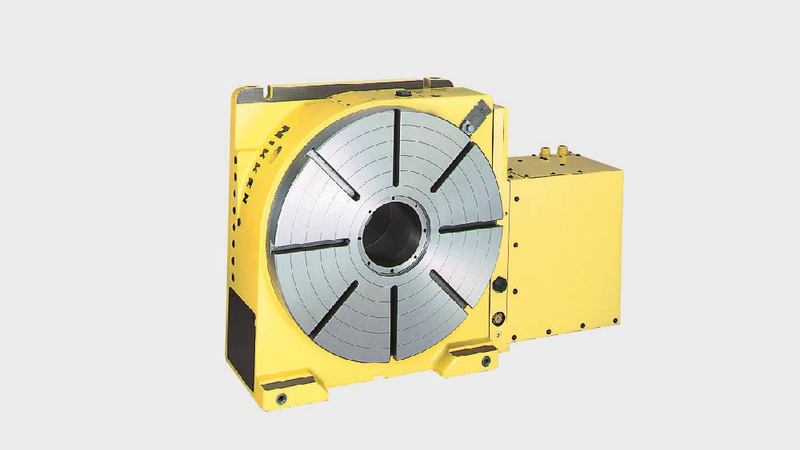

Le CNCZ501, qui fait partie de la gamme à grande vitesse, est conçue pour offrir une grande précision, des performances imbattables et une grande longévité.

Avec un grand trou traversant et un système de serrage puissant, la CNCZ501 offre une grande résistance et une grande rigidité, ce qui la rend idéale pour la division/la coupe au plomb de travaux de grande envergure et la coupe de matériaux très rigides. À l’instar de tous les produits NIKKEN, la CNCZ501 est conçue pour un entretien facile et a une durée de vie prolongée.

La CNCZ501 est équipée en standard d'un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement notable.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

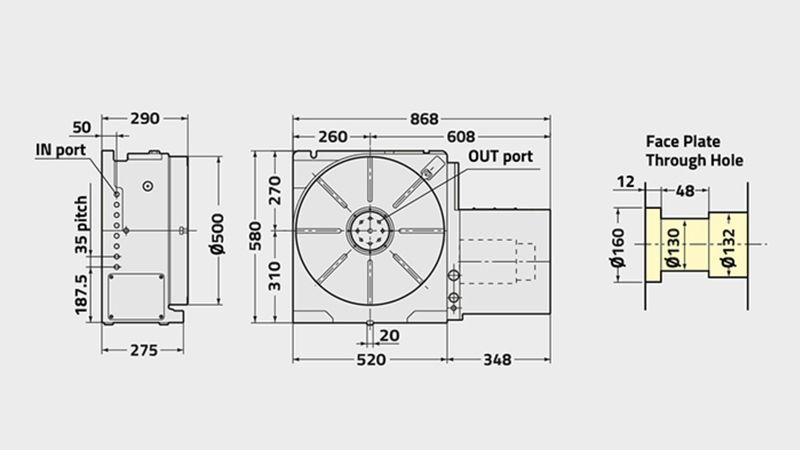

CNC(Z)501
Diamètre du plateau [Ømm] 500
Type/gamme de table Large
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 130
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 310
Hauteur d'axe [mm] 14
Système de blocage Hydraulique
Couple de blocage [Nm] 4655
Inertie à l’arbre du moteur [Kg m2 x 103] 6.8
Servomoteur [min1] αiF12·2000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 16.6 (33.3)
Rapport de réduction 1/120 (1/60)
Précision d’indexation [sec] 15
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 470
Charge verticale maximale sur le plateau [Kg] 400
Charge horizontale maximale sur le plateau [Kg] 800
Effort axiale horizontal maximale sur la table [Kg] 150000
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 5709
Effort axiale maximale sur la table [F x L Nm] 16650
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] 200
Inertie de travail maximum [Kg m2] 19.4 (9.7)
Couple d'entrainement [Nm] 576 (460)
