Les tables rotatives multibroches CNC NIKKEN sont une excellente solution pour améliorer la capacité et le processus.

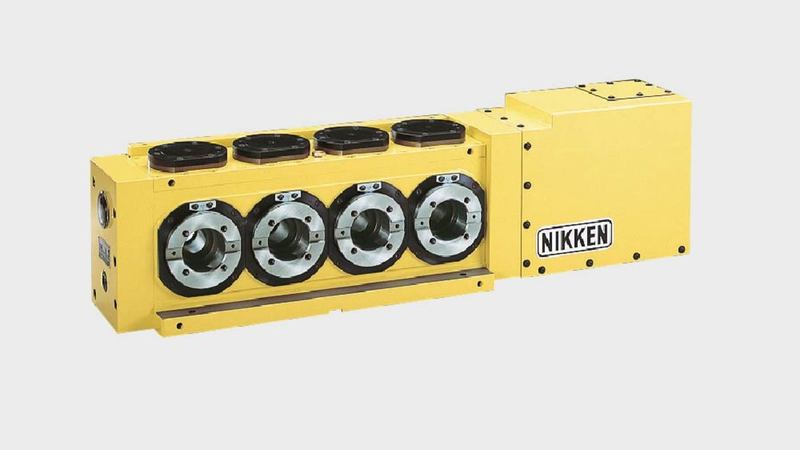

Avec la possibilité de charger plusieurs pièces, le CNC100-4W est idéale pour la fabrication de petits articles et de pièces en série.

L'inclusion des broches multiples pour la construction du CNC100-4W ne fait absolument aucun compromis sur les performances de cette table et, tout comme le reste de la gamme de tables rotatives CNC NIKKEN, promet d'améliorer la productivité tout en maintenant une haute précision, une rigidité et une durabilité inégalées.

Le CNC100-4W est également disponible avec 2 ou 3 pots et un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement notable.

La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.

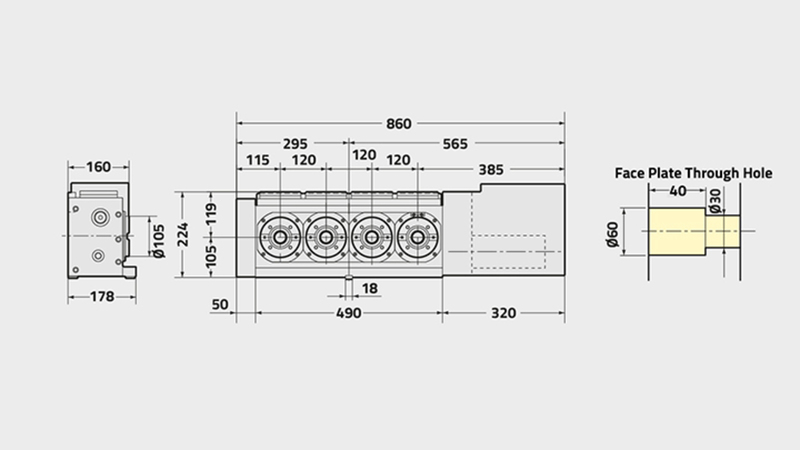

CNC100-4W
Diamètre du plateau [Ømm] 105
Type/gamme de table MULTI-BROCHE
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 60
Nombre de broches x pas [mm] 4 x 120
Hauteur d'axe [mm] 105
Hauteur d'axe [mm] 16
Système de blocage AIR
Couple de blocage [Nm] 147
Inertie à l’arbre du moteur [Kg m2 x 103] 0.2
Servomoteur [min1] αiF4·3000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 16.6 (66.6)
Rapport de réduction 1/180 (1/45)
Précision d’indexation [sec] ±45
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 120
Charge verticale maximale sur le plateau [Kg] 15
Charge horizontale maximale sur le plateau [Kg] 30
Effort axiale horizontal maximale sur la table [Kg] 3920
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 275
Effort axiale maximale sur la table [F x L Nm] 98
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] N/A
Inertie de travail maximum [Kg m2] 0.019 (0.07 Horizontale)
Couple d'entrainement [Nm] 72
