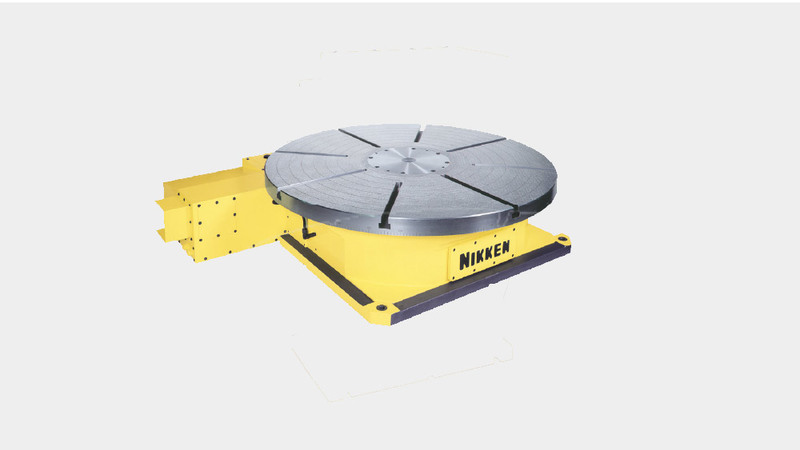

Le CNC1000, l’une de nos plus larges tables rotatives, est conçue pour l’indexation et la coupe au plomb de pièces de grande taille, ce qui fait d’elle la table rotative idéale pour utilisation dans l’aérospatiale et dans l’industrie de l’énergie.

Fabriquée exclusivement en modèles horizontaux, dotée d’un module d'épaisseur de dent de 10, d’un puissant système de serrage et d’une très grande rigidité, la CNC1000 est conçue pour assurer un usinage toujours précis et durer longtemps.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

	CNC1000

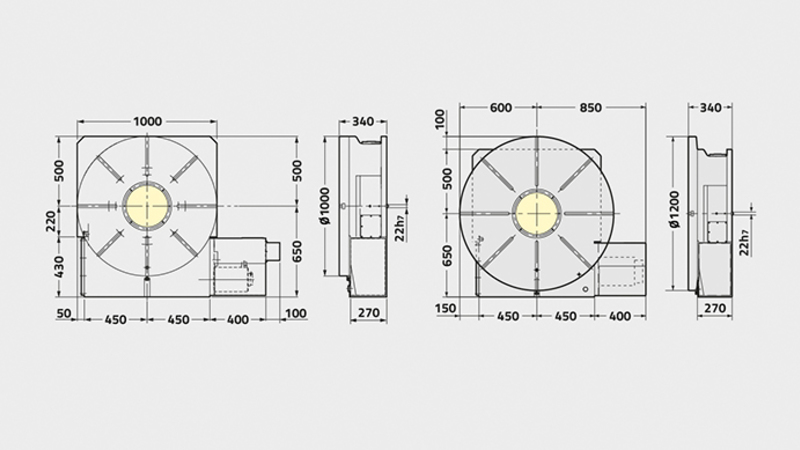

Diamètre du plateau [Ømm]	1000
Type/gamme de table	EXTRA LARGE
Orientation du moteur standard (Option à gauche disponibles)	Vue du côté droit
Diamètre de broche [Ømm H7]	300
Nombre de broches x pas [mm]	1
Hauteur d'axe [mm]	Modèle horizontal uniquement
Hauteur d'axe [mm]	22 (Optionnel)
Système de blocage	Hydraulique
Couple de blocage [Nm]	18000
Inertie à l’arbre du moteur [Kg m2 x 103]	-
Servomoteur [min1]	αiF22·2000
Incrément minimum [Degrés]	0.001
Vitesse de rotation [min1]	5.5
Rapport de réduction	1/360
Précision d’indexation [sec]	15
Précision d’indexation, ultra précision [sec]	±3
Poids net [Kg]	1700
Charge verticale maximale sur le plateau [Kg]	-
Charge horizontale maximale sur le plateau [Kg]	7000
Effort axiale horizontal maximale sur la table [Kg]	281250
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm]	24080
Effort axiale maximale sur la table [F x L Nm]	42190
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm]	-
Inertie de travail maximum [Kg m2]	1300
Couple d'entrainement [Nm]	3168
