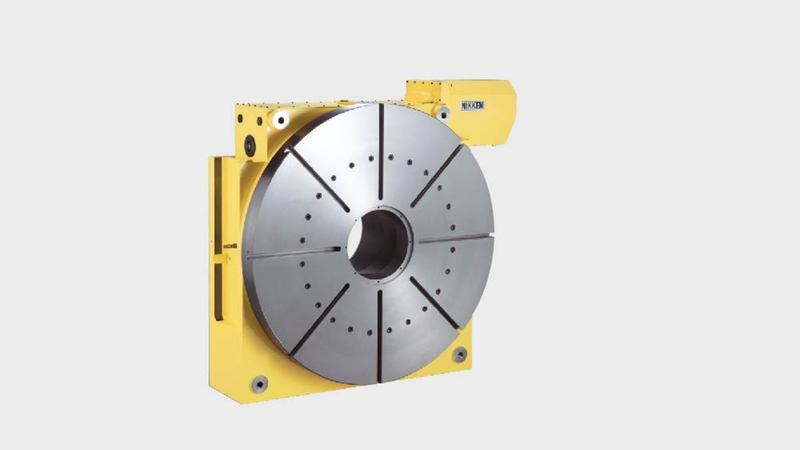

Le CNC1201, l’une des plus larges tables de NIKKEN, a été conçue exclusivement en modèles horizontaux, et est idéale pour les secteurs de l'aéronautique et de l'énergie.

Dotée d'un module d'épaisseur de dent de 10, d'un système de serrage puissant et d'une très grande rigidité, la CNC1201 offre une précision et une longévité inégalées. Fabriquée avec des matériaux de haute durabilité, la CNC1200 est conçue pour maintenir une haute précision à long terme avec un minimum d'entretien.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

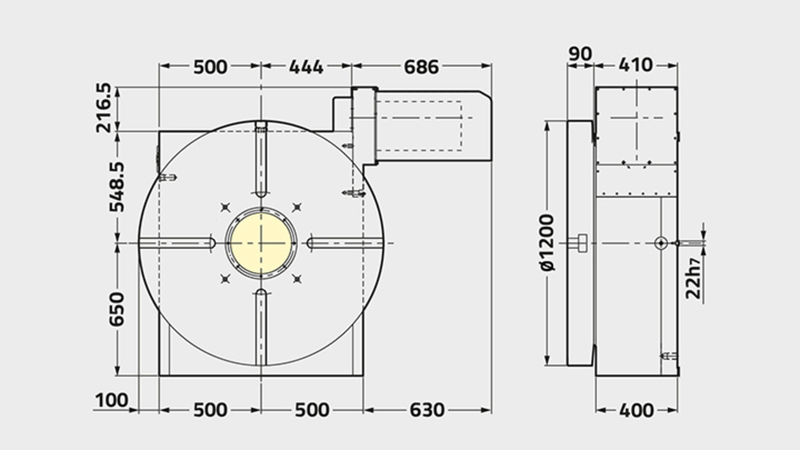

CNC1201
Diamètre du plateau [Ømm] 1200
Type/gamme de table EXTRA LARGE
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 300
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 650
Hauteur d'axe [mm] 22 (Optionnel)
Système de blocage Hydraulique
Couple de blocage [Nm] 18000
Inertie à l’arbre du moteur [Kg m2 x 103] -
Servomoteur [min1] αiF30·2000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 2.7
Rapport de réduction 1/720
Précision d’indexation [sec] 15
Précision d’indexation, ultra précision [sec] ±3
Poids net [Kg] 3500
Charge verticale maximale sur le plateau [Kg] 6500
Charge horizontale maximale sur le plateau [Kg] 13000
Effort axiale horizontal maximale sur la table [Kg] 1333330
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 79025
Effort axiale maximale sur la table [F x L Nm] 240000
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] -
Inertie de travail maximum [Kg m2] 2300
Couple d'entrainement [Nm] 8640
