La combinaison des caractéristiques polyvalentes du CNC260 et de la fonctionnalité de multibroche fait du CNC260-2W une excellente solution pour l’amélioration de la capacité et le procédé.

L'inclusion des broches multiples pour la construction du CNC260-2W ne fait absolument aucun compromis sur les performances de cette table et, tout comme le reste de la gamme de tables rotatives CNC NIKKEN, promet d'améliorer la productivité tout en maintenant une haute précision, une rigidité et une durabilité inégalées.

Le CNC260-2W est également disponible avec un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement notable.

La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

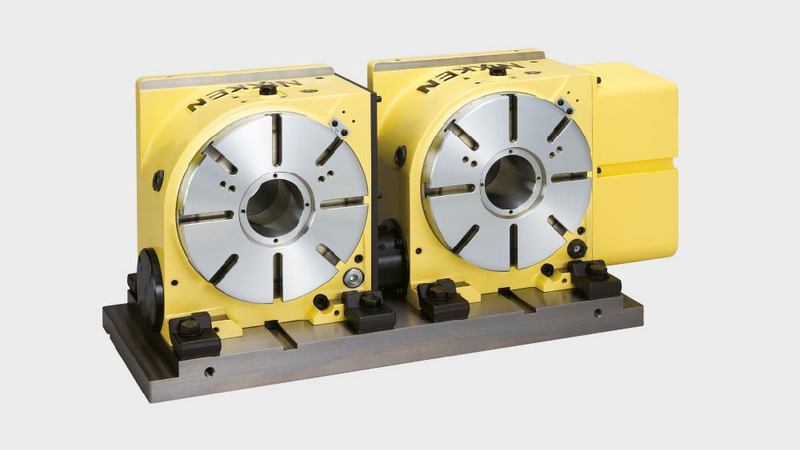

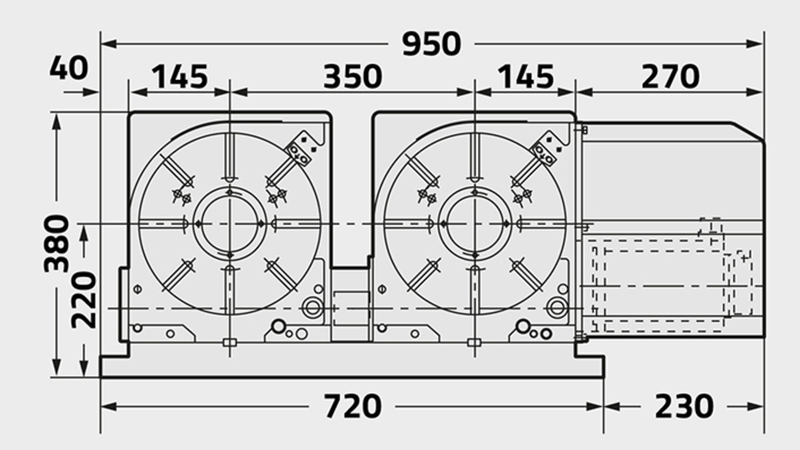

	CNC260-2W
Diamètre du plateau [Ømm]	260
Type/gamme de table	MULTI-BROCHE
Orientation du moteur standard (Option à gauche disponibles)	Vue du côté droit
Diamètre de broche [Ømm H7]	80
Nombre de broches x pas [mm]	2 x 350
Hauteur d'axe [mm]	220
Hauteur d'axe [mm]	12
Système de blocage	Air/Hydraulique
Couple de blocage [Nm]	3588/1568
Inertie à l’arbre du moteur [Kg m2 x 103]	0.7
Servomoteur [min1]	αiF8·3000
Incrément minimum [Degrés]	0.001
Vitesse de rotation [min1]	22.2
Rapport de réduction	1/120
Précision d’indexation [sec]	20
Précision d’indexation, ultra précision [sec]	N/A
Poids net [Kg]	320
Charge verticale maximale sur le plateau [Kg]	175
Charge horizontale maximale sur le plateau [Kg]	350
Effort axiale horizontal maximale sur la table [Kg]	42480
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm]	1442
Effort axiale maximale sur la table [F x L Nm]	2320
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm]	N/A
Inertie de travail maximum [Kg m2]	1.9
Couple d'entrainement [Nm]	192
