Le CNC401 utilise un blocage hydraulique pour une force de 1760Nm et tourne en moyenne à 16.6 tpm.

Le CNC401, comme toute Table Rotative NIKKEN, fournit haute précision, robustesse et durabilité.

Grâce à un blocage puissant en hydralique, cette Table Rotative est fréquemment utilisée dans des machines de grande capacité.

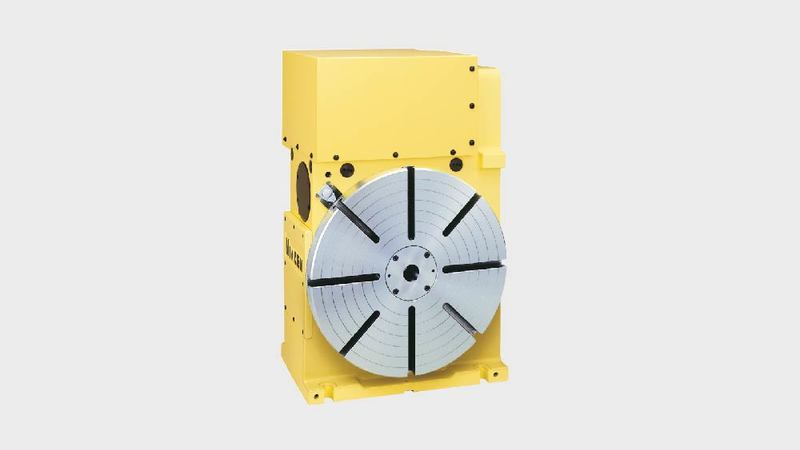

La particularité d'un CNC401T à un CNC401 classique: le moteur est monté au dessus du bâti. Nous montons les moteurs à gauche, ou à droite, au dessus ou à l'arrière, suivant où la Table Rotative doit être posée sur la machine. Versions haute vitesse existent aussi sur les CNC401 et CNC401B (moteur arrière).

La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

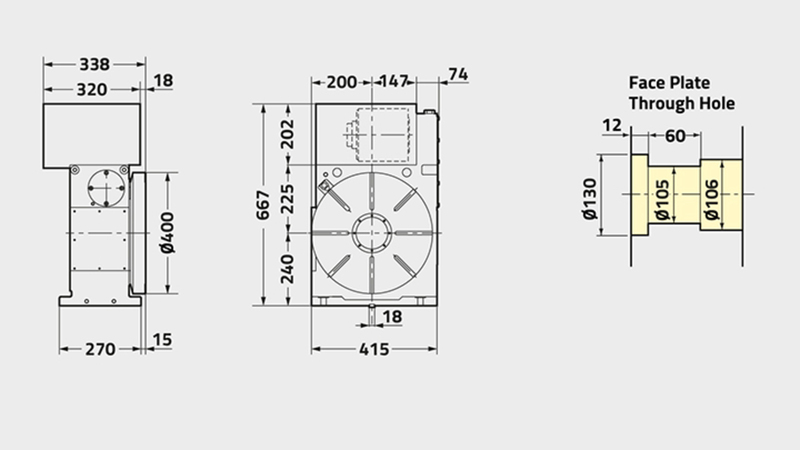

	CNC(Z)401T
Diamètre du plateau [Ømm]	400
Type/gamme de table	STANDARD
Orientation du moteur standard (Option à gauche disponibles)	Au dessus
Diamètre de broche [Ømm H7]	105
Nombre de broches x pas [mm]	1
Hauteur d'axe [mm]	240
Hauteur d'axe [mm]	14
Système de blocage	Hydraulique
Couple de blocage [Nm]	1760
Inertie à l’arbre du moteur [Kg m2 x 103]	2.8
Servomoteur [min1]	αiF12·2000
Incrément minimum [Degrés]	0.001
Vitesse de rotation [min1]	16.6
Rapport de réduction	1/120
Précision d’indexation [sec]	15
Précision d’indexation, ultra précision [sec]	N/A
Poids net [Kg]	245
Charge verticale maximale sur le plateau [Kg]	250
Charge horizontale maximale sur le plateau [Kg]	N/A
Effort axiale horizontal maximale sur la table [Kg]	53100
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm]	2648
Effort axiale maximale sur la table [F x L Nm]	3840
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm]	100
Inertie de travail maximum [Kg m2]	8
Couple d'entrainement [Nm]	576
