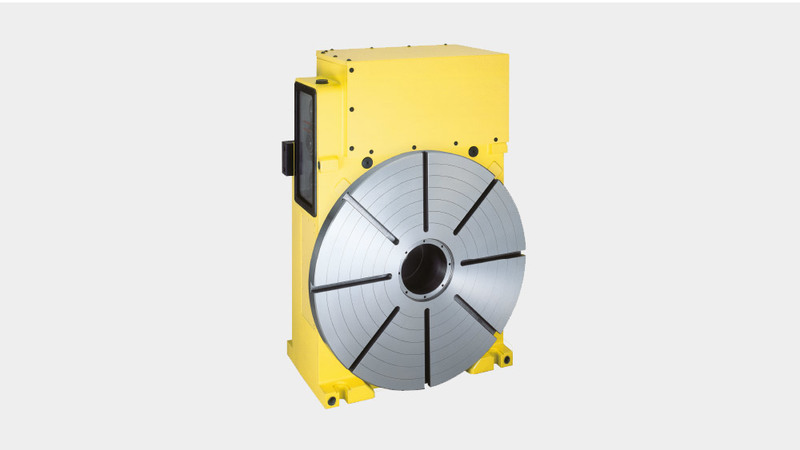

Offrant une grande précision et une longue durée de vie, le CNC601T est l'une des tables rotatives les plus complètes jamais fabriquées par NIKKEN.

Avec un moteur monté sur sa partie supérieure, la CNC601T maximise le jeu, assurant un accès facile et offrant une option pour un caisson de bascule à câble. Idéale pour l'axe B d'un centre d'usinage horizontal polyvalent ou pour l'automatisation de petites pièces par le montage d'un porte-gabarit, la CNC601T garantit une résistance et des résultats de qualité.

À l’instar de tous les produits NIKKEN, la CNC601T est conçue pour offrir une haute performance, une facilité de maintenance et une durée de vie prolongée.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

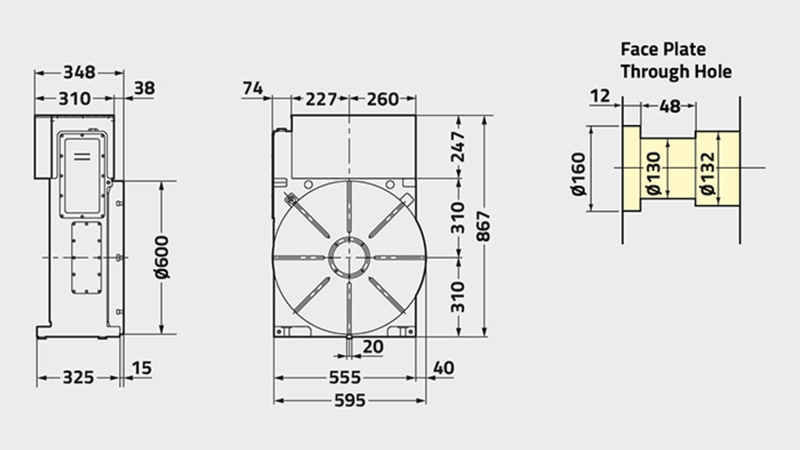

CNC(Z)601T
Diamètre du plateau [Ømm] 600
Type/gamme de table Large
Orientation du moteur standard (Option à gauche disponibles) Montage sur la partie supérieure
Diamètre de broche [Ømm H7] 130
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 310
Hauteur d'axe [mm] 14
Système de blocage Hydraulique
Couple de blocage [Nm] 4655
Inertie à l’arbre du moteur [Kg m2 x 103] 8.8
Servomoteur [min1] αiF12·2000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 11.1
Rapport de réduction 1/180
Précision d’indexation [sec] 15
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 525
Charge verticale maximale sur le plateau [Kg] 400
Charge horizontale maximale sur le plateau [Kg] N/A
Effort axiale horizontal maximale sur la table [Kg] 150000
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 5709
Effort axiale maximale sur la table [F x L Nm] 16650
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] 200
Inertie de travail maximum [Kg m2] 37
Couple d'entrainement [Nm] 864
