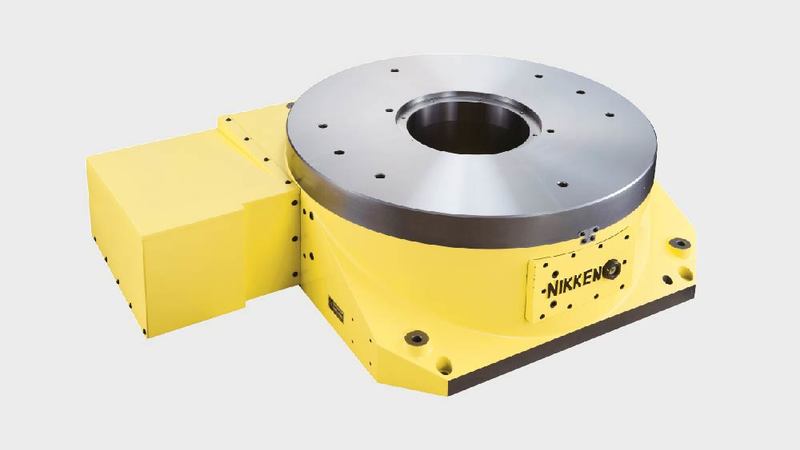

Solution idéale pour l'usinage des tuyaux de forage de pétrole et de gaz naturel, le CNC802 à ultra grand alésage intégrée est conçue pour la précision, la haute performance, la facilité d'entretien et la durabilité à long terme.
Permettant le passage de la pièce par le centre et dotée d'un système de serrage hydraulique incroyablement puissant, la CNC802 offre une grande résistance et une grande rigidité.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBb2daIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--d4b4a47d35cefab84eb0694dcc965c98fdd6b1e7/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_CNC802.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBb2taIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--c18bafade3089842862eb33dfc8d5c94fe04b955/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC802-Drawing.jpg)
CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019
(PDF - 62.5 MB)
CNC802 | |
---|---|
Diamètre du plateau [Ømm] | 800 |
Type/gamme de table | Intégrée |
Orientation du moteur standard (Option à gauche disponibles) | Vue du côté droit |
Diamètre de broche [Ømm H7] | 270 |
Nombre de broches x pas [mm] | 1 |
Hauteur d'axe [mm] | N/A |
Hauteur d'axe [mm] | N/A |
Système de blocage | Hydraulique |
Couple de blocage [Nm] | 7000 |
Inertie à l’arbre du moteur [Kg m2 x 103] | 5.3 |
Servomoteur [min1] | αiF22·2000 |
Incrément minimum [Degrés] | 0.001 |
Vitesse de rotation [min1] | 5.5 |
Rapport de réduction | 1/360 |
Précision d’indexation [sec] | 15 |
Précision d’indexation, ultra précision [sec] | N/A |
Poids net [Kg] | 1100 |
Charge verticale maximale sur le plateau [Kg] | N/A |
Charge horizontale maximale sur le plateau [Kg] | 3000 |
Effort axiale horizontal maximale sur la table [Kg] | 247920 |
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] | 8563 |
Effort axiale maximale sur la table [F x L Nm] | 36260 |
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] | N/A |
Inertie de travail maximum [Kg m2] | 234 |
Couple d'entrainement [Nm] | 3168 |
