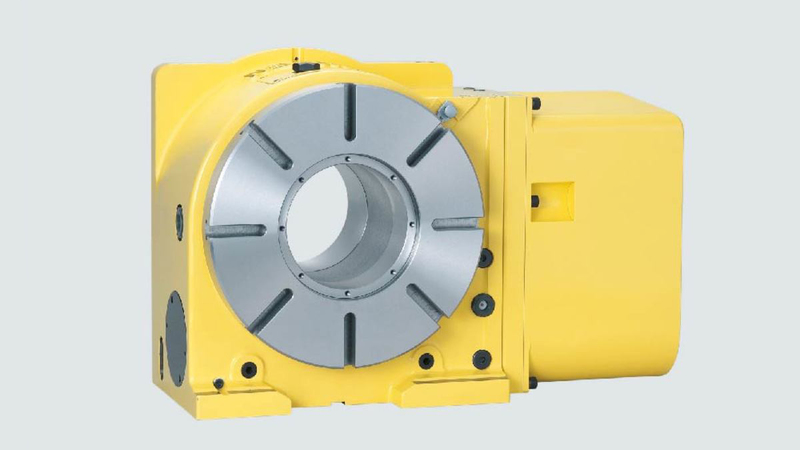

Offrant une grande résistance et une grande précision, le CNCB350 est capable de percer des trous traversants dans les pièces à usiner et dispose d'un puissant système de serrage hydraulique.

Conçue pour l'industrie du pétrole et du gaz naturel, la table rotative CNCB350 à grand alésage est la solution parfaite pour l’usinage de barres de grand diamètre.

À l’instar de tous les produits NIKKEN, la CNCB350 est conçue pour offrir une haute performance, une facilité de maintenance et une durée de vie prolongée.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

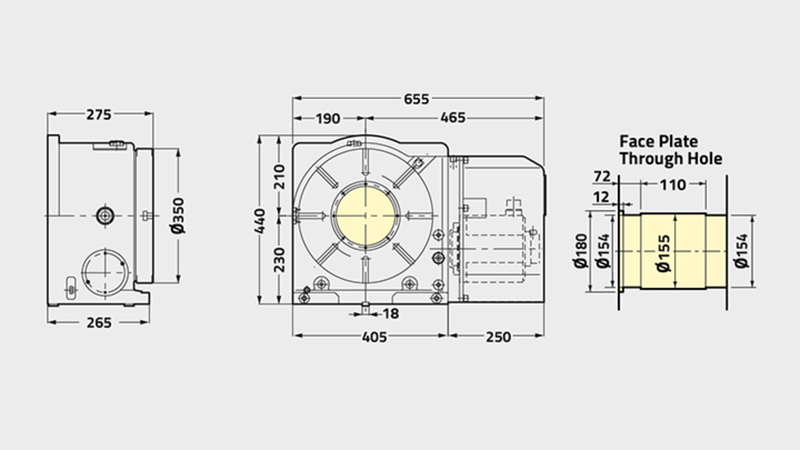

CNCB350
Diamètre du plateau [Ømm] 350
Type/gamme de table Grand alésage
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 154
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 230
Hauteur d'axe [mm] 14
Système de blocage Hydraulique
Couple de blocage [Nm] 3331
Inertie à l’arbre du moteur [Kg m2 x 103] 2.9
Servomoteur [min1] αiF12·2000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 22.2 (44.4)
Rapport de réduction 1/90 (1/45)
Précision d’indexation [sec] 15
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 245
Charge verticale maximale sur le plateau [Kg] 250
Charge horizontale maximale sur le plateau [Kg] 500
Effort axiale horizontal maximale sur la table [Kg] 5300
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 2648
Effort axiale maximale sur la table [F x L Nm] 3840
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] 100
Inertie de travail maximum [Kg m2] 6.4
Couple d'entrainement [Nm] 432
