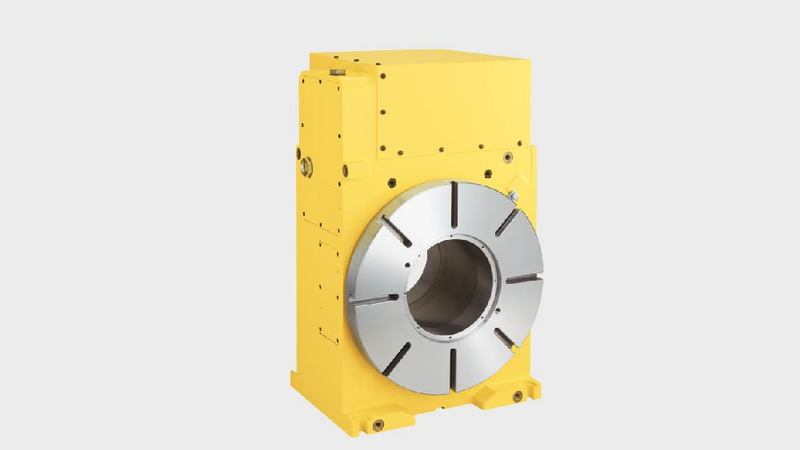

Conçue pour l'industrie du pétrole et du gaz naturel, la table rotative CNCB450T à grand alésage est la solution parfaite pour l’usinage de barres de grand diamètre.

Offrant une grande résistance et une grande précision, la CNCB450T est capable de percer des trous traversants dans les pièces à usiner et dispose d'un puissant système de serrage hydraulique. Avec moteur monté sur la partie supérieure, la CNCB450T maximise également le jeu et assure un accès facile. À l’instar de tous les produits NIKKEN, la CNCB450T est conçue pour offrir une haute performance, une facilité de maintenance et une durée de vie prolongée.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

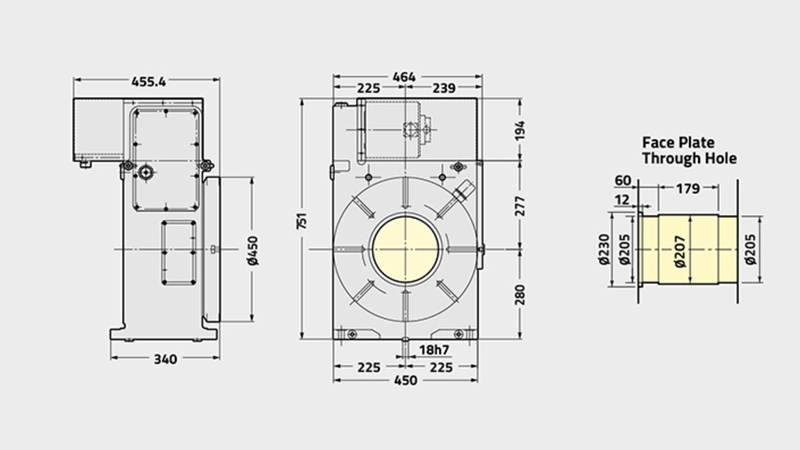

CNCB450T
Diamètre du plateau [Ømm] 450
Type/gamme de table Grand alésage
Orientation du moteur standard (Option à gauche disponibles) Montage sur la partie supérieure
Diamètre de broche [Ømm H7] 205
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 280
Hauteur d'axe [mm] 18
Système de blocage Hydraulique
Couple de blocage [Nm] 3870
Inertie à l’arbre du moteur [Kg m2 x 103] 2.8
Servomoteur [min1] αiF12·2000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 25.0 (50.0)
Rapport de réduction 1/120 (1/60)
Précision d’indexation [sec] 15
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 330
Charge verticale maximale sur le plateau [Kg] 350
Charge horizontale maximale sur le plateau [Kg] 700
Effort axiale horizontal maximale sur la table [Kg] 63720
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 3531
Effort axiale maximale sur la table [F x L Nm] 5990
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] 150
Inertie de travail maximum [Kg m2] 17
Couple d'entrainement [Nm] 576
