Le NIKKEN NCT200 est la table rotative compacte imbattable. Offrant un couple de serrage exceptionnel de 900 Nm et une rigidité accrue de 25 %, le NCT200 est la table rotative compacte par excellence, sans les frais supplémentaires.

Le NCT200 vous permet de réduire les interventions de l'opérateur, de finir les composants en beaucoup moins d'opérations et de maximiser la capacité de la machine pour finalement améliorer la productivité et voir rapidement le retour sur investissement.

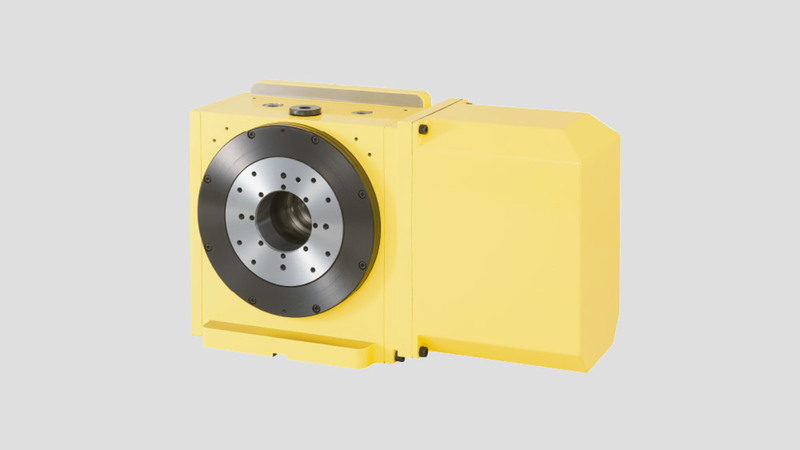

La différence entre le NCT200 et le NCT200E est que la NCT200 est équipée d’un faux plateau, alors que le NCT200E n’en est pas équipé.

Le NCTZ200E est équipé en standard d'un moteur à grande vitesse qui peut rapidement fournir un retour sur investissement notable.

La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

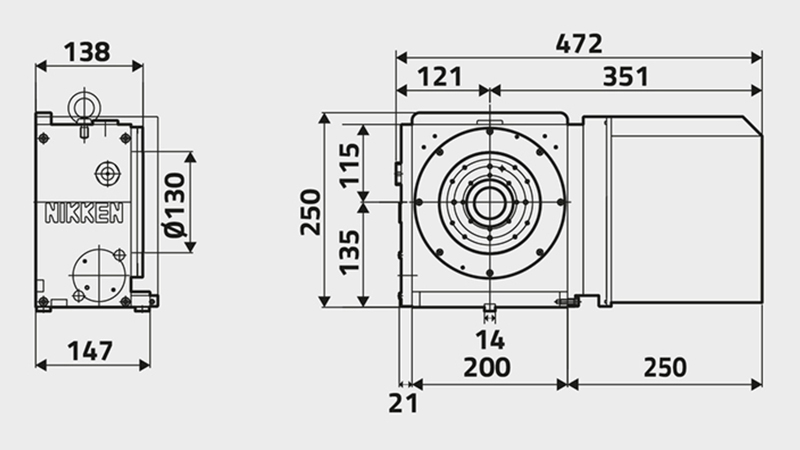

NCT(Z)200E
Diamètre du plateau [Ømm] 130
Type/gamme de table COMPACT
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 60
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 135
Hauteur d'axe [mm] N/A
Système de blocage AIR
Couple de blocage [Nm] 900
Inertie à l’arbre du moteur [Kg m2 x 103] 0.1
Servomoteur [min1] αiF4·3000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 33.3 (66.6)
Rapport de réduction 1/90 (1/45)
Précision d’indexation [sec] ±20
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 65
Charge verticale maximale sur le plateau [Kg] 100
Charge horizontale maximale sur le plateau [Kg] 200
Effort axiale horizontal maximale sur la table [Kg] 18000
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 677
Effort axiale maximale sur la table [F x L Nm] 690
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] 60 (30)
Inertie de travail maximum [Kg m2] 1.1(0.5)
Couple d'entrainement [Nm] 151 (121)
