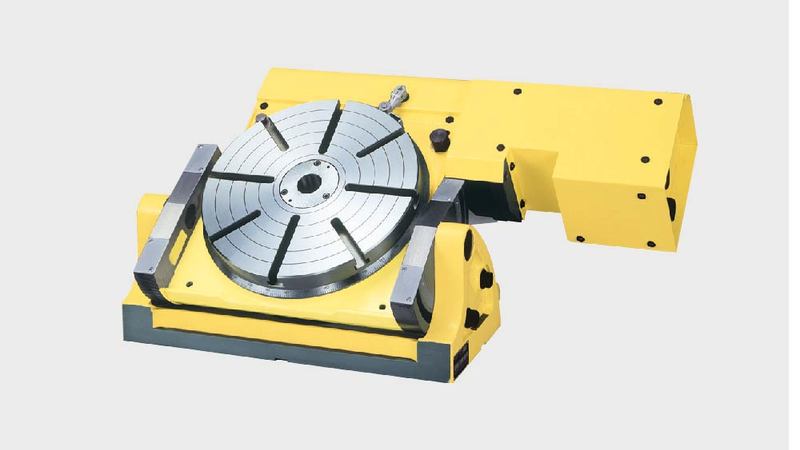

Adaptée pour une variété d’applications en raison de sa commande d’axe à inclinaison numérique, le NST300 est conçue pour offrir une précision et une performance inégalées.

Avec une inclinaison manuelle de 0 - 90 degrés et une indexation contrôlée par une commande numérique pour l’adaptation à tous les types d’usinage, le NST300 offre, pour utilisation, des options extensives.

À l’instar de tous les produits NIKKEN, le NST300 est conçue pour offrir une résistance élevée ; elle est facile à entretenir et a une durée de vie prolongée.

Également disponibles en diamètres de 250 et 500 mm.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

NST300
Diamètre du plateau [Ømm] 300
Type/gamme de table Inclinaison manuelle
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 60
Nombre de broches x pas [mm] 1

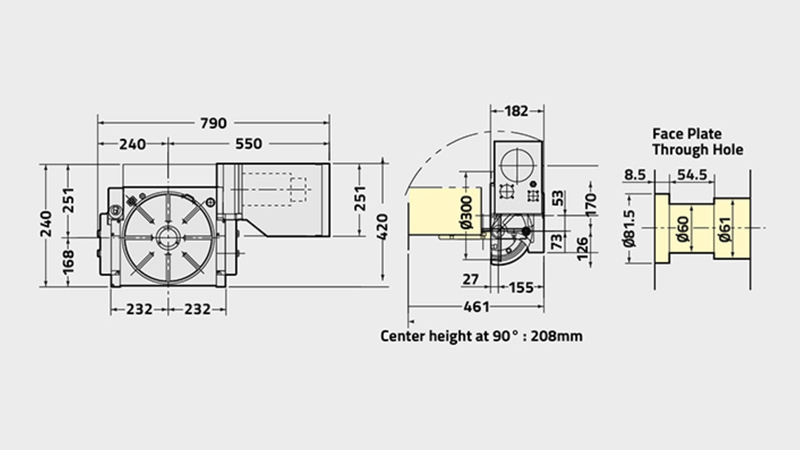

Hauteur d'axe [mm] 208
Hauteur d'axe [mm] 12
Système de blocage AIR
Couple de blocage [Nm] 196
Inertie à l’arbre du moteur [Kg m2 x 103] 0.59
Servomoteur [min1] αiF4·2000
Incrément minimum [Degrés] 0.001
Vitesse de rotation [min1] 11.1
Rapport de réduction 1/180
Précision d’indexation [sec] 20
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 135
Charge verticale maximale sur le plateau [Kg] 100
Charge horizontale maximale sur le plateau [Kg] 300
Effort axiale horizontal maximale sur la table [Kg] 31860
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 903
Effort axiale maximale sur la table [F x L Nm] 2010
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] N/A
Inertie de travail maximum [Kg m2] 3.37
Couple d'entrainement [Nm] 288
