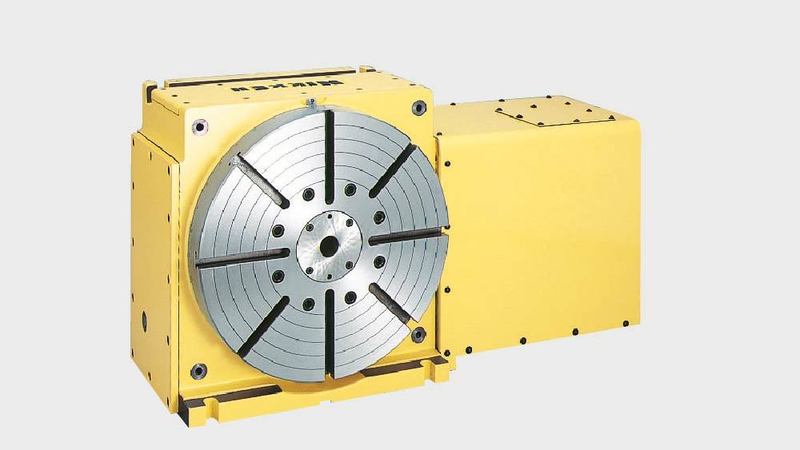

Offrant une précision incroyable et une poussée axiale plus élevée que la norme, le NSVX400 est l'une de nos tables rotatives les plus puissantes à ce jour.

Conçue pour être utilisé dans les industries du pétrole et du gaz, la NSVX400 dispose d'un système de serrage hydraulique inégalé, ce qui la rend idéale pour la coupe profonde de matériaux très rigides.

Également disponible avec moteur monté sur la partie supérieure, la NSVX400T maximise le jeu et assure un accès facile.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

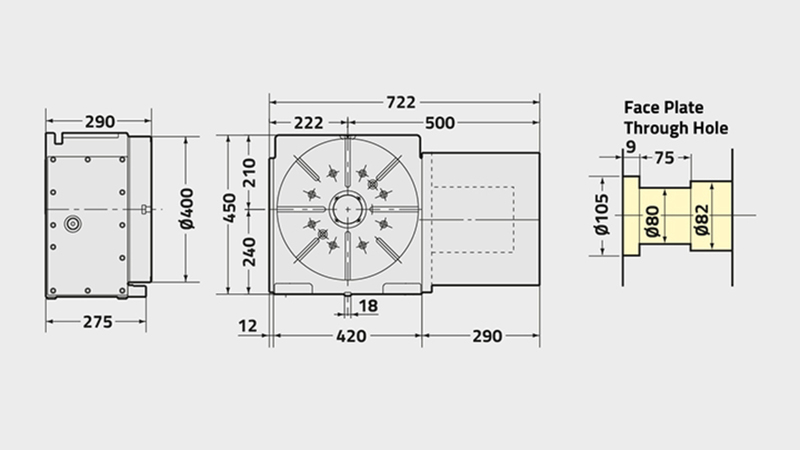

NSVX400
Diamètre du plateau [Ømm] 400
Type/gamme de table Accouplement Hirth
Orientation du moteur standard (Option à gauche disponibles) Vue du côté droit
Diamètre de broche [Ømm H7] 80
Nombre de broches x pas [mm] 1
Hauteur d'axe [mm] 240
Hauteur d'axe [mm] 14
Système de blocage Hydraulique
Couple de blocage [Nm] 5880
Inertie à l’arbre du moteur [Kg m2 x 103] 2.9
Servomoteur [min1] αiF12·2000
Incrément minimum [Degrés] 1/00.001
Vitesse de rotation [min1] 22.2
Rapport de réduction 1/90
Précision d’indexation [sec] ±2
Précision d’indexation, ultra précision [sec] N/A
Poids net [Kg] 325
Charge verticale maximale sur le plateau [Kg] 250
Charge horizontale maximale sur le plateau [Kg] 500
Effort axiale horizontal maximale sur la table [Kg] 58800
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] 5880
Effort axiale maximale sur la table [F x L Nm] 3920
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] 100
Inertie de travail maximum [Kg m2] 6.4
Couple d'entrainement [Nm] 432
