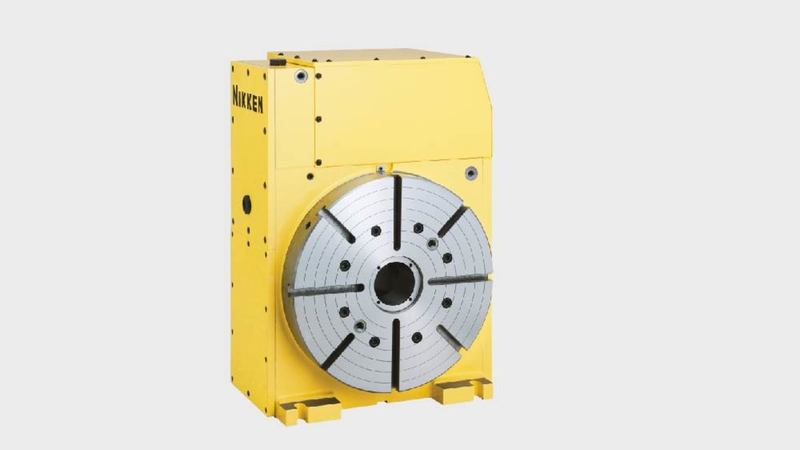

Offrant une précision incroyable et une poussée axiale plus élevée que la norme, le NSVX400T est l'une de nos tables rotatives les plus puissantes à ce jour.
Conçue pour être utilisé dans les industries du pétrole et du gaz, la NSVX400T dispose d'un système de serrage hydraulique inégalé, ce qui la rend idéale pour la coupe profonde de matériaux très rigides.
Avec moteur monté sur la partie supérieure, la NSVX400T maximise également le jeu et assure un accès facile.
CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019
(PDF - 62.5 MB)

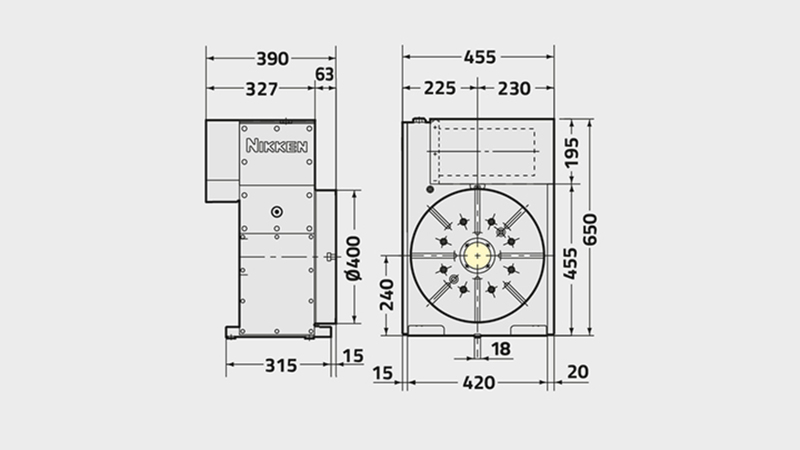

NSVX400T | |
---|---|
Diamètre du plateau [Ømm] | 400 |
Type/gamme de table | Accouplement Hirth |
Orientation du moteur standard (Option à gauche disponibles) | Montage sur la partie supérieure |
Diamètre de broche [Ømm H7] | 80 |
Nombre de broches x pas [mm] | 1 |
Hauteur d'axe [mm] | 350 |
Hauteur d'axe [mm] | 14 |
Système de blocage | Hydraulique |
Couple de blocage [Nm] | 5880 |
Inertie à l’arbre du moteur [Kg m2 x 103] | 2.9 |
Servomoteur [min1] | αiF12·2000 |
Incrément minimum [Degrés] | 1/00.001 |
Vitesse de rotation [min1] | 16.6 |
Rapport de réduction | 1/120 |
Précision d’indexation [sec] | ±2 |
Précision d’indexation, ultra précision [sec] | N/A |
Poids net [Kg] | 350 |
Charge verticale maximale sur le plateau [Kg] | 250 |
Charge horizontale maximale sur le plateau [Kg] | N/A |
Effort axiale horizontal maximale sur la table [Kg] | 58800 |
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] | 5880 |
Effort axiale maximale sur la table [F x L Nm] | 3920 |
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] | N/A |
Inertie de travail maximum [Kg m2] | 11.5 |
Couple d'entrainement [Nm] | 576 |
