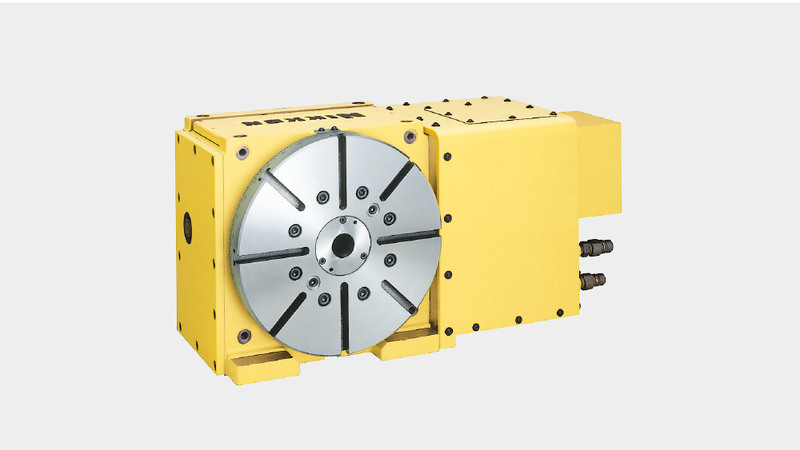

La table rotative NIKKEN NSVZ300 est une table rotative à index pour accouplement Hirth. Elle est parfaite pour la coupe profonde de matériaux très rigides grâce à sa poussée axiale maximale de 39200 N.
C’est une des tables rotatives les plus robustes et les plus précises du marché grâce à son système d'accouplement Hirth en 3 parties, développé en interne par NIKKEN, qui assure une indexation rapide et sans à-coups sans soulèvement de la table.
Complétée par un serrage hydraulique, la table rotative NSVZ est disponible avec des plaquAes frontales de 180, 400 et 500 mm.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbXdaIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--5971f2e902252a0c8b921d958b96e767ff9aefe8/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NSVX300.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBbTBaIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--8d5fffdce0cb0bd7b881d22141e659da818d80e5/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/NSV300.jpg)
CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019
(PDF - 62.5 MB)
NSVZ300 | |
---|---|

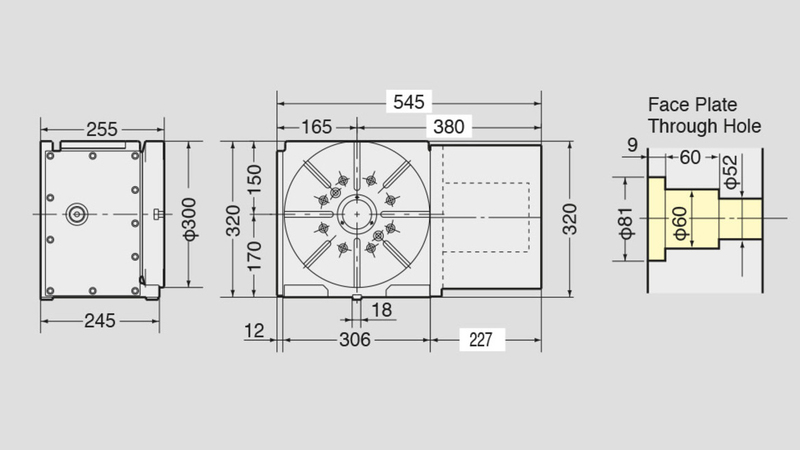

Diamètre du plateau [Ømm] | 300 |
Type/gamme de table | Accouplement Hirth |
Orientation du moteur standard (Option à gauche disponibles) | Vue du côté droit |
Diamètre de broche [Ømm H7] | 60 |
Nombre de broches x pas [mm] | 1 |
Hauteur d'axe [mm] | 170 |
Hauteur d'axe [mm] | 12 |
Système de blocage | Hydraulique |
Couple de blocage [Nm] | 2155 |
Inertie à l’arbre du moteur [Kg m2 x 103] | 0.16 |
Servomoteur [min1] | αiF4·2000 |
Incrément minimum [Degrés] | 1 |
Vitesse de rotation [min1] | 11.1 |
Rapport de réduction | 1/180 |
Précision d’indexation [sec] | ±2 |
Précision d’indexation, ultra précision [sec] | N/A |
Poids net [Kg] | 150 |
Charge verticale maximale sur le plateau [Kg] | 150 |
Charge horizontale maximale sur le plateau [Kg] | 300 |
Effort axiale horizontal maximale sur la table [Kg] | 39200 |
Résistance de la couronne sans frein (par opposition à l'effort dynamique de coupe) [F x L Nm] | 2156 |
Effort axiale maximale sur la table [F x L Nm] | 1421 |
Charge de déséquilibre maximale recommandée (direction verticale avec support) [Nm] | 30 |
Inertie de travail maximum [Kg m2] | 1 |
Couple d'entrainement [Nm] | N/A |
