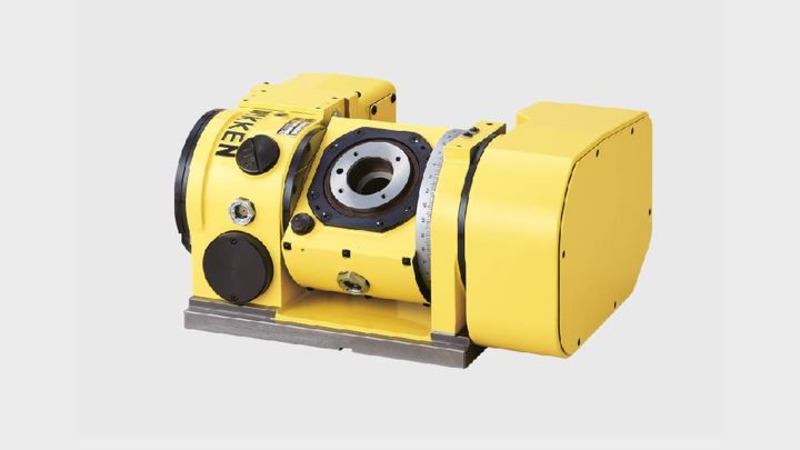

Le NIKKEN 5AX-100 est la table rotative CNC fabriquée par NIKKEN à la plus petite inclinaison pour les machines compactes.

Avec une largeur de 466 mm et un poids de seulement 84 kg, la 5AX-100 est la plus petite et la plus légère des tables produites dans l’histoire de NIKKEN. Offrant plus d'espace d'usinage que jamais et un axe basculant de 410 Nm à commande pneumatique et hydraulique en standard, le 5AX-100 est une petite mais puissante solution pour votre centre d'usinage compact.

Le 5AX-100 est également compatible avec une gamme variée d'accessoires tels que les plaques de gabarit, les mandrins à défilement et les douilles centrales, qui sont une excellente solution pour la fabrication de dispositifs électroniques de haute précision tels que les smartphones et les pièces automobiles, entre autres.

La table rotative peut être fournie avec une gamme de moteurs et de contrôleurs pour répondre à vos besoins spécifiques - voir la section Téléchargements ou bien vouloir nous contacter pour en savoir plus.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

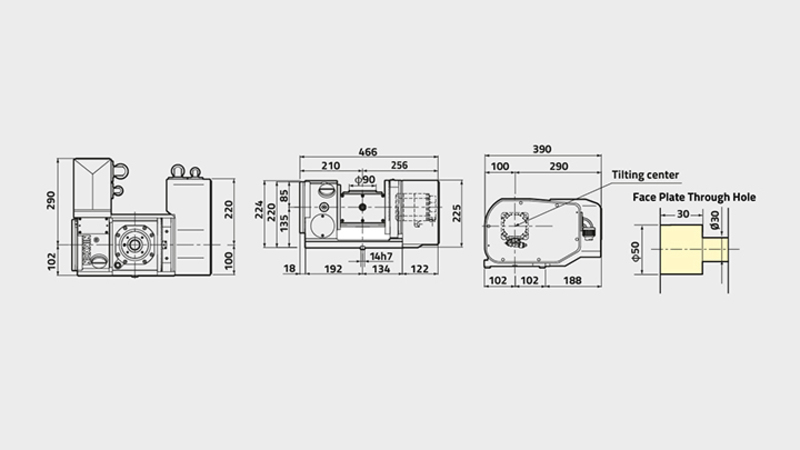

5AX-100
Diamètre du plateau [Ømm] 90
Type/gamme de table COMPACT
Diamètre de broche [Ømm H7] 50
Nombre de broches x pas [mm] 1
Hauteur d'axe (90°) [mm] 135
Hauteur face plateau (0°) [mm] 190
Largeur rainures plateau [mm] 8H7 broche
Axe Rotative Inclinaison (0°-105°)
Système de blocage AIR Air (Puissance hydraulique)
Couple de blocage [Nm] 205 410
Inertie à l’arbre du moteur [Kg m2 x 103] 0.09 0.12
Servomoteur [min-1] αiF1·2000 αiF2·2000
Incrément minimum [Degrés] 0.001 0.001
Vitesse de rotation [min-1] 44.4 22.2
Rapport de réduction 1/45 1/90
Précision d’indexation [sec] ±30 60
Précision d’indexation, ultra précision [sec] - -
Poids net [Kg] 84
Charge maxi. sur le plateau, de 0° à 30° [Kg] 40
Charge maxi. sur le plateau, de 30° à 90° [Kg] 20
Effort axiale max. au centre de la table avec l’angle d’inclinaison = 0° [N] 5300
Effort axiale max. « F » à « 1 mm » à partir du centre de la table avec l’angle d’inclinaison = 0° [N] F3820 @ L=45
Effort axiale max. « F » à « 1 mm » à partir de la plaque frontale de la table avec l’angle d’inclinaison = 90° [N] F2945 @ L=0
F1045 @ L=100
Résistance de la couronne sans frein (par opposition à la poussé dynamique de coupe), avec angle d’inclinaison = 90° [F x L Nm] 98
Inertie de travail maximum [Kg m2] 0.03
Couple d'entrainement [Nm] 18
