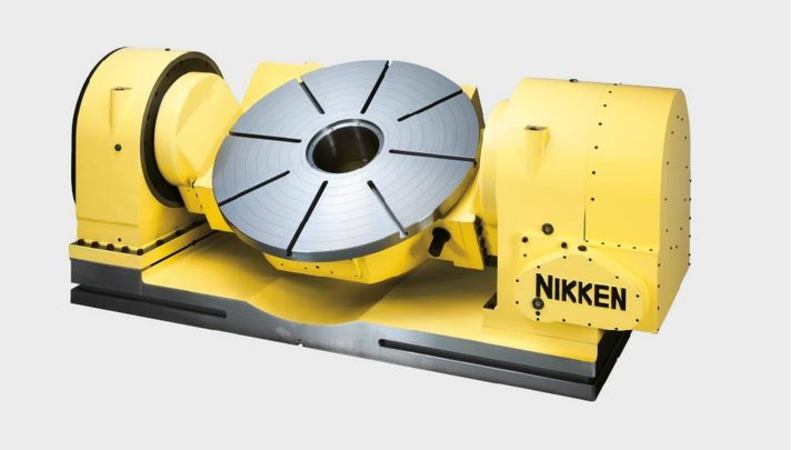

Le 5AX-1200, l’une de nos plus larges tables rotatives, est conçue pour les systèmes et les centres d’usinage de type portique et les centres d’usinage à cinq plans.

Fabriqué avec un puissant système de double serrage aux deux extrémités de l'axe de basculement et une option d'installation de contrepoids pour le 5AX-1200A, le 5AX-1200 est conçu pour garantir une précision constante et une durée de vie prolongée.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

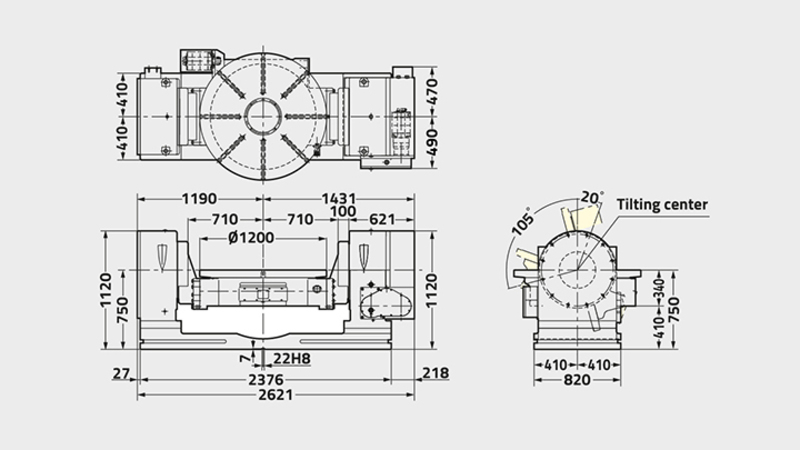

5AX-1200
Diamètre du plateau [Ømm] 1200
Type/gamme de table EXTRA LARGE
Diamètre de broche [Ømm H7] 300
Nombre de broches x pas [mm] 1
Hauteur d'axe (90°) [mm] 750
Hauteur face plateau (0°) [mm] 950
Largeur rainures plateau [mm] 22
Axe Rotative Inclinaison
(0°-105°)
Système de blocage Hydraulique Hydraulique
Couple de blocage [Nm] 14700 19600
Inertie à l’arbre du moteur [Kg m2 x 103] 10.8 3.5
Servomoteur [min-1] αiF22·2000 αiF22·2000
Incrément minimum [Degrés] 0.001 0.001
Vitesse de rotation [min-1] 5.5 2.7
Rapport de réduction 1/360 1/720
Précision d’indexation [sec] 20 60
Précision d’indexation, ultra précision [sec] ±5 ±10
Poids net [Kg] 7300
Charge maxi. sur le plateau, de 0° à 30° [Kg] 2500
Charge maxi. sur le plateau, de 30° à 90° [Kg] 1500
Effort axiale max. au centre de la table avec l’angle d’inclinaison = 0° [N] 137200
Effort axiale max. « F » à « 1 mm » à partir du centre de la table avec l’angle d’inclinaison = 0° [N] 5488
Effort axiale max. « F » à « 1 mm » à partir de la plaque frontale de la table avec l’angle d’inclinaison = 90° [N] 9600
Résistance de la couronne sans frein (par opposition à la poussé dynamique de coupe), avec angle d’inclinaison = 90° [F x L Nm] 14700
Inertie de travail maximum [Kg m2] 276
Couple d'entrainement [Nm] 3168
