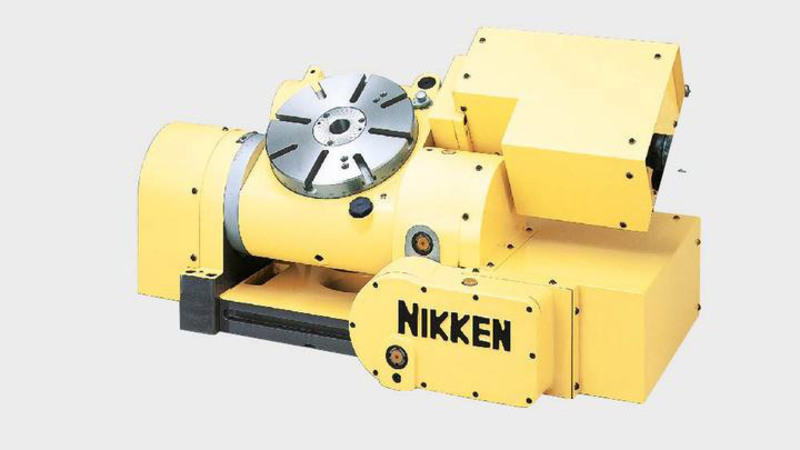

Un des best-sellers des diviseurs NIKKEN, le 5AX-230, offre une précision et une durabilité inégalées à un prix abordable.
Dotée d’un système de serrage hydraulique, le 5AX-230 est idéal pour les centres d’usinage de taille moyenne et fournit une haute précision et un rendement accru. Conçue spécifiquement pour utilisation sur des centres d’usinage horizontaux et dotée d’un caisson de bascule en option pour la fixation des câbles et des tuyaux hydrauliques, la 5AX-230 est un investissement nécessaire.


CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019
(PDF - 62.5 MB)

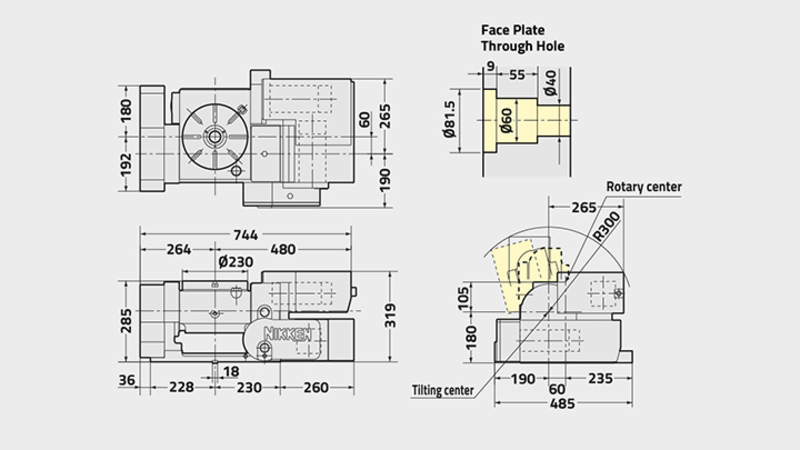

5AX-230 | ||
---|---|---|
Diamètre du plateau [Ømm] | 230 | |
Type/gamme de table | STANDARD | |
Diamètre de broche [Ømm H7] | 60 | |
Nombre de broches x pas [mm] | 1 | |
Hauteur d'axe (90°) [mm] | 240 | |
Hauteur face plateau (0°) [mm] | 285 | |
Largeur rainures plateau [mm] | 12 | |
Axe | Rotative | Inclinaison (0°-105°) |
Système de blocage | Hydraulique | Hydraulique |
Couple de blocage [Nm] | 490 | 3430 |
Inertie à l’arbre du moteur [Kg m2 x 103] | 0.3 | 0.5 |
Servomoteur [min-1] | αiF4·2000 | αiF8·2000 |
Incrément minimum [Degrés] | 0.001 | 0.001 |
Vitesse de rotation [min-1] | 11.1 | 5.5 |
Rapport de réduction | 1/180 | 1/360 |
Précision d’indexation [sec] | 20 | 60 |
Précision d’indexation, ultra précision [sec] | - | - |
Poids net [Kg] | 220 | |
Charge maxi. sur le plateau, de 0° à 30° [Kg] | 100 | |
Charge maxi. sur le plateau, de 30° à 90° [Kg] | 100 | |
Effort axiale max. au centre de la table avec l’angle d’inclinaison = 0° [N] | 11760 | |
Effort axiale max. « F » à « 1 mm » à partir du centre de la table avec l’angle d’inclinaison = 0° [N] | F5880 @ L=115 | |
Effort axiale max. « F » à « 1 mm » à partir de la plaque frontale de la table avec l’angle d’inclinaison = 90° [N] | F5880 @ L=0 F2940 @ L=100 |
|
Résistance de la couronne sans frein (par opposition à la poussé dynamique de coupe), avec angle d’inclinaison = 90° [F x L Nm] | 451 | |
Inertie de travail maximum [Kg m2] | 0.66 | |
Couple d'entrainement [Nm] | 288 |
