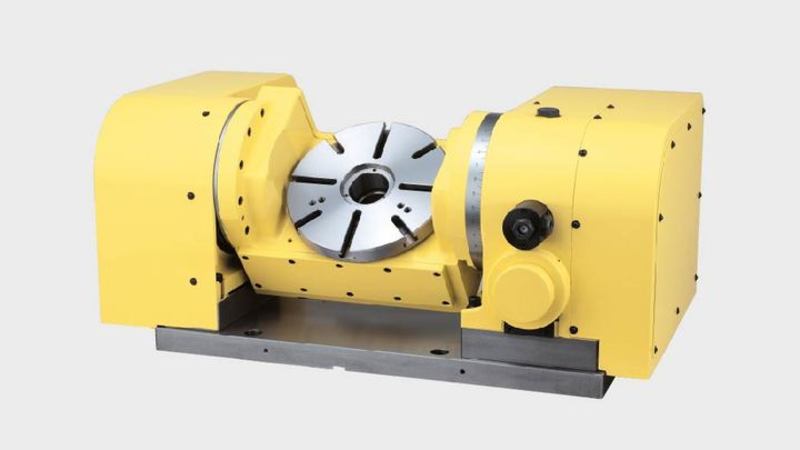

L’une des tables rotatives 5 axes de NIKKEN des plus vendues, le 5AX-250 offre une précision et une durabilité inégalées pour des centres d’usinage de taille moyenne.
Dotée d'un puissant système de serrage hydraulique, le 5AX-250 offre une grande précision, une performance accrue et une rigidité parfaite. Conçue spécifiquement pour utilisation sur des centres d’usinage horizontaux et dotée d’un joint rotatif intégré de type à 3 ports, le 5AX-250 est un investissement nécessaire.
À l’instar de tous les produits NIKKEN, le 5AX-250 est conçu pour un entretien facile et a une durée de vie prolongée.


CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019
(PDF - 62.5 MB)

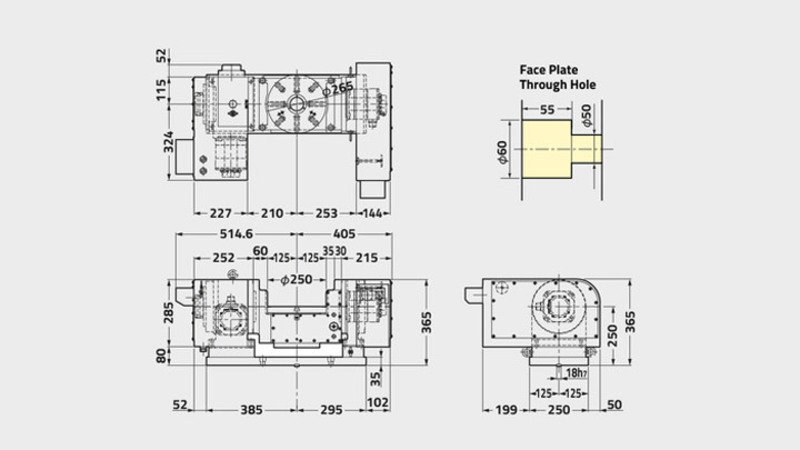

5AX-250 | ||
---|---|---|
Diamètre du plateau [Ømm] | 250 | |
Type/gamme de table | STANDARD | |
Diamètre de broche [Ømm H7] | 60 | |
Nombre de broches x pas [mm] | 1 | |
Hauteur d'axe (90°) [mm] | 250 | |
Hauteur face plateau (0°) [mm] | 250 | |
Largeur rainures plateau [mm] | 12 | |
Axe | Rotative | Inclinaison (0°-105°) |
Système de blocage | Hydraulique | Hydraulique |
Couple de blocage [Nm] | 588 | 4900 |
Inertie à l’arbre du moteur [Kg m2 x 103] | 0.11 | 0.16 |
Servomoteur [min-1] | αiF4·2000 | αiF4·2000 |
Incrément minimum [Degrés] | 0.001 | 0.001 |
Vitesse de rotation [min-1] | 22.2 | 11.1 |
Rapport de réduction | 1/90 | 1/180 |
Précision d’indexation [sec] | 20 | 60 |
Précision d’indexation, ultra précision [sec] | - | - |
Poids net [Kg] | 290 | |
Charge maxi. sur le plateau, de 0° à 30° [Kg] | 80 | |
Charge maxi. sur le plateau, de 30° à 90° [Kg] | 50 | |
Effort axiale max. au centre de la table avec l’angle d’inclinaison = 0° [N] | 9800 | |
Effort axiale max. « F » à « 1 mm » à partir du centre de la table avec l’angle d’inclinaison = 0° [N] | F4900 @ L=100 | |
Effort axiale max. « F » à « 1 mm » à partir de la plaque frontale de la table avec l’angle d’inclinaison = 90° [N] | F5880 @ L=0 F2940 @ L=100 |
|
Résistance de la couronne sans frein (par opposition à la poussé dynamique de coupe), avec angle d’inclinaison = 90° [F x L Nm] | 382 | |
Inertie de travail maximum [Kg m2] | 0.5 | |
Couple d'entrainement [Nm] | 144 |
