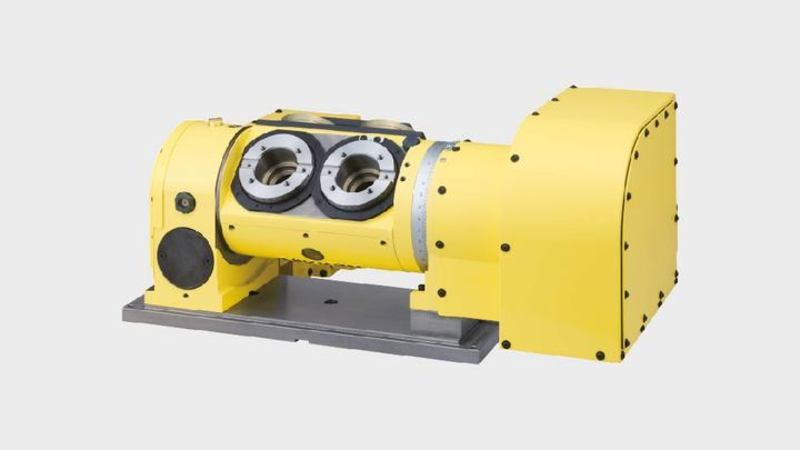

La table rotative à inclinaison 5AX-2MT-105 dotée d’une capacité multibroche, promet une productivité améliorée tout en offrant un niveau de précision inégalé.
Idéal pour les petits articles et les pièces produites en série, le 5AX-2MT-105 est fourni avec divers accessoires pour les travaux de fixation, offrant une précision et une rigidité inégalées. À l’instar de tous les produits NIKKEN, le 5AX-2MT-105 est conçu pour offrir une haute performance, une facilité de maintenance et une durée de vie prolongée.
L'inclusion des broches multiples pour la construction du 5AX-2MT-105 ne fait absolument aucun compromis sur les performances de cette table et, tout comme le reste de la gamme de tables rotatives CNC NIKKEN, promet d'améliorer la productivité tout en maintenant une haute précision, une rigidité et une durabilité inégalées.


CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019
(PDF - 62.5 MB)

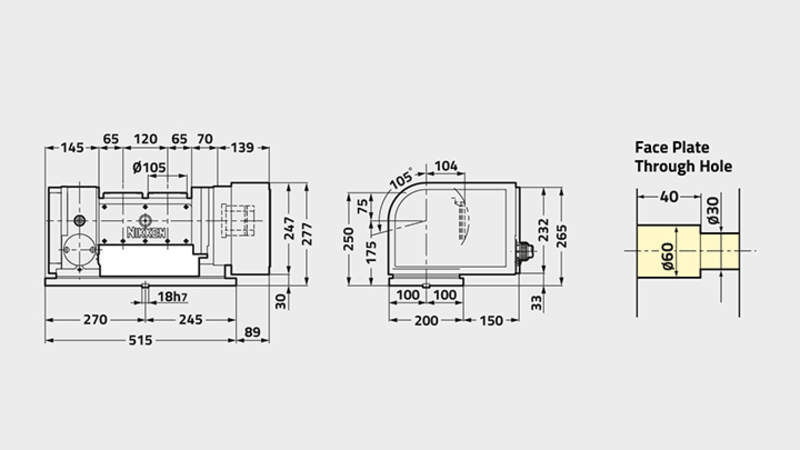

5AX-2MT-105 | ||
---|---|---|
Diamètre du plateau [Ømm] | 105 | |
Type/gamme de table | MULTI-BROCHE | |
Diamètre de broche [Ømm H7] | 60 | |
Nombre de broches x pas [mm] | 2 x 120 | |
Hauteur d'axe (90°) [mm] | 175 | |
Hauteur face plateau (0°) [mm] | 250 | |
Largeur rainures plateau [mm] | 16 | |
Axe | Rotative | Inclinaison (0°-105°) |
Système de blocage | AIR | AIR |
Couple de blocage [Nm] | 147 | 147 |
Inertie à l’arbre du moteur [Kg m2 x 103] | 0.13 | 0.13 |
Servomoteur [min-1] | αiF2·3000 | αiF2·3000 |
Incrément minimum [Degrés] | 0.001 | 0.001 |
Vitesse de rotation [min-1] | 33.3 | 16.6 |
Rapport de réduction | 1/90 | 1/180 |
Précision d’indexation [sec] | ±30 | 60 |
Précision d’indexation, ultra précision [sec] | - | - |
Poids net [Kg] | 150 | |
Charge maxi. sur le plateau, de 0° à 30° [Kg] | 15 | |
Charge maxi. sur le plateau, de 30° à 90° [Kg] | 10 | |
Effort axiale max. au centre de la table avec l’angle d’inclinaison = 0° [N] | 3920 | |
Effort axiale max. « F » à « 1 mm » à partir du centre de la table avec l’angle d’inclinaison = 0° [N] | F784 @ L=60 | |
Effort axiale max. « F » à « 1 mm » à partir de la plaque frontale de la table avec l’angle d’inclinaison = 90° [N] | F653 @ L=0 F490 @ L=100 |
|
Résistance de la couronne sans frein (par opposition à la poussé dynamique de coupe), avec angle d’inclinaison = 90° [F x L Nm] | 49 | |
Inertie de travail maximum [Kg m2] | 0.014 | |
Couple d'entrainement [Nm] | 36 |
