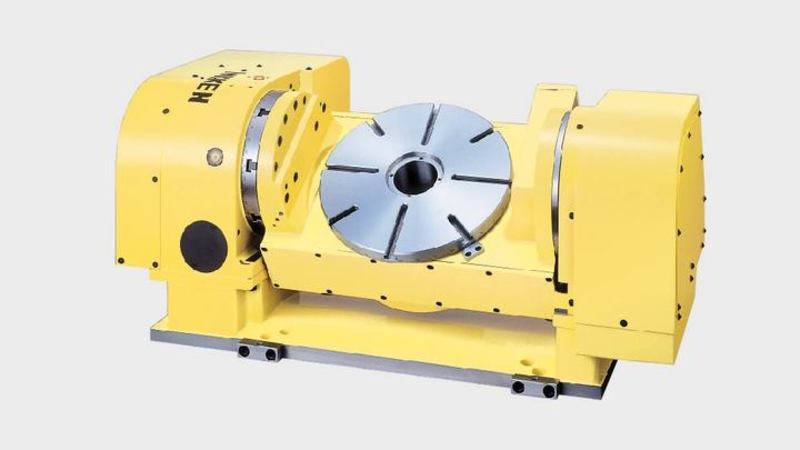

Le 5AX-350 un diviseur 5 axes très populaire avec un plateau de large diamètre.
Offrant une précision et une durabilité inégalées pour les centres d'usinage de moyenne et grande taille, le 5AX-350 est doté d'un puissant système de blocage hydraulique, assurant une productivité inégalée dans sa catégorie. Conçu spécifiquement pour utilisation sur des machines horizontales et dotée d'un joint tournant à type 6 ports intégré en option, le 5AX-350 promet performance et précision.


CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019
(PDF - 62.5 MB)

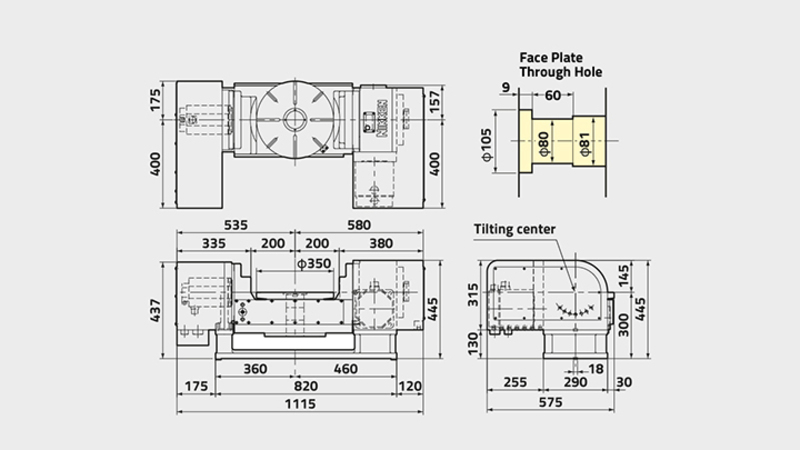

5AX-350 | ||
---|---|---|
Diamètre du plateau [Ømm] | 350 | |
Type/gamme de table | LARGE | |
Diamètre de broche [Ømm H7] | 80 | |
Nombre de broches x pas [mm] | 1 | |
Hauteur d'axe (90°) [mm] | 300 | |
Hauteur face plateau (0°) [mm] | 300 | |
Largeur rainures plateau [mm] | 12 | |
Axe | Rotative | Inclinaison (0°-105°) |
Système de blocage | Hydraulique | Hydraulique |
Couple de blocage [Nm] | 1568 | 1568 |
Inertie à l’arbre du moteur [Kg m2 x 103] | 0.8 | 1.35 |
Servomoteur [min-1] | αiF8·2000 | αiF12·2000 |
Incrément minimum [Degrés] | 0.001 | 0.001 |
Vitesse de rotation [min-1] | 22.2 | 22.2 |
Rapport de réduction | 1/90 | 1/90 |
Précision d’indexation [sec] | 20 | 60 |
Précision d’indexation, ultra précision [sec] | - | - |
Poids net [Kg] | 420 (355 without base) | |
Charge maxi. sur le plateau, de 0° à 30° [Kg] | 200 | |
Charge maxi. sur le plateau, de 30° à 90° [Kg] | 200 | |
Effort axiale max. au centre de la table avec l’angle d’inclinaison = 0° [N] | 19600 | |
Effort axiale max. « F » à « 1 mm » à partir du centre de la table avec l’angle d’inclinaison = 0° [N] | F4900 @ L=175 | |
Effort axiale max. « F » à « 1 mm » à partir de la plaque frontale de la table avec l’angle d’inclinaison = 90° [N] | F17160 @ L=0 F8580 @ L=100 |
|
Résistance de la couronne sans frein (par opposition à la poussé dynamique de coupe), avec angle d’inclinaison = 90° [F x L Nm] | 858 | |
Inertie de travail maximum [Kg m2] | 3.2 | |
Couple d'entrainement [Nm] | 288 |
