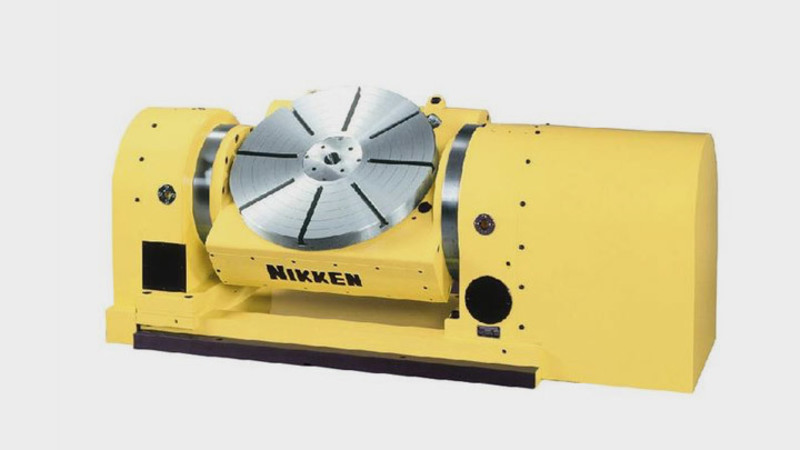

Le 5AX-550, l’un des plus larges diviseur à inclinaison, est l’un des divsieurs les mieux vendus et promet haute performance et longévité.

Le 5AX-550 est doté d’un puissant système de serrage hydraulique qui offre une qualité et une durabilité sans égale pour les centres d’usinage de moyenne et de grandes tailles. Conçu spécifiquement pour utilisation sur des machines horizontales et doté d'un joint tournant 4 ports intégré en option, le 5AX-550 promet productivité accrue et précision.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

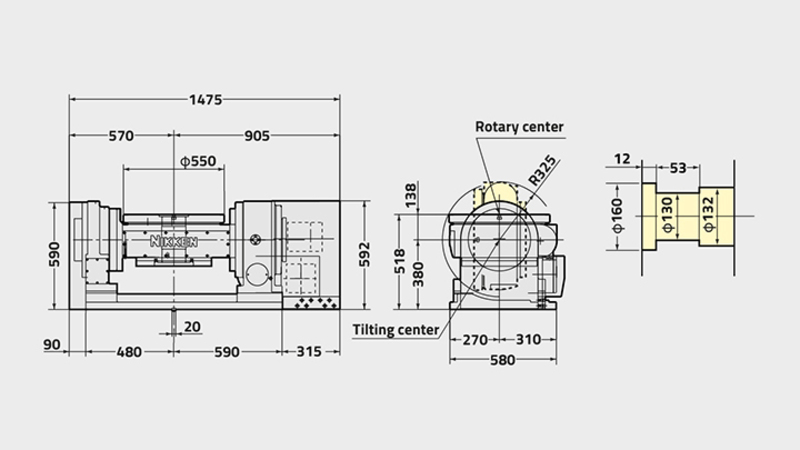

5AX-550
Diamètre du plateau [Ømm] 550
Type/gamme de table LARGE
Diamètre de broche [Ømm H7] 130
Nombre de broches x pas [mm] 1
Hauteur d'axe (90°) [mm] 380
Hauteur face plateau (0°) [mm] 518
Largeur rainures plateau [mm] 14
Axe Rotative Inclinaison (0°-105°)
Système de blocage Hydraulique Hydraulique
Couple de blocage [Nm] 3430 6272
Inertie à l’arbre du moteur [Kg m2 x 103] 5.5 5.2
Servomoteur [min-1] αiF12·2000 αiF12·2000
Incrément minimum [Degrés] 0.001 0.001
Vitesse de rotation [min-1] 11.1 5.5
Rapport de réduction 1/180 1/360
Précision d’indexation [sec] 20 60
Précision d’indexation, ultra précision [sec] - -
Poids net [Kg] 1150
Charge maxi. sur le plateau, de 0° à 30° [Kg] 500
Charge maxi. sur le plateau, de 30° à 90° [Kg] 300
Effort axiale max. au centre de la table avec l’angle d’inclinaison = 0° [N] 31360
Effort axiale max. « F » à « 1 mm » à partir du centre de la table avec l’angle d’inclinaison = 0° [N] F9800 @ L=275
Effort axiale max. « F » à « 1 mm » à partir de la plaque frontale de la table avec l’angle d’inclinaison = 90° [N] F19600 @ L=0
F14120 @ L=200
Résistance de la couronne sans frein (par opposition à la poussé dynamique de coupe), avec angle d’inclinaison = 90° [F x L Nm] 2548
Inertie de travail maximum [Kg m2] 23
Couple d'entrainement [Nm] 864
