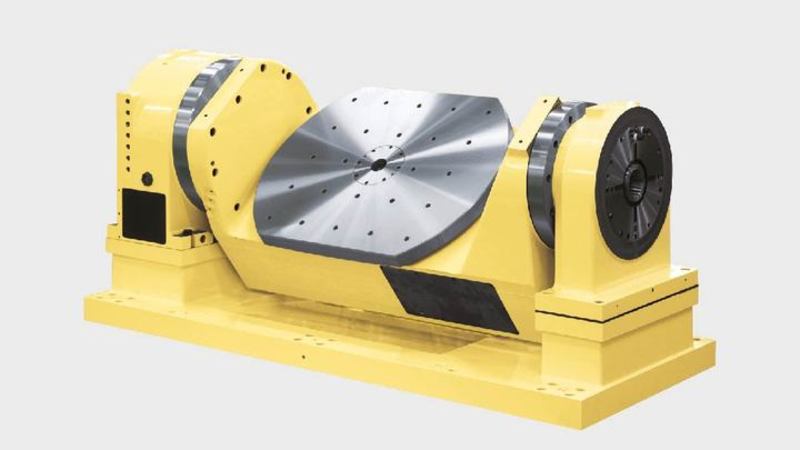

La puissante table rotative intégrée 5AX-800 est idéale pour atteindre une performance et une précision inégalées.

Conçue pour les systèmes et les centres d’usinage de type portique, ainsi que pour les centres d’usinage à 5 plans, le 5AX-800 possède un puissant système de double serrage aux deux extrémités de l'axe basculant, offrant une grande rigidité et durabilité pour l'usinage sur plusieurs axes.

À l’instar de tous les produits NIKKEN, le 5AX-800 est conçu pour un entretien facile et a une durée de vie prolongée.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

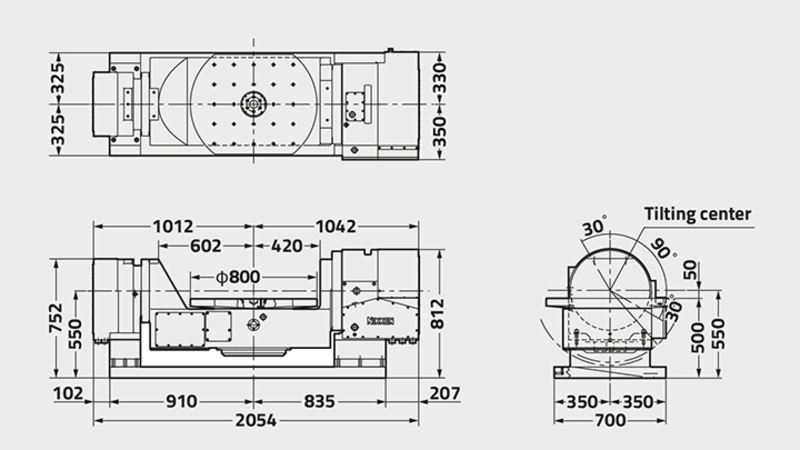

5AX-800
Diamètre du plateau [Ømm] 800 x 500
Type/gamme de table EXTRA LARGE
Diamètre de broche [Ømm H7] 130
Nombre de broches x pas [mm] 1
Hauteur d'axe (90°) [mm] 550
Hauteur face plateau (0°) [mm] 500
Largeur rainures plateau [mm] 14
Axe Rotative Inclinaison
(0°-105°)
Système de blocage Hydraulique Hydraulique
Couple de blocage [Nm] 4655 6125
Inertie à l’arbre du moteur [Kg m2 x 103] 6.8 6
Servomoteur [min-1] αiF22·2000 αiF40·2000
Incrément minimum [Degrés] 0.001 0.001
Vitesse de rotation [min-1] 25 12.5
Rapport de réduction 1/60 1/120
Précision d’indexation [sec] 20 60
Précision d’indexation, ultra précision [sec] ±5 ±10
Poids net [Kg] 2300
Charge maxi. sur le plateau, de 0° à 30° [Kg] 500
Charge maxi. sur le plateau, de 30° à 90° [Kg] 300
Effort axiale max. au centre de la table avec l’angle d’inclinaison = 0° [N] 31360
Effort axiale max. « F » à « 1 mm » à partir du centre de la table avec l’angle d’inclinaison = 0° [N] 2695
Effort axiale max. « F » à « 1 mm » à partir de la plaque frontale de la table avec l’angle d’inclinaison = 90° [N] 2824
Résistance de la couronne sans frein (par opposition à la poussé dynamique de coupe), avec angle d’inclinaison = 90° [F x L Nm] 2548
Inertie de travail maximum [Kg m2] 23
Couple d'entrainement [Nm] 422
