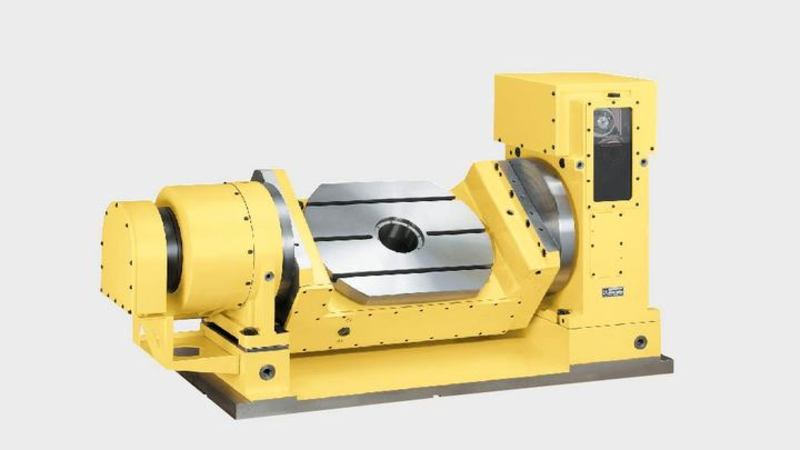

La puissante table rotative intégrée 5AX-T400 est idéale pour atteindre une précision et une productivité inégalées.
Dotée d’un puissant système de serrage hydraulique, le 5AX-T400 offre une résistance et une rigidité accrues tout en maintenant du jeu. Doté d’un joint tournant 8 ports et d’un moteur monté à gauche ou à droite, le 5AX-T400 garantit une haute performance et une excellente précision.
À l’instar de tous les produits NIKKEN, le 5AX-T400 est conçue pour un entretien facile et a une durée de vie prolongée.
CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019
(PDF - 62.5 MB)

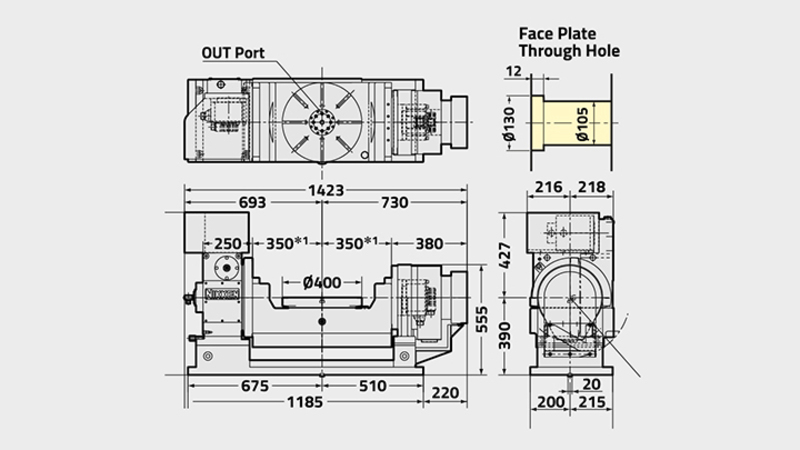

5AX-T400 | ||
---|---|---|
Diamètre du plateau [Ømm] | 400 | |
Type/gamme de table | INTÉGRÉE | |
Diamètre de broche [Ømm H7] | 105 | |
Nombre de broches x pas [mm] | 1 | |
Hauteur d'axe (90°) [mm] | 390 | |
Hauteur face plateau (0°) [mm] | 390 | |
Largeur rainures plateau [mm] | 14 | |
Axe | Rotative | Inclinaison (0°-105°) |
Système de blocage | Hydraulique | Hydraulique |
Couple de blocage [Nm] | 1760 | 1760 |
Inertie à l’arbre du moteur [Kg m2 x 103] | 2.8 | 2.44 |
Servomoteur [min-1] | αiF12·2000 | αiF22·2000 |
Incrément minimum [Degrés] | 0.001 | 0.001 |
Vitesse de rotation [min-1] | 22.2 | 16.6 |
Rapport de réduction | 1/90 | 1/120 |
Précision d’indexation [sec] | 15 | 60 |
Précision d’indexation, ultra précision [sec] | - | - |
Poids net [Kg] | 995 (750 Without Base) | |
Charge maxi. sur le plateau, de 0° à 30° [Kg] | 300 | |
Charge maxi. sur le plateau, de 30° à 90° [Kg] | 250 | |
Effort axiale max. au centre de la table avec l’angle d’inclinaison = 0° [N] | 31360 | |
Effort axiale max. « F » à « 1 mm » à partir du centre de la table avec l’angle d’inclinaison = 0° [N] | F6860 @ L=200 | |
Effort axiale max. « F » à « 1 mm » à partir de la plaque frontale de la table avec l’angle d’inclinaison = 90° [N] | F11660 @ L=100 | |
Résistance de la couronne sans frein (par opposition à la poussé dynamique de coupe), avec angle d’inclinaison = 90° [F x L Nm] | 1166 | |
Inertie de travail maximum [Kg m2] | 5.1 | |
Couple d'entrainement [Nm] | 432 |
