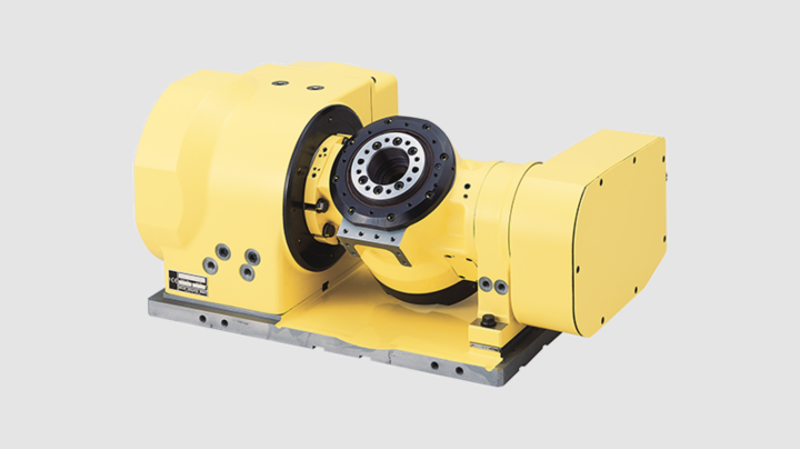

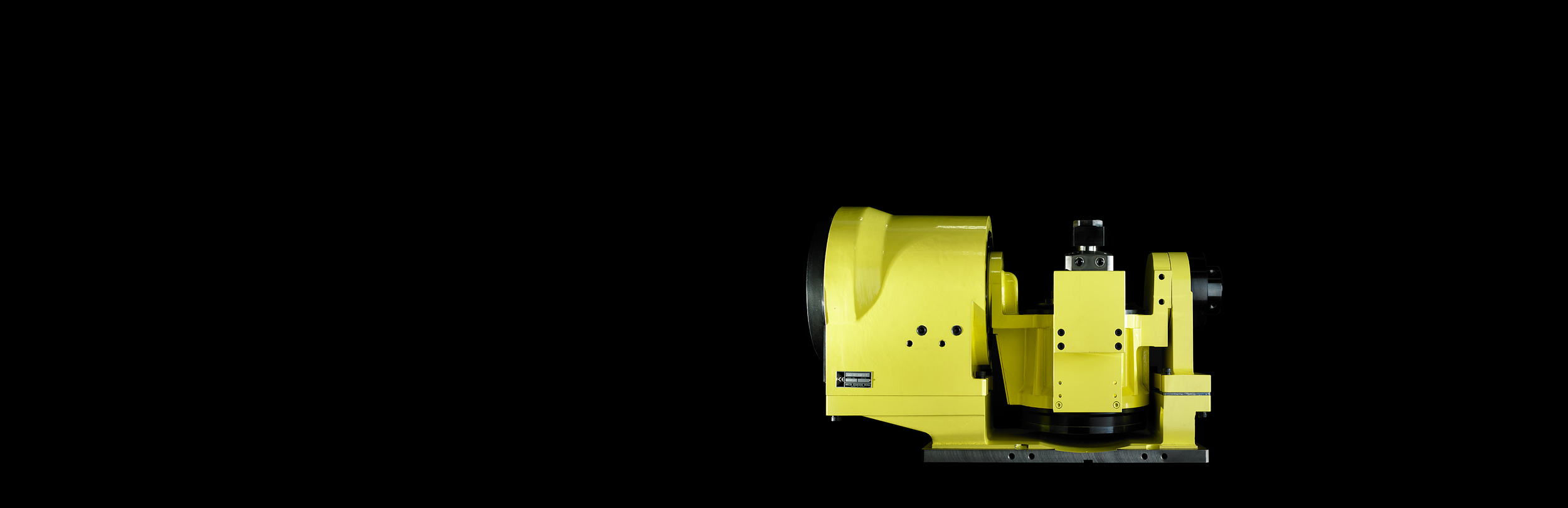

Notre 5AX-DD100AF est la nouvelle Table Rotative à Moteur Couple 'ultra compact', récemment rajouté dans la gamme des Tables DD.

Avec seulement 554mm d'épaisseur, il monte parfaitement sur les machines compacts et pour les applications de petites envergures.

Les Tables Rotatives à couple directe n'ont pas d'accouplement mécanique couronne/Vis-Sans-fin intégré.

  • Système de freinage « Micro Spike »

  • Accélération élevée

  • Rotation et positionnement à grande vitesse

  • Encombrement compact

Les Tables Rotatives à couple directe tournent à une vitesse très rapide avec accélération/décelération importante. La seule limite est le couple du moteur! Les procédés individuels et les installations s'avèrent compliqués mais les Tables Rotatives NIKKEN à couple directe répondent aux divers applications et formes difficiles où les pièces doivent être usinées rapidement et efficacement.

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

5AX-DD100AF
Diamètre du plateau [Ømm] 90
Diamètre de broche [Ømm H7] 50
Hauteur d'axe (90°) [mm] 150
Hauteur face plateau (0°) [mm] 230
Largeur de la rainure [mm] Ø8H7 Pin Hole
AXE Rotative Inclinaison
Système de blocage AIR (0.5MPa) AIR (0.5MPa)
Couple de blocage [Nm] 75 205
Moteur [FANUC] DiS15/1000 DiS60/400
Codeur MPRZ-536A MPRZ-536A
Incrément minimal [Degrés] 0.001 0.001
Vitesse de rotation [min1] 200 200
Précision d’indexation [sec] ±10 ±1
Couple max. [Nm] 35 130
Couple constant [Nm] 8.7/16 24/65
Poids net [Kg] 120
Charge de travail max. sur la table, de 0° à 30° [Kg] 30 20
Charge de travail max. sur la table, de 30° à 90° [Kg] 10
