Les tables rotatives à couplage direct de NIKKEN sont simples et précises. Les tables à couplage direct ne sont dotées d’aucun mécanisme de réduction mécanique tel que le système à vis sans fin dans une table rotative standard.

Les tables rotatives à couplage direct comportent un moteur intégré en leurs cœurs qui entraîne directement les axes et la plaque frontale.

  • Système de freinage « Micro Spike »

  • Accélération élevée

  • Rotation et positionnement à grande vitesse

  • Encombrement compact

CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019

(PDF - 62.5 MB)

Les tables fournissent des vitesses de rotation très élevées avec une accélération et une décélération importantes. Leur seule limite est le couple de serrage du moteur ! Même si l’application doit être prise en compte, les tables rotatives à couplage direct NIKKEN conviennent à de nombreuses applications où des formes compliquées peuvent être usinées efficacement et rapidement.

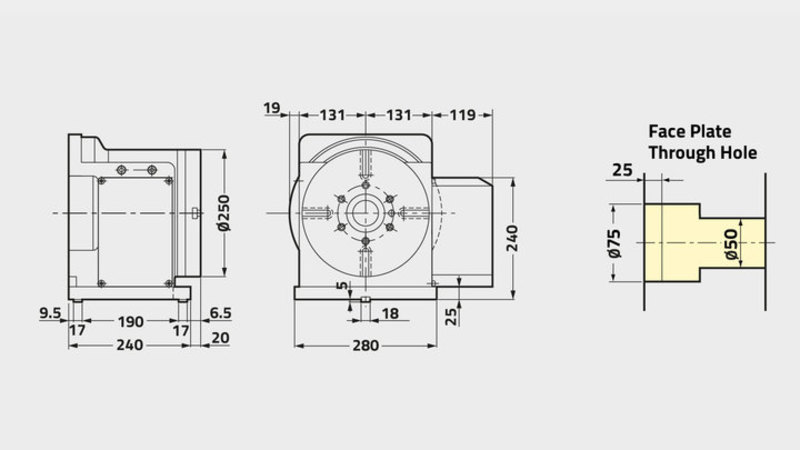

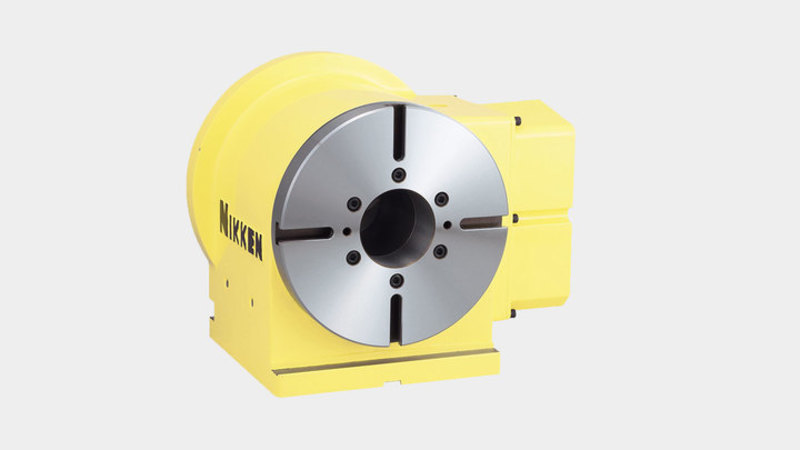

DD250F-150
Diamètre du plateau [Ømm] 250
Diamètre de broche [Ømm H7] 75
Hauteur d'axe [mm] 170
Largeur de la rainure [mm] 12
Système de blocage AIR (0.5MPa)
Couple de blocage [Nm] 500
Servomoteur [FANUC] DiS150/300
Codeur αiCz Capteur 512A
Incrément minimal [Degrés] 0.001
Vitesse de rotation [min1] 150
Précision d’indexation [sec] ±10
Poids net [Kg] 105
Charge de travail max. [Kg] 100
Couple max. [Nm] 380
Couple constant [Nm] 73/170
Capacité de liquide nécessaire [w] 1600
