Les tables rotatives à couplage direct de NIKKEN sont simples et précises. Les tables à couplage direct ne sont dotées d’aucun mécanisme de réduction mécanique tel que le système à vis sans fin dans une table rotative standard.
Les tables rotatives à couplage direct comportent un moteur intégré en leurs cœurs qui entraîne directement les axes et la plaque frontale.

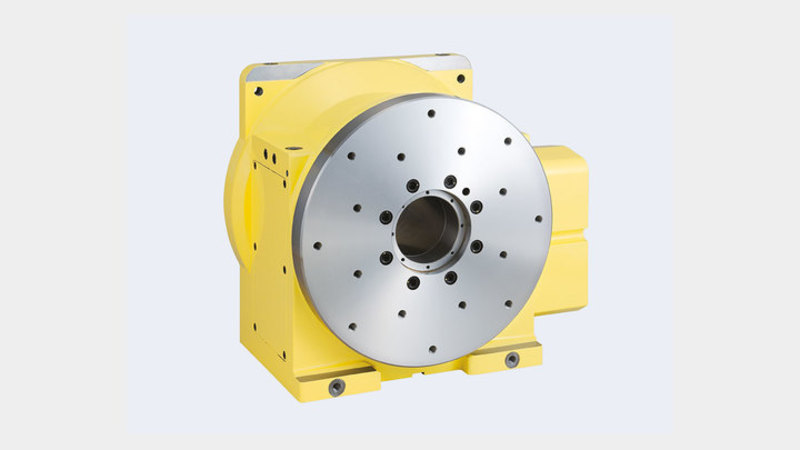

![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdmdiIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--c9656dd95b05a31e77930c3f38a9f8cfb548d9db/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/DD400F-250-100.jpg)

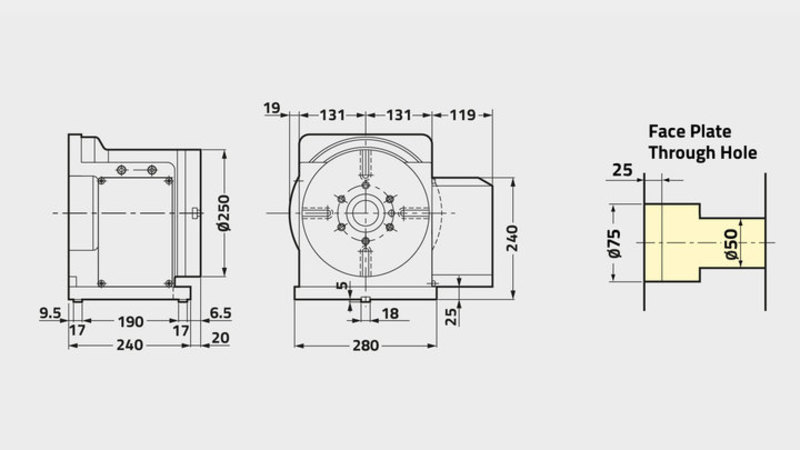

![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBdmtiIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--1bd28bc78372104cc5a2c4deb20d2cd969ba0606/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/DD400F-250-100-Drawing.jpg)
-
Système de freinage « Micro Spike »
-
Accélération élevée
-
Rotation et positionnement à grande vitesse
-
Encombrement compact
Les tables fournissent des vitesses de rotation très élevées avec une accélération et une décélération importantes. Leur seule limite est le couple de serrage du moteur ! Même si l’application doit être prise en compte, les tables rotatives à couplage direct NIKKEN conviennent à de nombreuses applications où des formes compliquées peuvent être usinées efficacement et rapidement.
CATALOGUE DES TABLES ROTATIVES NIKKEN – 2019
(PDF - 62.5 MB)
DD400F-250 | ||
---|---|---|
Diamètre du plateau [Ømm] | 400 | |
Diamètre de broche [Ømm H7] | 100 | |
Hauteur d'axe [mm] | 230 | |
Largeur de la rainure [mm] | 14 | |
Système de blocage | AIR (0.5MPa) | |
Couple de blocage [Nm] | 1000 | |
Servomoteur [FANUC] | DiS250/250 | |
Codeur | αiCz Capteur 1024A | |
Incrément minimal [Degrés] | 0.001 | |
Vitesse de rotation [min1] | 125 | |
Précision d’indexation [sec] | ±10 | |
Poids net [Kg] | 245 | |
Charge de travail max. [Kg] | 250 | |
Couple max. [Nm] | 600 | |
Couple constant [Nm] | 120/225 | |
Capacité de liquide nécessaire [w] | 1200 |
